Hej! Jako dostawca zastawek elektromagnesu widziałem z pierwszej ręki, w jaki sposób orientacja instalacji może mieć ogromny wpływ na wydajność tych fajnych małych urządzeń. Zanurzmy się więc i zbadajmy, w jaki sposób różne orientacje instalacji mogą wpływać na wydajność zaworu elektromagnesu.
Zrozumienie zastawek elektromagnesu
Zanim przejdziemy do Nitty - szorstki orientacji instalacji, szybko omówmy zawór elektromagnesu. Zawór elektromagnesu to zawór obsługiwany elektromechanicznie. Używa prądu elektrycznego do generowania pola magnetycznego, które następnie przesuwa tłok lub poppet, aby otworzyć lub zamknąć zawór. Zawory te są używane w szerokim zakresie zastosowań, od automatyzacji przemysłowej po urządzenia domowe.
Grawitacja i orientacja instalacji
Jednym z najważniejszych czynników dotkniętych orientacją instalacji jest grawitacja. Grawitacja może działać za lub przeciw operacji zaworu, w zależności od tego, jak jest on zainstalowany.
Instalacja pionowa z cewką
Gdy zawór elektromagnesu jest zainstalowany pionowo z cewką na górze, grawitacja może pomóc w procesie zamknięcia. W tej orientacji tłok lub poppet ma siłę grawitacji, pomagając mu poruszać się w dół i uszczelnić zawór, gdy elektromagnes jest zasilany. Może to prowadzić do bardziej niezawodnego i szybszego działania zamykania, szczególnie w zastosowaniach, w których zaciętą pieczęć ma kluczowe znaczenie. Na przykład w systemie zaopatrzenia w wodę ciasne uszczelnienie może zapobiec wyciekom i oszczędzaniu wody.
Jednak ta orientacja może również powodować problemy podczas procesu otwarcia. Tłok musi działać przeciwko grawitacji, aby poruszać się w górę, gdy elektromagnes jest energetyzowany. Oznacza to, że do otwarcia zaworu może być wymagana większa moc, aw niektórych przypadkach zawór może nie otworzyć się w pełni, jeśli elektromagnes nie jest wystarczająco mocny.
Instalacja pionowa z cewką
Instalowanie zaworu elektromagnesu pionowo z cewką na dole jest przeciwnym scenariuszem. Grawitacja pomaga otworzyć zawór. Gdy elektromagnes jest energetyzowany, tłok może łatwiej poruszać w górę, ponieważ grawitacja ciągnie go w tym samym kierunku co siła magnetyczna. Może to spowodować szybszy czas otwarcia i potencjalnie mniejsze zużycie energii podczas procesu otwarcia.
Z drugiej strony, gdy elektromagnes jest zasilany, grawitacja może utrudnić prawidłowe zamknięcie zaworu. Tłok musi walczyć z grawitacją, aby zejść w dół i utworzyć pieczęć. Może to prowadzić do wycieków lub niekompletnej pieczęci, co może być dużym problemem w zastosowaniach, w których ograniczenie płynu ma kluczowe znaczenie.
Instalacja pozioma
Pozioma instalacja elektromagnesu eliminuje bezpośredni wpływ grawitacji na działania otwierające i zamykające tłoka lub poppet. Może to zapewnić bardziej spójną wydajność pod względem czasów otwarcia i zamykania, ponieważ siły działające na ruchome części są bardziej zrównoważone.
Jednak instalacja pozioma może wprowadzić inne problemy. Na przykład, jeśli w płynie występują jakiekolwiek zanieczyszczenia, mogą one osiedlić się w korpusie zaworu, szczególnie jeśli zawór nie jest często używany. Może to spowodować blokady lub uszkodzenie składników zaworu w czasie.
Przepływ płynu i orientacja instalacji
Kierunek przepływu płynu odgrywa również kluczową rolę w tym, jak orientacja instalacji wpływa na wydajność zaworu.
Przepływ z naturalnym kierunkiem zaworu
Większość zastawek elektromagnesu jest zaprojektowana do optymalnej pracy ze specyficznym kierunkiem przepływu płynu. Po zainstalowaniu zaworu tak, aby płyn płynie w zalecanym kierunku, zawór może działać bardziej wydajnie. Komponenty wewnętrzne są zaprojektowane do obsługi charakterystyki ciśnienia płynu i przepływu w tym kierunku, co może skutkować lepszym uszczelnieniem, dłuższą żywotnością zaworów i zmniejszonym zużyciem energii.
Na przykład, jeśli używaszSolenkoidalny siłownik pojedynczy aktorski, instalowanie go zgodnie z zalecanym kierunkiem przepływu zapewnia, że siłownik może funkcjonować zgodnie z przeznaczeniem, zapewniając niezawodną kontrolę nad przepływem płynu.
Odwrotny przepływ
Instalowanie zaworu elektromagnesu w stosunku do zalecanego kierunku przepływu może mieć poważne konsekwencje. Może powodować nadmierne zużycie składników zaworu, ponieważ wzorce ciśnienia płynu i przepływu nie są tym, do czego zaprojektowano zawór. Może to prowadzić do przedwczesnej awarii zaworu, zwiększonych kosztów utrzymania i potencjalnych zagrożeń bezpieczeństwa. W niektórych przypadkach zawór może nawet nie być w stanie otworzyć lub zamykać się poprawnie po zainstalowaniu w odwrotnym przepływie.
Wpływ na czas reakcji
Orientacja instalacji może również wpływać na czas reakcji zastawki elektromagnesu. Czas reakcji to czas, w którym zawór otworzył lub zamknięty po zasilaniu elektromagnesu lub energii.
Jak wspomniano wcześniej, instalacja pionowa z cewką może spowolnić czas otwarcia, ponieważ tłok musi działać przeciwko grawitacji. Z drugiej strony instalacja pionowa z cewką w dół może przyspieszyć czas otwierania, ale może spowolnić czas odpowiedzi zamykania.
Instalacja pozioma ogólnie zapewnia bardziej spójny czas reakcji, ponieważ nie ma znaczącego wpływu grawitacyjnego na ruch wewnętrznych elementów. Jednak czynniki takie jak lepkość płynu i ciśnienie mogą nadal wpływać na czas reakcji w instalacji poziomej.
Określone aplikacje i orientacja instalacji
Różne aplikacje mają różne wymagania, jeśli chodzi o orientację instalacji zastawek elektromagnesu.
Automatyzacja przemysłowa

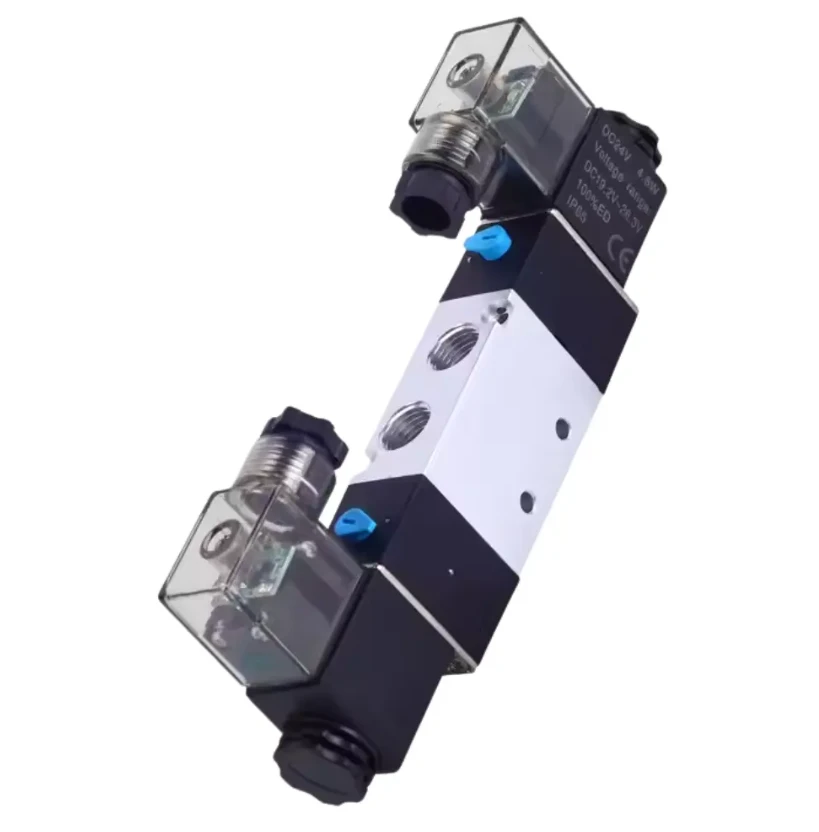

W automatyzacji przemysłowej niezawodność i precyzja są kluczowe. W przypadku zastosowań, w których wymagane jest szybkie i spójne działanie otwierające i zamykające, na przykład w systemie sterowania pneumatycznym, preferowana może być instalacja pozioma. Zapewnia to, że czas odpowiedzi zaworu jest przewidywalny i nie wpływa na grawitacja. Możesz rozważyć użyciePneumatyczne kontrola powietrza Zeweklekeenka Szybka reakcjaW takich aplikacjach, a instalowanie go w poziomie może pomóc mu w najlepszym wydaniu.
Systemy wysokiego ciśnienia
W systemach wysokiego ciśnienia właściwe uszczelnienie ma kluczowe znaczenie. W tych przypadkach instalacja pionowa z cewką może być korzystna, ponieważ grawitacja może pomóc w utworzeniu szczelnego uszczelnienia po zamknięciu zaworu. Dla2 - Way 5 - Wysokie ciśnienie Pneumatyczne zawór elektromagnesu (0 - 10 MPA), ta orientacja instalacji może pomóc zapobiec wyciekom i zapewnić bezpieczne działanie systemu.
Wniosek
Jak widać, orientacja instalacji zastawki elektromagnesu ma znaczący wpływ na jego wydajność. Od wpływu grawitacji na działania otwierające i zamykające na wpływ na czas odpowiedzi i przepływ płynu, można wpłynąć na każdy aspekt operacji zaworu.
Wybierając zawór elektromagnesu do aplikacji, należy dokładnie rozważyć wymagania instalacyjne. I jako dostawca elektromagnesu, jestem tutaj, aby pomóc ci dokonać właściwego wyboru. Niezależnie od tego, czy potrzebujesz porady na temat najlepszej orientacji instalacji, czy szukasz określonego rodzaju zaworu elektromagnesu, jestem tylko wiadomość.
Jeśli chcesz kupić zawory elektromagnesu do swojego projektu, zachęcam do skontaktowania się ze mną w celu uzyskania szczegółowej dyskusji. Możemy porozmawiać o twoich specyficznych potrzebach i dołożę wszelkich starań, aby zapewnić Ci najbardziej odpowiednie rozwiązania. Pracujmy razem, aby systemy działały sprawnie i wydajnie z odpowiednimi zaworami elektromagnesu.
Odniesienia
- Smith, J. (2020). Podręcznik zastawki elektromagnesu. Prasa przemysłowa.
- Johnson, A. (2019). Zrozumienie systemów kontroli płynów. McGraw - Hill.
