Hej! Jako dostawca pneumatycznych zaworów kulowych często pytają mnie o to, jak dostosować prędkość otwierania i zamykania tych zaworów. Jest to kluczowy aspekt, zwłaszcza gdy chcesz zoptymalizować wydajność swoich systemów. Na tym blogu podzielę się kilkoma praktycznymi wskazówkami i spostrzeżeniami na ten temat.
Po pierwsze, zrozummy, dlaczego ma znaczenie dostosowanie prędkości otwierania i zamykania. W różnych zastosowaniach przemysłowych prędkość, z jaką otwiera się pneumatyczny zawór kulowy lub zamyka się, może mieć znaczący wpływ. Na przykład w procesie, w którym nagła zmiana prędkości przepływu może powodować problemy, takie jak młot wodny w systemie rurowym, wolniejsza prędkość otwierania lub zamykania może zapobiec uszkodzeniom. Z drugiej strony, w niektórych procesach o dużej prędkości może być konieczne szybsze działanie zaworów w celu utrzymania wydajności.
Czynniki wpływające na prędkość otwierania i zamykania
Istnieje kilka czynników, które mogą wpływać na prędkość otwierania i zamykania pneumatycznego zaworu kulowego. Jednym z najważniejszych jest ciśnienie powietrza dostarczone do pneumatycznego siłownika. Siłownik to część, która napędza ruch piłki wewnątrz zaworu. Jeśli zwiększysz ciśnienie powietrza, siłownik na ogół będzie poruszał się szybciej, co spowoduje szybsze otwarcie lub zamknięcie zaworu. I odwrotnie, zmniejszenie ciśnienia powietrza spowolni operację.
Kolejnym czynnikiem jest rozmiar zaworu. Większe zawory zwykle mają większą masę do przemieszczania się, więc mogą otwierać się i zamykać wolniej w porównaniu z mniejszymi, nawet przy tym samym ciśnieniu powietrza. Rodzaj siłownika odgrywa również rolę. Niektóre siłowniki są zaprojektowane do działania o dużej prędkości, podczas gdy inne bardziej koncentrują się na precyzji i wolniejszym ruchu.
Dostosowanie ciśnienia powietrza
Dostosowanie ciśnienia powietrza jest jednym z najprostszych sposobów zmiany prędkości otwierania i zamykania. Większość układów pneumatycznych ma regulator ciśnienia, którego można użyć do kontrolowania ciśnienia powietrza trafienia do siłownika zaworu. Aby to zrobić, musisz zlokalizować regulator ciśnienia w systemie pneumatycznym. Zwykle jest to urządzenie z miernikiem i pokrętłem regulacji.
Zacznij od sprawdzania bieżącego ciśnienia powietrza. Możesz to zrobić, patrząc na miernik regulatora ciśnienia. Jeśli chcesz zwiększyć prędkość otwierania i zamykania, powoli obróć gałkę regulacyjną zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie. Miej oko na miernik, aby upewnić się, że nie przekroczysz zalecanego ciśnienia zaworu i siłownika. Jeśli chcesz spowolnić operację, obróć licznik pokrętła - zgodnie z ruchem wskazówek zegara, aby zmniejszyć ciśnienie.
Ważne jest, aby po każdej zmianie dokonuje niewielkich regulacji i przetestować operację zaworu. W ten sposób można znaleźć optymalną prędkość dla swojej konkretnej aplikacji.
Za pomocą zaworów sterujących przepływem
Zawory sterujące przepływem to kolejne przydatne narzędzie do regulacji prędkości otwierania i zamykania pneumatycznego zaworu kulowego. Zawory te są instalowane w linii zasilania powietrza do siłownika. Pracują, ograniczając przepływ powietrza, który z kolei kontroluje prędkość, z jaką siłownik porusza się.
Istnieją dwa główne typy zaworów sterujących przepływem: zawory igły i zawory przepustnicy. Zawory igły mają drobny - gwintowany trzon, który pozwala na bardzo precyzyjną regulację przepływu powietrza. Z drugiej strony zawory przepustnicy są częściej stosowane do ogólnej kontroli przepływu i są łatwiejsze do dostosowania.
Aby użyć zaworu sterującego przepływem, po prostu zainstaluj go w linii zasilającej powietrze między regulatorem ciśnienia a siłownikiem zaworu. Następnie dostosuj zawór, aby zwiększyć lub zmniejszyć przepływ powietrza. Podobne do regulacji ciśnienia powietrza, dokonaj niewielkich zmian i przetestuj operację zaworu po każdej regulacji.
SIRCator - specyficzne korekty
Niektóre siłowniki pneumatyczne są wyposażone w mechanizmy regulacyjne. Na przykład niektóre siłowniki obrotowe mają regulowane przystanki, które można użyć do ograniczenia kąta obrotu, co może pośrednio wpływać na prędkość otwierania i zamykania. Inne mogą mieć regulowane cechy tłumienia lub amortyzacji, które mogą spowolnić ruch pod koniec udaru.
Jeśli twój siłownik ma te funkcje, zapoznaj się z instrukcją producenta, aby uzyskać instrukcje dotyczące wprowadzania korekt. Ważne jest, aby dokładnie przestrzegać wytycznych, aby zapewnić właściwe działanie i uniknąć uszkodzenia siłownika.
Prawdziwe - światowe przykłady
Rzućmy okiem na prawdziwe scenariusze światowe, w których kluczowe jest dostosowanie otwierania i zamykania pneumatycznego zaworu kulowego. W zakładzie przetwarzania żywności aDwukierunkowy stal nierdzewna w wysokiej temperaturze czynnik sanitarna odcinająca żywność sanitarna - z zaworu kulowegosłuży do kontrolowania przepływu płynnych składników. Aby zapobiec plusaniu i zapewnienie dokładnego dawkowania, wymagana jest wolniejsza prędkość otwierania i zamykania. Regulując ciśnienie powietrza i za pomocą zaworu sterującego przepływem operatorzy zakładu mogą osiągnąć pożądaną prędkość.
W zakładzie chemicznym, aPodwójny z rękawem zawór kulowy polichlorku winylusłuży do kontrolowania przepływu chemikaliów korozyjnych. W takim przypadku może być konieczna szybsza szybkość otwierania i zamykania, aby szybko zareagować na zmiany w procesie. Operatorzy mogą zwiększyć ciśnienie powietrza i odpowiednio dostosować zawór sterowania przepływem.

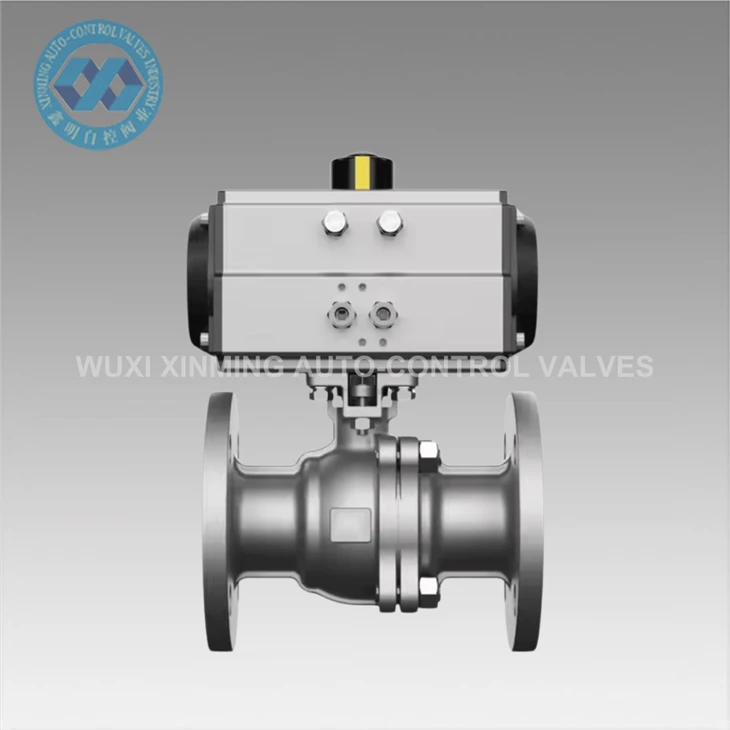

W rurociągu ropy i gazu aSprzęt pneumatyczny WCB/SS304/SS316 V Typ pneumatyczny kołnierz/spawany/gwintowy zawór kulowysłuży do kontrolowania przepływu ropy lub gazu. W zależności od warunków rurociągu i wymagań procesu można wymagać dostosowania prędkości otwierania i zamykania, aby zapobiec wzrostowi ciśnieniowej i zapewnienia bezpiecznego działania.
Wniosek
Dostosowanie prędkości otwierania i zamykania pneumatycznego zaworu kulowego jest ważną częścią optymalizacji wydajności systemów przemysłowych. Zrozumienie czynników wpływających na prędkość, takie jak ciśnienie powietrza, wielkość zaworu i rodzaj siłownika, oraz przy użyciu narzędzi takich jak regulatory ciśnienia i zawory sterujące przepływem, możesz osiągnąć pożądaną prędkość dla konkretnej aplikacji.
Jeśli jesteś na rynku zaworu pneumatycznego lub potrzebujesz więcej porady na temat dostosowania prędkości otwierania i zamykania, nie wahaj się dotrzeć. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich potrzeb. Skontaktuj się z nami, aby uzyskać więcej informacji i rozpocznij rozmowę na temat twoich wymagań dotyczących zamówień.
Odniesienia
- Podręcznik zaworu pneumatycznego, różni producenci
- Podręczniki automatyzacji przemysłowej
- Dokumenty techniczne dotyczące systemów kontroli płynów
