Kalibracja zaworu motyla jest kluczowym procesem, który zapewnia jego optymalną wydajność i długowieczność. Jako zaufany dostawca zastawek motyla rozumiemy znaczenie prawidłowej kalibracji w utrzymaniu wydajności i niezawodności tych podstawowych elementów. W tym poście na blogu poprowadzimy Cię przez krok po kroku proces kalibracji zaworu motyla, zapewniając wiedzę i umiejętności skutecznego wykonywania tego zadania.
Zrozumienie podstaw zastawki motyli
Przed zagłębieniem się w proces kalibracji konieczne jest podstawowe zrozumienie, jak działa zawór motyla. Zawór motyli to zawór ćwierć obrotowy, który wykorzystuje element zamknięcia w kształcie dysku w celu regulacji przepływu płynu przez rurociąg. Dysk jest zamontowany na wale, który obraca się 90 stopni, aby otworzyć lub zamknąć zawór. Gdy dysk jest równoległy do kierunku przepływu, zawór jest w pełni otwarty, umożliwiając maksymalny przepływ. I odwrotnie, gdy dysk jest prostopadły do kierunku przepływu, zawór jest w pełni zamknięty, blokując przepływ.
Dlaczego kalibracja jest konieczna
Kalibracja to proces regulacji zaworu w celu zapewnienia, że działa on dokładnie i konsekwentnie. Z czasem czynniki takie jak zużycie, zmiany temperatury i fluktuacje ciśnienia mogą powodować odchylenie zaworu motyla od zamierzonych ustawień. Może to spowodować niedokładną kontrolę przepływu, zmniejszoną wydajność, a nawet awarie systemu. Kalibrując regularną zawór, możesz utrzymać jego wydajność, przedłużyć jego żywotność i zapobiec kosztownym przestojom.
Wymagane narzędzia i sprzęt
Przed rozpoczęciem procesu kalibracji będziesz musiał zebrać niezbędne narzędzia i sprzęt. Mogą to obejmować:
- Klucz momentu obrotowego
- Manometra
- Miernik przepływu
- Wykres kalibracji lub instrukcja
- Sprzęt bezpieczeństwa, taki jak rękawiczki i gogle
Proces kalibracji krok po kroku
Poniższe kroki przedstawiają ogólny proces kalibracji zaworu motyla. Należy jednak zauważyć, że specyficzna procedura kalibracji może się różnić w zależności od marki i modelu zaworu. Szczegółowe informacje znajdują się w instrukcjach i wytycznych producenta.
Krok 1: Przygotowanie
- Izolować zawór:Zanim zaczniesz pracować nad zaworem, upewnij się, że odizoluj go z systemu, zamykając zawory w górę i niższe. Zapobiegnie to przepływowi przez zawór podczas procesu kalibracji.
- Łagodzić presję:Użyj miernika ciśnienia, aby sprawdzić ciśnienie w zaworze i złagodzić wszelkie ciśnienie resztkowe, otwierając zawór odpływowy lub wentylając system.
- Wyczyść zawór:Usuń wszelkie brud, zanieczyszczenia lub korozję z zaworu i jego składników za pomocą czystej szmatki lub łagodnego roztworu czyszczenia. Zapewni to dokładne odczyty i zapobiegnie uszkodzeniu zaworu.
Krok 2: Sprawdź pozycję zaworu
- Sprawdź pozycję zaworu:Użyj kontroli wizualnej lub wskaźnika pozycji, aby potwierdzić, że zawór znajduje się w pełni zamkniętej pozycji. Jeśli zawór nie jest w pełni zamknięty, dostosuj go ręcznie, aż będzie.
- Zaznacz pozycję zaworu:Użyj markera lub pisarza, aby zaznaczyć pozycję łodygi zaworu lub siłownika na korpusie zaworu. Pomoże to upewnić się, że zawór powróci do tej samej pozycji po kalibracji.
Krok 3: Dostosuj siłownik
- Sprawdź ustawienia siłownika:Zapoznaj się z instrukcjami producenta, aby określić prawidłowe ustawienia siłownika, takie jak moment obrotowy, ciśnienie i długość udaru. Użyj klucza momentu obrotowego, aby dostosować siłownik do określonych ustawień.
- Przetestuj siłownik:Użyj wskaźnika ciśnienia, aby wywierać ciśnienie do siłownika i sprawdź, czy płynnie i dokładnie przesuwa łodygę zaworu. Jeśli siłownik nie działa poprawnie, dostosuj ustawienia lub w razie potrzeby wymień siłownik.
Krok 4: Sprawdź natężenie przepływu
- Zainstaluj miernik przepływu:Zainstaluj miernik przepływu w rurociągu powyżej lub poniżej zaworu, aby zmierzyć natężenie przepływu. Postępuj zgodnie z instrukcjami producenta do instalacji i kalibracji licznika przepływu.
- Otwórz zawór stopniowo:Powoli otwórz zawór i monitoruj natężenie przepływu za pomocą miernika przepływu. W razie potrzeby dostosuj pozycję zaworu, aby osiągnąć pożądany natężenie przepływu.
- Zapisz natężenie przepływu:Zapisz natężenie przepływu w różnych pozycjach zaworów i porównaj go ze specyfikacjami producenta. Jeśli natężenie przepływu odbiega od specyfikacji, dostosuj zawór lub siłownik, aż spełni wymagania.
Krok 5: Sprawdź wyciek
- Zamknij zawór w pełni:Po osiągnięciu pożądanego natężenia przepływu zamknij zawór w pełni i sprawdź, czy nie ma żadnego wycieku za pomocą detektora ciśnienia lub detektora wycieku. Jeśli wystąpi wyciek, dostosuj zawór lub siłownik, aż się zatrzyma.
- Przetestuj zawór pod ciśnieniem:Nakładaj ciśnienie do zaworu i sprawdź, czy nie ma wycieku na różnych poziomach ciśnienia. Jeśli zawór przecieka przy wysokim ciśnieniu, dostosuj zawór lub siłownik, aby poprawić jego wydajność uszczelnienia.
Krok 6: Kontrole końcowe
- Sprawdź pozycję zaworu:Użyj kontroli wizualnej lub wskaźnika pozycji, aby potwierdzić, że zawór znajduje się w pełni zamkniętej pozycji. Jeśli zawór nie jest w pełni zamknięty, dostosuj go ręcznie, aż będzie.
- Sprawdź znaki kalibracyjne:Sprawdź znaki kalibracyjne na łodydze zaworu lub siłownik, aby upewnić się, że zawór powróci do tej samej pozycji po kalibracji.
- Przetestuj operację zaworu:Otwórz i zamknij zawór kilka razy, aby sprawdzić, czy działa płynnie i dokładnie. Sprawdź wszelkie nietypowe dźwięki, wibracje lub opór podczas pracy.
Rodzaje zaworów motyli i ich względy kalibracji
Na rynku dostępnych jest kilka rodzajów zaworów motyli, każdy z własnymi unikalnymi funkcjami i wymaganiami kalibracyjnymi. Oto niektóre z najczęstszych rodzajów zaworów motyli i ich względy kalibracji:
Koncentryczne zawory motyli
Koncentryczne zawory motyli są najbardziej podstawowym rodzajem zaworów motyla, z dyskem wyśrodkowanym na łodydze zaworu. Zawory te są zwykle stosowane w zastosowaniach o niskim ciśnieniu i wymagają mniejszej kalibracji niż inne rodzaje zaworów. Jednak nadal ważne jest, aby regularnie sprawdzać pozycję zaworu, ustawienia siłownika i szybkość przepływu, aby zapewnić optymalną wydajność.
Escentralne zawory motyli
Miscentryczne zawory motyli mają dysk przesunięty, który zapewnia lepszą wydajność uszczelnienia i zmniejszone zużycie. Zawory te są powszechnie stosowane w zastosowaniach pod wysokim ciśnieniem i wymagają bardziej precyzyjnej kalibracji niż koncentryczne zawory motyli. Podczas kalibracji mimośrodowego zaworu motyla ważne jest zwrócenie uwagi na pozycję zaworu, ustawienia siłownika i wydajność uszczelnienia, aby zapewnić ciasne uszczelnienie i zapobiec wyciekom.
Podwójne zawory motyli
Podwójne zawory motylowe mają dwa przesunięcia, jedno w dysku i jeden w łodydze, który zapewnia jeszcze lepszą wydajność uszczelnienia i zmniejszone tarcie. Zawory te są zwykle stosowane w krytycznych zastosowaniach, w których wymagany jest wysoki poziom dokładności i niezawodności. Podczas kalibrowania podwójnie posłusznego zaworu motyla, ważne jest, aby dokładnie przestrzegać instrukcji producenta i użyć specjalistycznego sprzętu do kalibracji, aby zapewnić dokładne i spójne wyniki.
Potrójne zawory motylowe
Potrójne zawory motyli mają trzy przesunięcia, które zapewniają najwyższy poziom wydajności uszczelnienia i najdłuższą żywotność. Zawory te są powszechnie stosowane w zastosowaniach o wysokiej temperaturze, wysokociśnieniu i korozyjnym. Podczas kalibrowania potrójnego zaworu motyla, ważne jest użycie klucza momentu obrotowego, aby dostosować siłownik do określonych ustawień oraz regularne sprawdzanie pozycji zaworu i wydajności uszczelnienia, aby zapewnić optymalną wydajność.
Nasze produkty zaworów motyla
Jako wiodący dostawca zaworów motyli, oferujemy szeroką gamę wysokiej jakości zaworów motyla, aby zaspokoić potrzeby różnych branż i zastosowań. Nasze produkty obejmują:

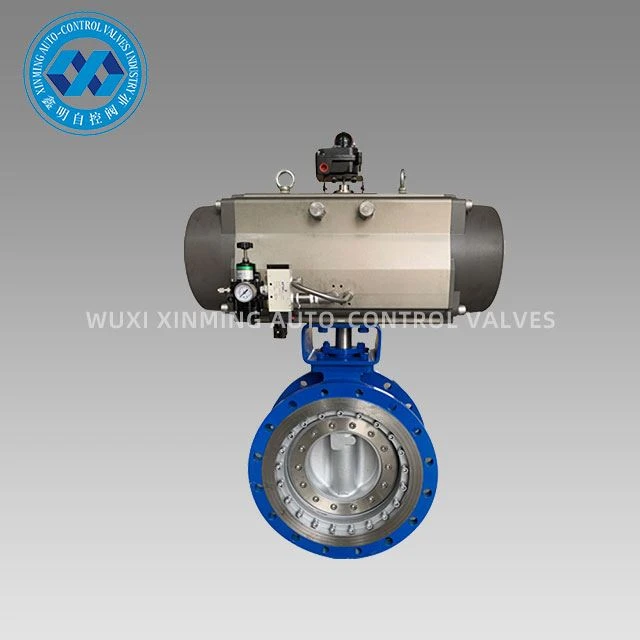

- Pneumatyczny siłownik Tri-Eccentric Butterfly Valve: Ten zawór zawiera potrójnie ekscentryczny projekt, który zapewnia doskonałą wydajność uszczelniającą i długą żywotność. Jest odpowiedni do zastosowań o wysokiej temperaturze, wysokociśnieniowej i żrących.
- Kołnierz pneumatyczny kałek motyli Vlave: Ten zawór jest przeznaczony do użytku w rurociągach z połączeniami kołnierzowymi. Zawiera pneumatyczny siłownik, który zapewnia niezawodne i wydajne działanie.

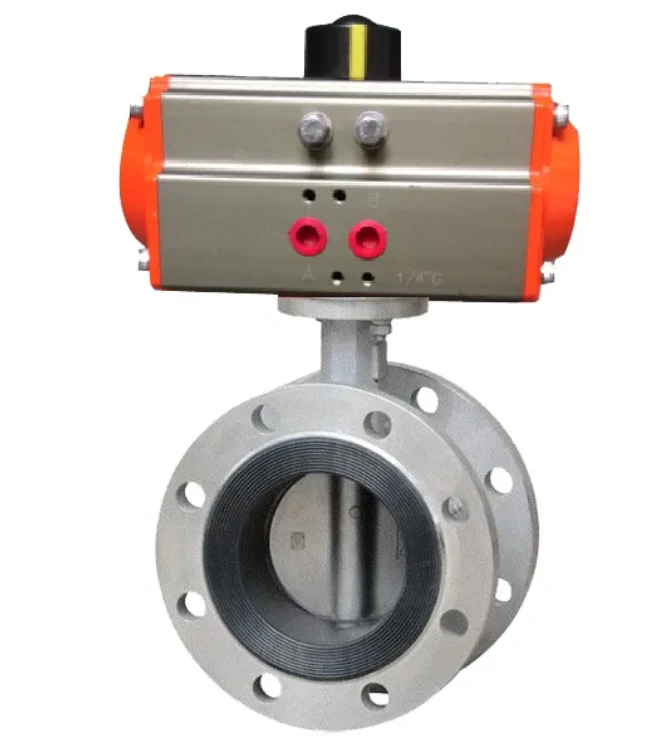

- Pneumatyczne sanitarne zawór motyla: Ten zawór jest specjalnie zaprojektowany do użytku w przemyśle żywności, napojów i farmaceutycznych. Zawiera projekt sanitarny, który spełnia najwyższe standardy higieny i czystości.
Skontaktuj się z nami w celu zamówienia i konsultacji
Jeśli potrzebujesz wysokiej jakości zaworu motyli lub masz pytania dotyczące kalibracji zaworów, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest dostępny, aby zapewnić profesjonalne porady, wsparcie techniczne i dostosowane rozwiązania w celu zaspokojenia twoich konkretnych potrzeb. Jesteśmy zaangażowani w zapewnianie naszym klientom najlepszych produktów i usług w konkurencyjnych cenach. Niezależnie od tego, czy jesteś małą firmą, czy dużą korporacją, możemy pomóc Ci znaleźć odpowiedni zawór dla Twojej aplikacji.
