Jako dostawca miękkich zaworów kulowych, byłem świadkiem znaczenia opanowania mechanizmów otwierających i zamykania tych podstawowych elementów. Miękkie zawory kulkowe są szeroko stosowane w różnych branżach, od oczyszczania wody po przetwarzanie chemiczne, ze względu na ich niezawodną wydajność uszczelnienia i łatwość obsługi. W tym poście na blogu podzielę się wglądem na to, jak skutecznie kontrolować otwór i zamknięcie zaworu kulowego.
Zrozumienie podstaw miękkich zaworów kulowych
Przed zagłębieniem się w metody sterowania kluczowe jest zrozumienie podstawowej struktury i zasady pracy zaworu kulowego. Typowy zawór kulkowy z miękką płaską składa się z piłki z otworem, łodygą, siedziskiem i ciałem. Piłka jest składnikiem rdzenia, który kontroluje przepływ płynu. Gdy kulka jest obracana o 90 stopni, otwór wyrównuje się ze ścieżką przepływu, umożliwiając przechodzenie płynu (pozycja otwarta). I odwrotnie, gdy kulka jest obracana z tyłu o 90 stopni, otwór jest prostopadły do ścieżki przepływu, blokując przepływ płynu (pozycja zamknięta).
Miękka uszczelka, zwykle wykonana z materiałów takich jak PTFE (Polytetrafluoroetylelen) lub NBR (guma nitrylowa butadien), zapewnia ciasne uszczelnienie między kulą a siedziskiem, zapobiegając wyciekom. Ten mechanizm uszczelnienia sprawia, że zawory kulkowe miękkie odpowiednie do zastosowań, w których wymagane jest wyciek zero.
Kontrola ręczna
Kontrola ręczna jest najprostszą i najprostszą metodą obsługi zaworu kulowego miękkiego. Obejmuje użycie koła ręcznego lub dźwigni do obrócenia łodygi, co z kolei obraca piłkę. Kontrola ręczna jest powszechnie stosowana w aplikacjach na małą skalę lub gdy automatyzacja nie jest konieczna.
Aby otworzyć ręcznie obsługiwany zawór kulkowy miękkiej, obróć koło ręczne lub dźwignię zgodnie z ruchem wskazówek zegara (w większości przypadków), aż zawór osiągnie w pełni otwartą pozycję. Zazwyczaj można odczuwać niewielki opór, gdy zawór jest w pełni otwarty, co wskazuje, że kula jest wyrównana ze ścieżką przepływu. Aby zamknąć zawór, obróć koło ręczne lub dźwignię w kierunku przeciwnym do ruchu wskazówek zegara, aż zawór zostanie całkowicie zamknięty. Ponownie możesz odczuwać niewielki wzrost oporu, gdy zawór jest całkowicie wyłączony.
Kontrola ręczna ma swoje zalety, takie jak prostota, niski koszt i łatwa konserwacja. Ma jednak również ograniczenia, szczególnie w aplikacjach na dużą skalę lub pod wysokim ciśnieniem, w których obsługa ręczna może być czasochłonna i wymagająca fizycznie.
Uruchamianie elektryczne
Uruchamianie elektryczne jest popularnym wyborem do kontrolowania zaworów kulowych w miękkiej zawartości w ustawieniach przemysłowych. Siłownik elektryczny to urządzenie, które przekształca energię elektryczną w ruch mechaniczny, aby otworzyć i zamknąć zawór. Oferuje kilka korzyści, w tym precyzyjną kontrolę, obsługę zdalną i możliwość integracji z systemami automatyki.
Istnieją dwa główne rodzaje siłowników elektrycznych: wiele skrętów i ćwierć obrotu. W przypadku zaworów, które wymagają wielu obrotów STEM do otwartości lub zamknięcia, a siłowniki ćwierćfintowe są przeznaczone do zaworów, które wymagają obrotu 90 stopni, takie jak zawory kulkowe, takie jak zawory kulkowe.
Aby obsługiwać zawór kulkowy z miękką zawartością siatki z siłownikiem elektrycznym, zazwyczaj musisz podłączyć siłownik z źródłem zasilania i systemem sterowania. System sterowania może być prostym przełącznikiem włączonym/wyłączonym lub bardziej wyrafinowanym programowalnym sterownikiem logicznym (PLC), który umożliwia precyzyjną kontrolę prędkości otwierania i zamykania zaworu, pozycji i czasu.
Podczas korzystania z siłownika elektrycznego ważne jest, aby upewnić się, że siłownik jest odpowiednio rozmiar i skonfigurowany dla zaworu. Obejmuje to wybranie odpowiedniego oceny momentu obrotowego, prędkości i napięcia w celu dopasowania do wymagań zaworu. Ponadto konieczne są regularne konserwacja i kontrola siłownika, aby zapewnić jego niezawodne działanie.
Pneumatyczne uruchamianie
Uruchamianie pneumatyczne jest kolejną powszechną metodą kontrolowania zaworów kulowych miękkich. Pneumatyczny siłownik wykorzystuje sprężone powietrze do generowania siły potrzebnej do otwarcia i zamknięcia zaworu. Jest znany z szybkiego czasu reakcji, wysokiego wyjścia momentu obrotowego i przydatności do niebezpiecznych środowisk.
Siłowniki pneumatyczne mogą być podwójnie działające lub zwrotne. Podwójnie działające siłowniki wykorzystują sprężone powietrze zarówno do otwarcia, jak i zamykania zaworu, podczas gdy siłowniki sprężynowe wykorzystują sprężone powietrze do otwarcia zaworu i sprężyny do jego zamknięcia.
Aby obsługiwać zawór kulkowy z miękką zawartością z pneumatycznym siłownikiem, musisz podłączyć siłownik z zasilaniem sprężonego powietrza i zaworem sterującym. Zawór sterujący reguluje przepływ sprężonego powietrza do siłownika, umożliwiając kontrolowanie otwierania i zamknięcia zaworu.
Jedną z kluczowych zalet uruchamiania pneumatycznego jest jego zdolność do zapewnienia bezpiecznej działalności. W przypadku awarii zasilania lub utraty sprężonego powietrza siłownik sprężynowy automatycznie zamknie zawór, zapobiegając przepływowi płynu. Ta funkcja sprawia, że uruchamianie pneumatyczne jest popularnym wyborem w aplikacjach, w których bezpieczeństwo jest najwyższym priorytetem.
Uruchamianie hydrauliczne
Uruchamianie hydrauliczne jest zwykle stosowane w zastosowaniach, w których wymagany jest wysoki moment obrotowy i precyzyjna kontrola, na przykład w procesach przemysłowych na dużą skalę lub operacje naftowe i gazowe. Siłownik hydrauliczny wykorzystuje płyn hydrauliczny do wytworzenia siły potrzebnej do otwarcia i zamknięcia zaworu.
Hydrauliczne systemy uruchamiania składają się z pompy hydraulicznej, zaworu kontrolnego i siłownika. Pompa hydrauliczna ciśnienia płyn hydrauliczny, który jest następnie skierowany do siłownika przez zawór sterujący. Siłownik przekształca energię hydrauliczną w ruch mechaniczny, aby otworzyć i zamknąć zawór.
Uruchamianie hydrauliczne oferuje kilka zalet, w tym wysoką moc mocy, precyzyjną kontrolę i zdolność do działania w trudnych środowiskach. Wymaga jednak również bardziej złożonego i drogiego systemu w porównaniu z innymi metodami uruchamiania, a właściwe konserwacja jest niezbędne, aby zapewnić jego niezawodne działanie.
Wybór właściwej metody uruchomienia
Wybierając metodę uruchamiania zaworu kulowego miękkiego, należy wziąć pod uwagę kilka czynników, w tym wymagania dotyczące aplikacji, wielkość i rodzaj zaworu, środowisko operacyjne i budżet.
- Wymagania dotyczące aplikacji:Rozważ szybkość przepływu, ciśnienie, temperaturę i pożywkę kontrolowanego płynu. Na przykład w zastosowaniach, w których wymagane jest szybkie otwarcie i zamknięcie, uruchamianie pneumatyczne lub elektryczne może być bardziej odpowiednie. W zastosowaniach, w których potrzebny jest duży moment obrotowy, najlepszym wyborem może być uruchamianie hydrauliczne.
- Rozmiar i typ zaworu:Rozmiar i rodzaj zaworu mogą również wpływać na wybór metody uruchamiania. Większe zawory zazwyczaj wymagają większego momentu obrotowego do działania, więc może być potrzebny silniejszy siłownik. Ponadto niektóre zawory mogą mieć określone wymagania dotyczące uruchomienia, takie jak pewien rodzaj połączenia lub montażu.
- Środowisko operacyjne:Środowisko operacyjne, w tym takie czynniki, jak temperatura, wilgotność i obecność substancji niebezpiecznych, może wpływać na wydajność i trwałość siłownika. Na przykład w środowisku żrąckim może być wymagany stal nierdzewna lub powlekany siłownik. W niebezpiecznym obszarze może być konieczny siłownik odporny na eksplozję.
- Budżet:Ważną kwestią jest również koszt systemu uruchamiania. Kontrola ręczna jest najbardziej opłacalną opcją, ale może nie być odpowiednia dla wszystkich aplikacji. Systemy uruchamiania elektrycznego, pneumatycznego i hydraulicznego mogą się znacznie różnić pod względem kosztów, w zależności od wielkości, rodzaju i cech siłownika.
Wniosek
Kontrolowanie otwierania i zamykania zaworu kulowego miękkiego jest niezbędne do zapewnienia wydajnego i niezawodnego działania różnych procesów przemysłowych. Rozumiejąc różne dostępne metody uruchamiania i wybierając odpowiednią dla aplikacji, możesz zoptymalizować wydajność zaworu i zminimalizować ryzyko wycieku i innych problemów.
Jako dostawca zaworów kulowych miękkich, oferujemy szeroką gamę produktów i opcje uruchamiania, aby zaspokoić twoje konkretne potrzeby. Niezależnie od tego, czy potrzebujesz zaworu ręcznie obsługiwanego do aplikacji na małą skalę, czy zautomatyzowanego systemu dla dużego zakładu przemysłowego, mamy wiedzę i doświadczenie, aby zapewnić właściwe rozwiązanie.
Jeśli chcesz dowiedzieć się więcej o naszych miękkich zaworach kulowych lub masz pytania dotyczące kontroli zaworów, nie wahaj sięSkontaktuj się z nami. Nasz zespół ekspertów jest gotowy pomóc Ci w potrzebach zamówień i pomóc w znalezieniu najlepszego zaworu dla Twojej aplikacji.
Odniesienia
- „Valve Handbook” Clark Wright.
- „Zawory przemysłowe: praktyczny przewodnik” Toma Jenkinsa.
- Podręczniki producenta i dokumentacja techniczna dla zaworów kulowych i siłowników miękkich.
Aby uzyskać więcej informacji o naszych produktach, możesz sprawdzić następujące linki:
- Chiny zawór sterujący przepływu z Neles Ne724 NE726 Pozycjoner

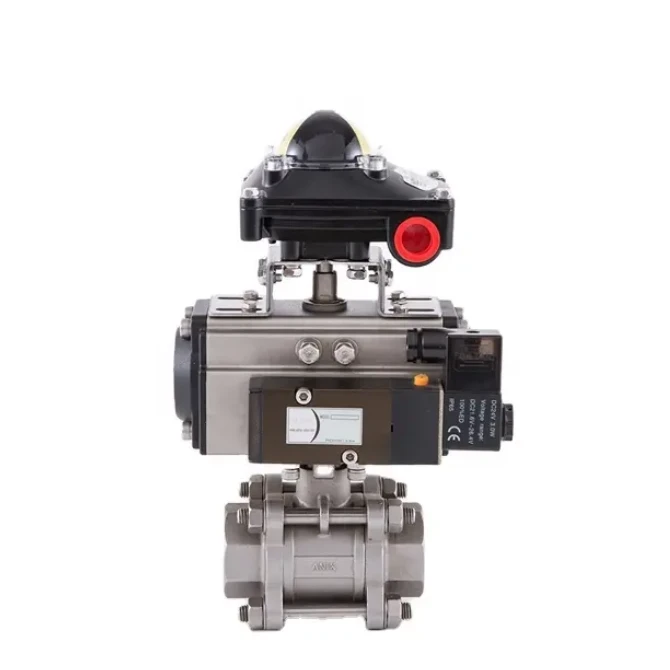

- Pneumatyczna izolowana zawór kulowy
