Jako dostawca gwintowanych zaworów kulowych widziałem na własne oczy, jak kluczowa jest wydajność przepływu w różnych zastosowaniach przemysłowych. Niezależnie od tego, czy chodzi o kontrolowanie przepływu cieczy, czy gazów, dobrze działający gwintowany zawór kulowy może zrobić ogromną różnicę. Na tym blogu podzielę się praktycznymi wskazówkami, jak poprawić wydajność przepływu gwintowanego zaworu kulowego.
1. Wybierz odpowiedni rozmiar zaworu
Jednym z najbardziej podstawowych kroków zapewniających dobrą wydajność przepływu jest wybór prawidłowego rozmiaru zaworu. Zbyt mały zawór spowoduje nadmierny spadek ciśnienia, ograniczając przepływ. Z drugiej strony, zbyt duży zawór może prowadzić do niestabilnego przepływu i słabej kontroli.
Wybierając rozmiar, należy wziąć pod uwagę wymagania dotyczące natężenia przepływu w systemie. Oblicz oczekiwaną objętość przepływu i ciśnienie, pod jakim będzie przepływał płyn. Można skorzystać ze standardowych tabel wymiarowych, które opierają się na wartości Cv (współczynnika przepływu) zaworu. Wartość Cv wskazuje ilość wody (w galonach amerykańskich na minutę), która może przepłynąć przez zawór przy spadku ciśnienia wynoszącym 1 psi. Upewnij się, że wybierasz zawór o wartości Cv odpowiadającej potrzebom Twojego systemu. Na przykład, jeśli masz system o wysokim przepływie, będziesz potrzebować zaworu o wyższym Cv.
2. Zwróć uwagę na konstrukcję zaworu
Konstrukcja gwintowanego zaworu kulowego odgrywa znaczącą rolę w jego wydajności przepływu. Istnieją różne typy konstrukcji zaworów kulowych, takie jak pełnoportowe i standardowe.
Azawór kulowy z pełnym przelotemma kulę z otworem tego samego rozmiaru co rura, do której jest podłączony. Taka konstrukcja pozwala na minimalne ograniczenie przepływu, co skutkuje wysoką wydajnością przepływu. Natomiast standardowe zawory kulowe przelotowe mają mniejszy otwór kulowy, co może powodować pewne ograniczenie przepływu. Jeśli Twoim najwyższym priorytetem jest wysoka wydajność przepływu, wybierz konstrukcję z pełnym portem.
Należy również wziąć pod uwagę wykończenie powierzchni wnętrza zaworu. Gładka powierzchnia wewnętrzna minimalizuje tarcie, umożliwiając swobodniejszy przepływ płynu. Zawory z polerowaną kulą i gładkimi ściankami wewnętrznymi mogą znacznie poprawić efektywność przepływu.
3. Zapewnij prawidłową instalację
Właściwa instalacja jest kluczem do osiągnięcia optymalnej wydajności przepływu. Najpierw upewnij się, że zawór jest zamontowany we właściwej pozycji. Większość gwintowanych zaworów kulowych jest jednokierunkowych, co oznacza, że są zaprojektowane tak, aby działały prawidłowo, gdy płyn przepływa w określonym kierunku. Montaż zaworu odwrotnie może prowadzić do zmniejszenia przepływu, a nawet uszkodzenia zaworu.
Połączenia pomiędzy zaworem a rurami również muszą być szczelne i wolne od wycieków. Luźne połączenia mogą powodować utratę ciśnienia i turbulencje, które negatywnie wpływają na wydajność przepływu. Aby zapewnić prawidłowe uszczelnienie, należy używać odpowiednich materiałów uszczelniających, takich jak taśma teflonowa lub uszczelki. Ponadto przed montażem należy upewnić się, że rury są czyste, aby zapobiec przedostawaniu się zanieczyszczeń do zaworu i powodowaniu zatorów.
4. Regularna konserwacja
Regularna konserwacja jest niezbędna, aby gwintowany zawór kulowy działał z maksymalną wydajnością. Z biegiem czasu wewnątrz zaworu może gromadzić się brud, zanieczyszczenia i korozja, ograniczając przepływ.
Wykonuj rutynowe kontrole, aby sprawdzić, czy nie występują oznaki zużycia, uszkodzenia lub blokady. Regularnie czyść zawór, aby usunąć wszelkie nagromadzone cząstki. Można użyć łagodnego detergentu lub specjalistycznego środka do czyszczenia zaworów, w zależności od rodzaju płynu, którym operuje zawór.
Nasmaruj ruchome części zaworu, takie jak kula i trzpień, zgodnie z zaleceniami producenta. Właściwe smarowanie zmniejsza tarcie, ułatwiając otwieranie i zamykanie zaworu, a także pomaga zapobiegać korozji.
5. Uaktualnij za pomocą siłowników
Jeśli szukasz bardziej precyzyjnej kontroli i lepszej wydajności przepływu, rozważ modernizację gwintowanego zaworu kulowego za pomocą siłownika. Siłowniki mogą automatyzować otwieranie i zamykanie zaworu, umożliwiając dokładniejszą i terminową kontrolę przepływu.

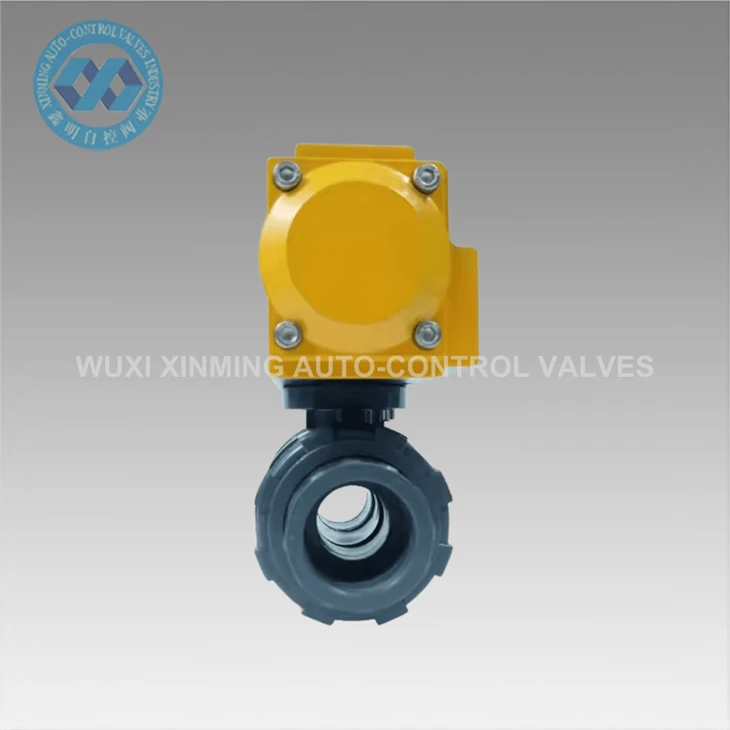

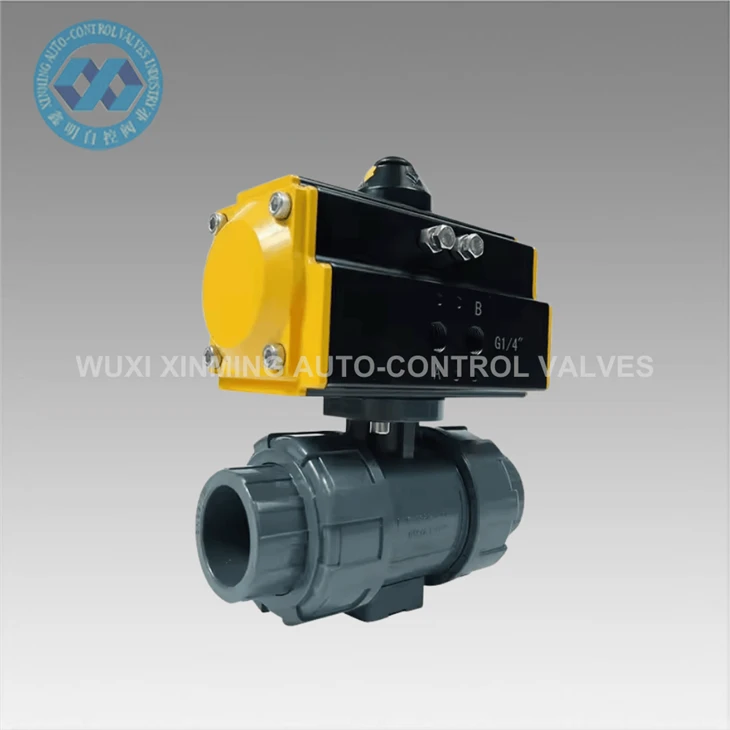

Na przykład,siłowniki pneumatycznesą popularne, ponieważ działają szybko i niezawodnie. Do poruszania zaworem wykorzystują sprężone powietrze, zapewniając szybką i precyzyjną kontrolę przepływu. Siłowniki elektryczne są również dobrym rozwiązaniem, szczególnie w zastosowaniach, w których wymagany jest wysoki stopień kontroli. Oferują płynną pracę i można je łatwo zintegrować z systemami automatyki.
6. Rozważ właściwości płynu
Właściwości cieczy przepływającej przez zawór mają istotny wpływ na efektywność jego przepływu. Płyny o dużej lepkości, takie jak olej, mają tendencję do wolniejszego przepływu i tworzenia większego oporu w porównaniu z płynami o niskiej lepkości, takimi jak woda.
Jeśli masz do czynienia z płynem o dużej lepkości, być może będziesz musiał wybrać zawór z większym otworem lub konstrukcję specjalnie zoptymalizowaną dla lepkich płynów. Można również rozważyć zastosowanie dodatków zmniejszających lepkość płynu, co może poprawić przepływ przez zawór.
Temperatura i ciśnienie płynu są również ważnymi czynnikami. Ciecze o wysokiej temperaturze mogą powodować rozszerzanie się materiałów zaworu, co może mieć wpływ na działanie zaworu. Upewnij się, że wybierasz zawór z materiałów, które są w stanie wytrzymać warunki temperatury i ciśnienia panujące w Twoim zastosowaniu.
7. Testuj i optymalizuj
Po zainstalowaniu i konserwacji gwintowanego zaworu kulowego ważne jest przetestowanie wydajności przepływu. Do pomiaru natężenia przepływu i spadku ciśnienia na zaworze należy używać przepływomierzy i manometrów. Porównaj zmierzone wartości z wartościami oczekiwanymi na podstawie projektu systemu.
Jeśli wydajność przepływu jest niższa niż oczekiwana, może być konieczne dokonanie pewnych regulacji. Może to obejmować zmianę rozmiaru zaworu, poprawę instalacji lub wykonanie dodatkowej konserwacji. Stale monitoruj i optymalizuj działanie zaworu, aby mieć pewność, że działa on na najwyższym poziomie wydajności.
Podsumowując, poprawa wydajności przepływu gwintowanego zaworu kulowego wymaga połączenia odpowiedniego doboru, instalacji, konserwacji i optymalizacji. Postępując zgodnie z tymi wskazówkami, możesz mieć pewność, że Twój zawór zapewnia niezawodną i efektywną kontrolę przepływu.
Jeśli szukasz wysokiej jakości zaworów kulowych z gwintem lub chcesz omówić, w jaki sposób zoptymalizować system zaworów w celu uzyskania lepszej wydajności przepływu, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich potrzeb przemysłowych.
Referencje
- „Poradnik zaworów”, Laboratorium Zaworów Regulacyjnych, 2020
- „Przemysłowe systemy przepływu płynów: projektowanie i działanie”, Smith, J., 2019
- Instrukcje producenta różnych zaworów kulowych z gwintem
