Hej! Jako dostawca zaworów motyla WCB często pytam o wymagania instalacyjne dla tych zaworów w rurociągu. Pomyślałem, że podzielę się spostrzeżeniami, które ci pomogą.
Po pierwsze, porozmawiajmy o tym, czym jest zawór motyla WCB. Jest to rodzaj zaworu ćwierćfinału, który wykorzystuje dysk do kontrolowania przepływu płynu w rurociągu. Część WCB odnosi się do materiału korpusu zaworu, który jest rodzajem stali węglowej znanej z jego wytrzymałości i trwałości.
Przygotowanie rurociągu
Przed zainstalowaniem zaworu motyla WCB rurociąg musi być odpowiednio przygotowany. Rurociąg powinien być czysty i wolny od resztek, rdzy lub brudu. Wszelkie obce cząsteczki w rurociągu mogą uszkodzić dysku zaworu lub powierzchnię uszczelniającą, prowadząc do wycieków lub niewłaściwej operacji. Możesz użyć środka do czyszczenia rur lub podsumowującego podmuchu powietrza, aby wyczyścić wnętrze rurociągu.
Rurociąg musi być również przycięty do prawidłowej długości. Upewnij się, że końce rurociągu są kwadratowe i gładkie. Jeśli końce nie są kwadratowe, może to spowodować niewspółosiowość podczas instalacji zaworu, co wpłynie na wydajność zaworu. Możesz użyć noża do rury lub piły do wycięcia rurociągu, a następnie użyć pliku do wygładzenia krawędzi.
Kontrola zastawki
Po przygotowaniu rurociągu nadszedł czas, aby sprawdzić zawór motyla WCB. Sprawdź zawór pod kątem wszelkich widocznych uszkodzeń, takich jak pęknięcia, wgniecenia lub zadrapania na korpusie zaworu lub dysku. Upewnij się również, że trzon zaworu obraca się gładko bez żadnego wiązania. Jeśli zauważysz jakiekolwiek problemy, od razu skontaktuj się z producentem lub dostawcą.
Powinieneś również sprawdzić powierzchnie uszczelniające zaworu. Uszczelki są kluczowe dla zapobiegania wyciekom. Poszukaj jakichkolwiek oznak zużycia lub uszkodzeń uszczelek. Jeśli uszczelki są uszkodzone, należy je wymienić przed instalacją.
Lokalizacja instalacji
Ważne jest wybór odpowiedniej lokalizacji instalacji. Zawór powinien być zainstalowany w miejscu, w którym można uzyskać dostęp do konserwacji i obsługi. Unikaj instalowania zaworu w obszarach podatnych na powódź lub gdzie będzie on narażony na ekstremalne temperatury lub substancje korozyjne.
Zawór powinien być również zainstalowany w prostej części rurociągu. Zapewnia to odpowiedni rozkład przepływu i zmniejsza ryzyko turbulencji, co może wpływać na wydajność zaworu. Dobrą zasadą jest posiadanie co najmniej 5-10 średnic rury prostej rury w górę i 2-3 średnic rury poniżej zaworu.
Zamontowanie zaworu
Podczas montażu zaworu motyla WCB upewnij się, że jest on odpowiednio wyrównany z rurociągiem. W razie potrzeby użyj narzędzi wyrównania, aby upewnić się, że zawór jest wyśrodkowany i prosty. Możesz użyć śrub i uszczelek do podłączenia zaworu z rurociągiem. Śruby powinny być równomiernie dokręcane, aby uniknąć nierównomiernego obciążenia korpusu zaworu, co może powodować wycieki.
Ważne jest, aby używać odpowiedniego momentu obrotowego podczas dokręcania śrub. Ponad - Dokręcenie śrub może uszkodzić zawór lub uszczelki, podczas gdy zaostrzenie może prowadzić do wycieków. Zapoznaj się z instrukcjami producenta zalecanych wartości momentu obrotowego.
Instalacja siłownika (jeśli dotyczy)

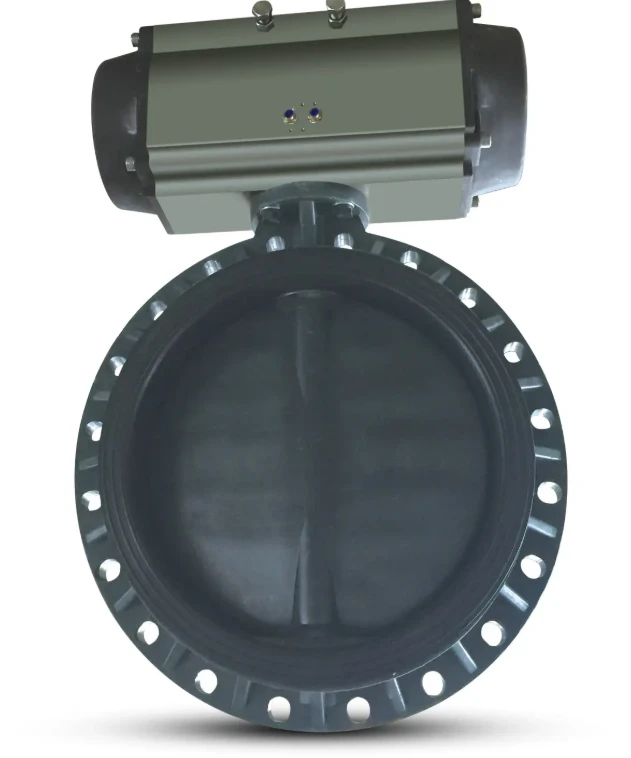

Jeśli twój zawór motyla WCB jest wyposażony w siłownik, taki jakKontrola siłownika Pneumatyczna zawór motyla PVCwłaściwa instalacja siłownika ma kluczowe znaczenie. Siłownik powinien być bezpiecznie zamontowany na łodydze zaworu. Upewnij się, że siłownik jest odpowiednio podłączony lub rurowy (w zależności od tego, czy jest to siłownik elektryczny czy pneumatyczny) i że wszystkie połączenia są ciasne.
Przetestuj siłownik, aby upewnić się, że działa płynnie i że może całkowicie otworzyć i zamknąć zawór. W razie potrzeby dostosuj ustawienia siłownika, aby osiągnąć pożądaną operację zaworu.
Testowanie ciśnienia
Po zainstalowaniu zaworu ważne jest przeprowadzenie testu ciśnienia. Pomaga to sprawdzić wszelkie wycieki i upewnić się, że zawór działa poprawnie. Możesz użyć manometru do monitorowania ciśnienia w rurociągu.
Zacznij od powolnego zwiększenia ciśnienia w rurociągu. Miej oko na zawór i połączenia dla wszelkich oznak wycieków. Jeśli zauważysz jakiekolwiek wycieki, natychmiast wyłącz ciśnienie i dokręć śruby lub wymień uszczelki w razie potrzeby.
Kompatybilność z innymi komponentami
Zawór motyla WCB powinien być kompatybilny z innymi komponentami w systemie rurociągu. Na przykład, jeśli używaszMiłosiernik do guzika piłki pneumatyczne zawór motyla z podszewką PTFE Uszczelnia, upewnij się, że jest kompatybilny z rodzajem płynu, ciśnienia i temperatury w rurociągu.
Rozważ także charakterystykę przepływu zaworu. Zawór powinien być w stanie poradzić sobie z natężeniem przepływu i ciśnienia płynu w rurociągu bez powodowania nadmiernych spadków ciśnienia lub ograniczeń przepływu.
Miękkie - rozważania pieczęci

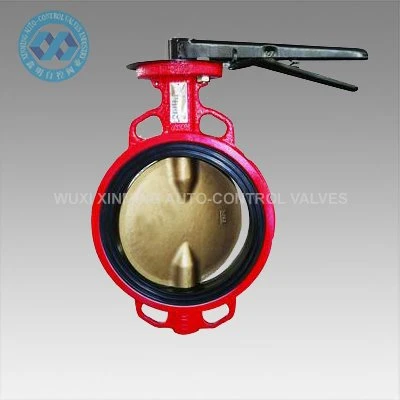

Jeśli używaszMiękki - uszczelnienie zaworu motyli, istnieją dodatkowe rozważania. Miękkie zawory uszczelniające są bardziej wrażliwe na temperaturę i ekspozycję chemiczną. Upewnij się, że materiał miękki - uszczelnienie jest kompatybilny z płynem w rurociągu.
Uważaj także podczas instalowania miękkich zaworów uszczelnienia. Unikaj - dokręcając śruby, ponieważ może to uszkodzić miękkie uszczelnienie i spowodować wycieki.
Dostęp do konserwacji
Na koniec upewnij się, że wokół zaworu jest wystarczająco dużo miejsca do konserwacji. Musisz mieć dostęp do zaworu w celu rutynowych kontroli, czyszczenia i wymiany części. Zaplanuj z wyprzedzeniem i upewnij się, że nie ma przeszkód, które zapobiegną łatwemu dostępowi do zaworu.
Podsumowując, instalacja zaworu motyla WCB w rurociągu wymaga starannego przygotowania, odpowiednich technik instalacji i dokładnego testowania. Postępując zgodnie z tymi wymaganiami instalacyjnymi, możesz upewnić się, że zawór działa płynnie i wydajnie przez długi czas.
Jeśli jesteś na rynku zaworów motyla WCB lub masz pytania dotyczące ich instalacji, nie wahaj się skontaktować. Jesteśmy tutaj, aby pomóc Ci we wszystkich potrzebach zaworów i możemy pomóc w wyborze odpowiedniego zaworu dla konkretnej aplikacji. Niezależnie od tego, czy potrzebujesz prostego zaworu do małego projektu, czy złożonego systemu zaworów do zastosowania przemysłowego, mamy Cię objęte. Porozmawiajmy i omówmy, w jaki sposób możemy spełnić Twoje wymagania!
