Jako doświadczony dostawca zaworów motyli, byłem świadkiem krytycznej roli, jaką zawory odgrywają w różnych zastosowaniach przemysłowych. Jednym z najważniejszych aspektów zaworu motyla jest metoda uszczelnienia, która bezpośrednio wpływa na jego wydajność, niezawodność i długowieczność. W tym poście na blogu zagłębię się w różne metody uszczelnienia zaworów motyla, ich zalety i aplikacje, aby pomóc Ci podjąć świadomą decyzję przy wyborze odpowiedniego zaworu dla twoich potrzeb.
Odporne siedzenia
Odporne siedzenia jest jedną z najczęstszych metod uszczelnienia stosowanych w zaworach motyli. Obejmuje użycie materiału elastomerowego, takiego jak guma lub EPDM, w celu utworzenia szczelnego uszczelnienia między dysku zaworu a korpusem zaworu. Odporne siedzenie jest zwykle formowane na korpusie zaworu lub dysku, zapewniając elastyczną i trwałą powierzchnię uszczelniającą.
Jedną z głównych zalet odpornych siedzeń jest doskonała wydajność uszczelnienia. Materiał elastomerowy może być zgodny z nieregularnościami powierzchniową dysku i ciała zaworu, zapewniając ciasne uszczelnienie nawet w warunkach niskiego ciśnienia. To sprawia, że sprężone zawory motylowe są idealne do zastosowań, w których wymagane jest odcięcie bąbelków, na przykład w oczyszczalniach wodnych, systemach HVAC oraz przetwarzanie żywności i napojów.
Kolejną zaletą odpornych siedzeń jest jego odporność na korozję i ścieranie. Materiał elastomerowy może chronić korpus zaworu i dysku przed skutkami ostrych chemikaliów, kwasów i innych substancji żrących, przedłużając żywotność obsługi zaworu. Ponadto sprężyste siedzenie może pochłaniać wpływ cząstek i zanieczyszczeń w płynie, zmniejszając ryzyko uszkodzenia składników zaworu.
Jednak sprężone zawory motyli mają również pewne ograniczenia. Materiał elastomerowy może nie być odpowiedni do zastosowań o wysokiej temperaturze lub pod wysokim ciśnieniem, ponieważ może degradować lub stracić swoją elastyczność w ekstremalnych warunkach. Ponadto odporne siedzenie może być podatne na zużycie w czasie, szczególnie w zastosowaniach, w których zawór jest często otwierany i zamykany.
Metalowe siedzenia
Metalowe siedzenia to kolejna popularna metoda uszczelnienia stosowana w zaworach motyli. Obejmuje zastosowanie styku metalu do metalowego między dyskiem zaworu a korpusem zaworu w celu utworzenia uszczelnienia. Metalowe siedzenie jest zwykle obrabiane lub przyspawane na korpus zaworu lub dysku, zapewniając twardą i trwałą powierzchnię uszczelniającą.
Jedną z głównych zalet metalowych siedzeń jest jego zdolność do wytrzymywania wysokich temperatur i ciśnień. Materiał metalowy może utrzymać swoją integralność i uszczelnienie nawet w ekstremalnych warunkach, dzięki czemu zawory motyli z metalem są idealne do zastosowania w branży ropy i gazu, wytwarzania energii i przetwarzania chemicznego.
Kolejną zaletą metalowych siedzeń jest odporność na zużycie. Metalowe siedzenie może wytrzymać wpływ cząstek i zanieczyszczeń w płynie, zmniejszając ryzyko uszkodzenia składników zaworu. Ponadto metalowe siedzenie można łatwo naprawić lub wymienić, jeśli zostanie uszkodzone, przedłużając żywotność obsługi zaworu.
Jednak metalowe zawory motyli mają również pewne ograniczenia. Kontakt z metalem do metal może nie zapewnić odcięcia bąbelkowego, szczególnie w zastosowaniach, w których wymagany jest wysoki poziom uszczelnienia. Ponadto metalowe siedzenie może być podatne na korozję i utlenianie, szczególnie w zastosowaniach, w których zawór jest narażony na trudne chemikalia lub substancje korozyjne.
Podwójne ekscentryczne siedzenia
Podwójne ekscentryczne siedzenia to odmiana metalowej metody siedzenia, która oferuje lepszą wydajność uszczelnienia i zmniejszoną zużycie. Obejmuje użycie dwóch mimośrodników w projekcie zaworów: jeden w wale i jeden na dysku. Emiktywa powodują, że krążka zaworu obraca się poza środkiem, gdy otwiera się i zamyka, zmniejszając tarcie między dyskami a siedziskiem i minimalizując zużycie powierzchni uszczelnienia.
Jedną z głównych zalet podwójnego ekscentrycznego siedzenia jest jego zdolność do zapewnienia ciasnego uszczelnienia o minimalnym momencie obrotowym. Ekscentryczna konstrukcja umożliwia szybkie wycofanie się z siedzenia z siedzenia, zmniejszając tarcie i zużycie na powierzchniach uszczelniających. To sprawia, że podwójne ekscentryczne zawory motyli są idealne do zastosowań, w których wymagany jest niski moment obrotowy, na przykład w rurociągach o dużej średnicy i systemach wysokiego ciśnienia.
Kolejną zaletą podwójnego ekscentrycznego siedzenia jest jego odporność na zużycie. Ekscentryczna konstrukcja zmniejsza kontakt między dyskiem a siedziskiem, minimalizując zużycie powierzchni uszczelnienia i przedłużając żywotność obsługi zaworu. Ponadto podwójna ekscentryczna konstrukcja może zrekompensować wszelkie niewspółosiowości między dysku zaworu a siedziskiem, zapewniając spójne i niezawodne uszczelnienie.
Jednak podwójne ekscentryczne zawory motyli mają również pewne ograniczenia. Ekscentryczna konstrukcja może nie być odpowiednia do zastosowań, w których wymagane jest odcięcie pęcherzyka, ponieważ kontakt metalu z metalem może nie zapewnić idealnego uszczelnienia. Ponadto podwójna ekscentryczna konstrukcja może być bardziej złożona i kosztowna niż inne metody uszczelnienia, wymagające specjalistycznych technik produkcji i instalacji.
Potrójne ekscentryczne siedzenia
Triple Excentryczne siedzenia to najbardziej zaawansowana metoda uszczelnienia stosowana w zaworach motyli. Obejmuje użycie trzech mimośrodników w projekcie zaworów: jeden w wale, jeden na dysku i jeden na siedzeniu. Ekcentryczności powodują, że krążka zaworu obraca się poza środkiem, gdy otwiera się i zamyka, tworząc działanie podobne do CAM, które zapewnia ciasne uszczelnienie z minimalnym tarciem i zużyciem.
Jedną z głównych zalet potrójnych mimośrodowych siedzeń jest jego zdolność do zapewnienia odcięcia bąbelkowego przy minimalnym momencie obrotowym. Działanie przypominające CAM dysku zaworu pozwala szybko odłączyć się od siedzenia, gdy się otwiera, zmniejszając tarcie i zużycie na powierzchniach uszczelniających. To sprawia, że potrójne ekscentryczne zawory motyli są idealne do zastosowań, w których wymagany jest wysoki poziom uszczelnienia, na przykład w branży ropy i gazu, wytwarzania energii oraz chemikalia.
Kolejną zaletą potrójnego ekscentrycznego siedzenia jest jego odporność na zużycie. Działanie przypominające CAM dysku zaworu zmniejsza kontakt między dyskiem a siedziskiem, minimalizując zużycie powierzchni uszczelnienia i przedłużenie żywotności serwisowej zaworu. Ponadto potrójna ekscentryczna konstrukcja może zrekompensować wszelkie niewspółosiowości między dysku zaworu a siedziskiem, zapewniając spójne i niezawodne uszczelnienie.
Jednak potrójne ekscentryczne zawory motyli mają również pewne ograniczenia. Potrójna ekscentryczna konstrukcja może być bardziej złożona i kosztowna niż inne metody uszczelnienia, wymagające specjalistycznych technik produkcji i instalacji. Ponadto potrójna ekscentryczna konstrukcja może nie być odpowiednia do zastosowań, w których wymagany jest tani zawór, ponieważ zawór może być droższy niż inne rodzaje zaworów motyli.
Wniosek
Podsumowując, metoda uszczelnienia zastawki motyli jest kluczowym czynnikiem, który może znacząco wpłynąć na jego wydajność, niezawodność i długowieczność. Odporne siedzenia są idealne do zastosowań, w których wymagane jest odcięcie bąbelków w niskich temperaturach i ciśnieniach, podczas gdy metalowe siedzenia są odpowiednie do zastosowań, w których zaangażowane są wysokie temperatury i ciśnienia. Podwójne ekscentryczne siedzenia i potrójne ekscentryczne siedzenia oferują lepszą wydajność uszczelnienia oraz zmniejszone zużycie, dzięki czemu są idealne do zastosowań, w których wymagany jest wysoki poziom uszczelnienia.

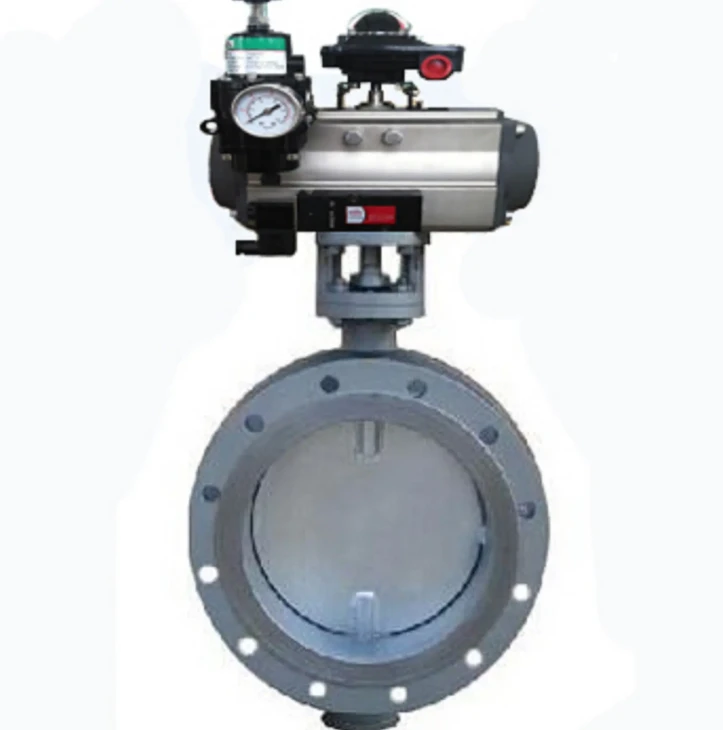

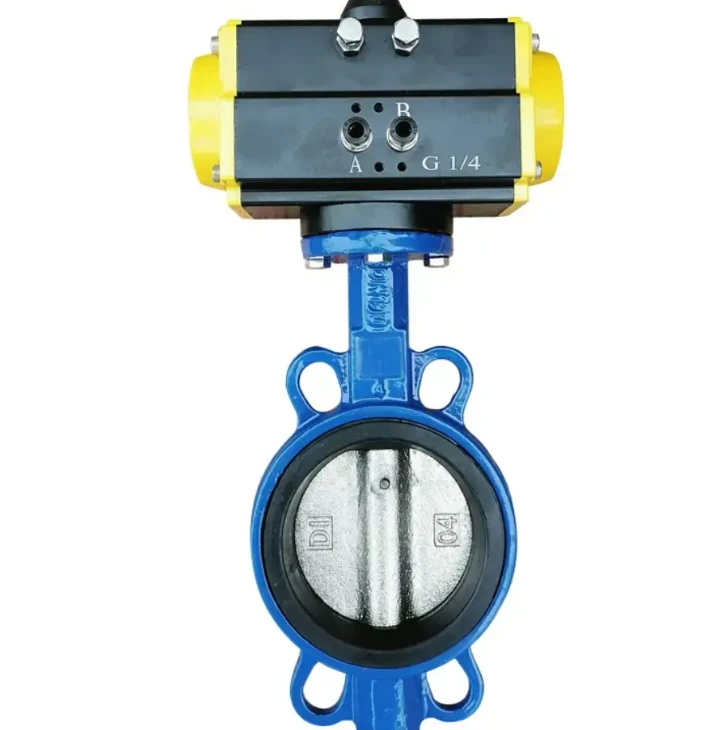

Jako dostawca zaworów motyli, oferujemy szeroką gamę zaworów motyla z różnymi metodami uszczelnienia, aby zaspokoić różnorodne potrzeby naszych klientów. NaszPotrójne ekscentryczne zawór motylajest zaprojektowany w celu zapewnienia odcięcia bąbelkowego z minimalnym momentem obrotowym, co czyni go idealnym do zastosowań pod wysokim ciśnieniem i wysokim temperaturą. NaszNowy przylot pneumatyczny stal nierdzewna zawór motylowyMa sprężyste siedzenie dla doskonałej wydajności uszczelnienia i odporności na korozję, dzięki czemu nadaje się do różnych zastosowań. I naszNowy metalowy przycisk Ne Way Sprawdź przepórowy zawór piłkarski siłownik membranyoferuje niezawodne i opłacalne rozwiązanie kontroli płynów w różnych branżach.
Jeśli szukasz wysokiej jakości zaworu motyla do aplikacji, nie wahaj się z nami skontaktować. Nasz zespół ekspertów z przyjemnością pomoże Ci wybrać odpowiedni zawór dla Twoich potrzeb i zapewni konkurencyjną wycenę. Z niecierpliwością czekamy na współpracę z Tobą!
Odniesienia
- „Zawory motyli: wybór, instalacja i konserwacja”, Valve Magazine
- „Technologia uszczelniania zaworów motyli”, Valve World
- „Zalety i wady różnych metod uszczelnienia w zaworach motyli”, stowarzyszenie producenta zaworów
