Współczynnik przepływu, często oznaczony jako CV, jest kluczowym parametrem, jeśli chodzi o zrozumienie wydajności zaworu pneumatycznego. Jako wiodący dostawca zaworów pneumatycznych, byłem świadkiem znaczenia tego współczynnika w różnych zastosowaniach przemysłowych. W tym poście na blogu zagłębię się w to, jaki jest współczynnik przepływu pneumatycznego zaworu kulowego, dlaczego ma to znaczenie i jak wpływa na funkcjonalność tych zaworów.
Jaki jest współczynnik przepływu (CV)?
Współczynnik przepływu (CV) jest pomiarem wskazującym ilość wody (w galonach amerykańskich na minutę) w 60 ° F, który przepłynie przez całkowicie otwarty zawór z spadkiem ciśnienia 1 psi na zaworze. Mówiąc prosto, jest to sposób na oszacowanie pojemności zaworu, aby umożliwić przechodzenie przez nią płynu. Wyższa wartość CV oznacza, że zawór może obsłużyć większe natężenie przepływu o niższym spadku ciśnienia, podczas gdy niższa wartość CV wskazuje na bardziej restrykcyjny zawór.
Weźmy praktyczny przykład, aby zilustrować tę koncepcję. Wyobraź sobie, że masz dwa zawory kulkowe, zawór A i zawór B. Zawór A ma CV 10, a zawór B ma CV 20. Jeśli zastosujesz ten sam spadek ciśnienia na oba zawory, zawór B pozwoli na przepływ przez niego dwóch razy więcej wody.
Dlaczego współczynnik przepływu jest ważny?
Współczynnik przepływu jest kluczowym czynnikiem wyboru zaworu z kilku powodów. Po pierwsze, pomaga inżynierom i projektantom określić odpowiedni rozmiar zaworu dla określonej aplikacji. Jeśli współczynnik przepływu zaworu jest zbyt niski dla wymaganego natężenia przepływu, może prowadzić do nadmiernego spadku ciśnienia, zwiększonego zużycia energii i potencjalnego uszkodzenia zaworu i innych elementów w systemie. Z drugiej strony, jeśli współczynnik przepływu jest zbyt wysoki, zawór może być duży, co powoduje niepotrzebne koszty i nieefektywne działanie.
Po drugie, współczynnik przepływu wpływa na wydajność kontrolną zaworu. W zastosowaniach, w których wymagana jest precyzyjna kontrola przepływu, na przykład w roślinach przetwarzania chemicznego lub oczyszczalni wody, zawór o prawym współczynniku przepływu jest niezbędny. Zawór o dobrze dopasowanej wartości CV może zapewnić dokładną i stabilną kontrolę przepływu, zapewniając, że proces działa płynnie i wydajnie.
Wreszcie współczynnik przepływu jest również ważny dla projektowania i optymalizacji systemu. Rozumiejąc charakterystykę przepływu różnych zaworów, inżynierowie mogą projektować systemy rur, które minimalizują straty ciśnienia i maksymalizować ogólną wydajność systemu. Może to prowadzić do znacznych oszczędności kosztów pod względem zużycia energii i utrzymania.
Czynniki wpływające na współczynnik przepływu pneumatycznego zaworu kulowego
Kilka czynników może wpływać na współczynnik przepływu pneumatycznego zaworu kulowego. Jednym z najbardziej znaczących czynników jest wielkość zaworu. Zasadniczo większe zawory mają wyższe współczynniki przepływu, ponieważ oferują większy obszar przekroju do przepływu płynu. Należy jednak zauważyć, że związek między wielkością zaworu a współczynnikiem przepływu nie zawsze jest liniowy. Inne czynniki, takie jak konstrukcja zaworu, rodzaj kulki (pełny port lub zredukowany port) i materiał siedzący, mogą również wpływać na współczynnik przepływu.
Projekt zaworu odgrywa kluczową rolę w określaniu współczynnika przepływu. Na przykład pełny zawór kulowy ma większą ścieżkę przepływu w porównaniu do zmniejszonego zaworu kulowego portu, co powoduje wyższy współczynnik przepływu. Kształt piłki i wewnętrzne fragmenty zaworu mogą również wpływać na charakterystykę przepływu. Zawory z gładką, usprawnioną powierzchnią wewnętrzną mają zwykle niższy odporność na przepływ i wyższe współczynniki przepływu.
Rodzaj materiału siedzącego zastosowany w zaworze może również wpływać na współczynnik przepływu. Miękkie siedzenia, takie jak te wykonane z gumy lub teflon, mogą zapewnić ciasne uszczelnienie, ale mogą również wprowadzać pewną odporność na przepływ. Z drugiej strony twarde siedzenia oferują mniej odporności na przepływ, ale mogą wymagać bardziej precyzyjnej obróbki, aby zapewnić odpowiednie uszczelnienie.
Obliczanie współczynnika przepływu
Obliczanie współczynnika przepływu pneumatycznego zaworu kulowego może być złożonym procesem, ponieważ obejmuje kilka czynników, takich jak warunki wielkości zaworu, projektowanie i warunki pracy. Istnieją jednak standardowe metody i równania, które można wykorzystać do oszacowania wartości CV.
Jedną z najczęstszych metod jest wykorzystanie danych producenta. Większość producentów zaworów zapewnia wartości CV dla swoich zaworów w oparciu o standardowe procedury testowe. Wartości te można znaleźć w specyfikacjach technicznych lub katalogach zaworu. Należy zauważyć, że wartości te są zazwyczaj oparte na idealnych warunkach i mogą być konieczne dostosowanie do rzeczywistych warunków pracy.
Inną metodą jest stosowanie równań empirycznych. W literaturze dostępnych jest kilka równań, które można wykorzystać do obliczenia współczynnika przepływu na podstawie geometrii zaworu i warunków pracy. Równania te uwzględniają takie czynniki, jak wielkość zaworu, spadek ciśnienia na zaworze i właściwości płynu. Jednak równania te mogą mieć ograniczenia i mogą nie być dokładne dla wszystkich rodzajów zaworów i warunków pracy.
Współczynnik przepływu i wybór zaworu
Podczas wybierania pneumatycznego zaworu kulowego dla określonej aplikacji konieczne jest rozważenie współczynnika przepływu. Pierwszym krokiem jest określenie wymaganego natężenia przepływu i dopuszczalnego spadku ciśnienia dla systemu. Po poznaniu tych parametrów możesz użyć danych producenta lub równań empirycznych, aby wybrać zawór o odpowiedniej wartości CV.
Ważne jest również rozważenie innych czynników, takich jak ocena ciśnienia zaworu, ocena temperatury i kompatybilność materiału. Czynniki te mogą wpływać na wydajność i trwałość zaworu w konkretnej aplikacji. Na przykład, jeśli zastosowanie obejmuje płyny pod wysokim ciśnieniem lub wysokiej temperaturze, musisz wybrać zawór o odpowiednim ciśnieniu i temperaturze.

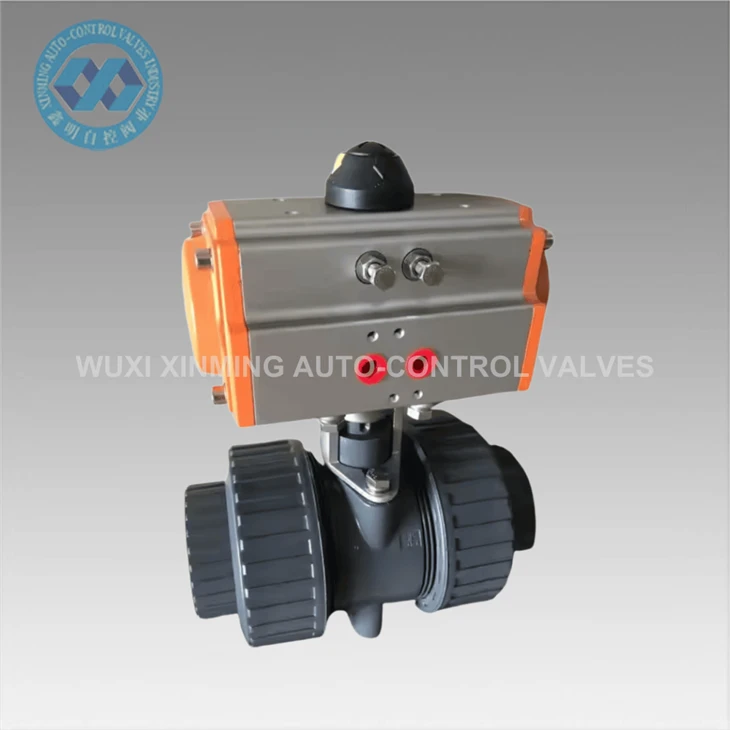

Jako dostawca zaworów pneumatycznych oferujemy szeroką gamę zaworów z różnymi współczynnikami przepływu, aby zaspokoić różnorodne potrzeby naszych klientów. NaszPodwójny zawór kulkowy PVC z podwójnym działaniem siłownika pneumatycznegojest popularnym wyborem dla zastosowań wymagających oporu korozji i niezawodnej kontroli przepływu. Ma wysoki współczynnik przepływu, umożliwiający wydajny przepływ płynów nawet w systemach na dużą skalę.
NaszSiłownik pneumatyczny zawór kulkowy kołnierzy ze stali nierdzewnejto kolejna doskonała opcja dla zastosowań, w których niezbędna jest trwałość i opór wysokociśnieniowy. Ma solidny projekt i wysoki współczynnik przepływu, dzięki czemu nadaje się do różnych zastosowań przemysłowych.
W przypadku aplikacji wymagających trójstronnej kontroli przepływu, naszPneumatyczne uruchamiane trójstronne zawory kulkowe ze stali nierdzewnejto najlepszy wybór. Oferuje precyzyjną kontrolę przepływu i wysoki współczynnik przepływu, zapewniając wydajne działanie w złożonych systemach rur.
Wniosek
Podsumowując, współczynnik przepływu jest istotnym parametrem, jeśli chodzi o zrozumienie wydajności zaworu pneumatycznego. Odgrywa kluczową rolę w wyborze zaworów, projektowaniu systemu i kontroli przepływu. Zrozumienie czynników wpływających na współczynnik przepływu i sposób go obliczyć, inżynierowie i projektanci mogą podejmować świadome decyzje przy wyborze zaworu dla określonego zastosowania.
Jako dostawca zaworów pneumatycznych, jesteśmy zaangażowani w zapewnianie naszym klientom zaworów wysokiej jakości, które oferują doskonałą wydajność przepływu. Jeśli masz jakieś pytania dotyczące współczynnika przepływu lub potrzebujesz pomocy w wyborze odpowiedniego zaworu do wniosku, nie wahaj się z nami skontaktować. Mamy zespół doświadczonych inżynierów, którzy mogą udzielić Ci eksperckich porad i wskazówek. Pracujmy razem, aby zapewnić, że system działał wydajnie i niezawodnie.
Odniesienia
- Crane Co., „Przepływ płynów przez zawory, łączniki i rury”, papier techniczny nr 410.
- ASME B16.34, „Zawory - Zakończone, gwintowane i spawalnicze”.
- ISO 5167, „Pomiar przepływu płynu za pomocą płytek kryzy, dysz i rur Venturi wstawionych w okrągłe przekrojowe przewody działające na pełne”.
