Jako dostawca zaworów motyla WCB często spotykam zapytania dotyczące współczynnika przepływu tych zaworów. Współczynnik przepływu, powszechnie oznaczony jako CV, jest kluczowym parametrem w polu kontroli płynu. Służy jako miara zdolności zaworu do przekazywania płynu w określonych warunkach. Zrozumienie współczynnika przepływu zaworu motyla WCB jest niezbędne dla inżynierów, projektantów systemów i użytkowników końcowych, ponieważ wpływa bezpośrednio na wydajność i wydajność systemów płynów.
Jaki jest współczynnik przepływu (CV)?
Współczynnik przepływu CV jest zdefiniowany jako liczba amerykańskich galonów na minutę (GPM) wody w 60 ° F, która przepłynie przez zawór z spadkiem ciśnienia 1 psi na zaworze. Innymi słowy, kwantyfikuje zdolność zaworu do umożliwienia przechodzenia płynu. Wyższa wartość CV wskazuje, że zawór może przekazać większą objętość płynu dla danego spadku ciśnienia.
W przypadku zaworu motyla WCB na współczynnik przepływu wpływa kilka czynników. Po pierwsze, wielkość zaworu odgrywa znaczącą rolę. Zawory o większych rozmiarach mają ogólnie wyższe wartości CV, ponieważ oferują większy obszar przepływu. Wraz ze wzrostem średnicy zaworu, rozszerza się również powierzchnia przekrojowa, w której płyn może przepływać, umożliwiając przechodzenie większej liczby płynów na jednostkę.
Po drugie, pozycja dysku zaworu wpływa na współczynnik przepływu. Zawór motyla WCB działa poprzez obracanie dysku w korpusie zaworu. Gdy dysk jest w pełni otwarty, zawór oferuje najmniejszy opór przepływu, a wartość CV jest maksymalna. Ponieważ dysk jest stopniowo zamknięty, powierzchnia przepływu jest zmniejszona, a wartość CV odpowiednio zmniejsza się.
Projekt korpusu zaworu i dysku wpływa również na współczynnik przepływu. Dobrze - zaprojektowane zawory motyli WCB o usprawnionych kształtach mogą zminimalizować ograniczenia przepływu i turbulencje, co powoduje wyższe wartości CV. Dodatkowo materiał składników zaworu może mieć pośredni wpływ na współczynnik przepływu. Na przykład zawór z gładkimi powierzchniami wewnętrznymi będzie miał mniejszy opór tarcia na przepływ, co może przyczynić się do stosunkowo wyższej wartości CV.
Obliczanie współczynnika przepływu zaworu motyla WCB
Obliczenie dokładnego współczynnika przepływu zaworu motyla WCB może być złożonym procesem. Zazwyczaj obejmuje testy laboratoryjne w kontrolowanych warunkach. Producenci zwykle przeprowadzają testy na swoich zaworach, aby określić wartości CV dla różnych rozmiarów zaworów i pozycji dysku. Wartości te są następnie podawane w dokumentacji technicznej zaworu.
W niektórych przypadkach do oszacowania współczynnika przepływu można zastosować wzory empiryczne. Jedna powszechna wzór do oszacowania CV zaworu motyla opiera się na rozmiarze zaworu i spadku ciśnienia na zaworze. Jednak te wzory są przybliżeniami i mogą nie być tak dokładne jak rzeczywiste wyniki testu.
Ogólny związek między szybkością przepływu (q), spadkiem ciśnienia (ΔP) i współczynnikiem przepływu (CV) jest podawany przez następujące równanie:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
gdzie Q jest szybkością przepływu w GPM, ΔP jest spadkiem ciśnienia na zaworze w PSI, a SG jest ciężarem właściwym płynu. W przypadku wody w 60 ° F, SG = 1.
Znaczenie współczynnika przepływu w projektowaniu systemu
Podczas projektowania systemu płynnego zawierającego zawór motyla WCB współczynnik przepływu jest kluczowym czynnikiem. Pomaga inżynierom określić odpowiedni rozmiar zaworu dla danej aplikacji. Jeśli wartość CV wybranego zaworu jest zbyt niska, zawór może nie być w stanie poradzić sobie z wymaganym natężeniem przepływu, co prowadzi do nadmiernego spadku ciśnienia i zmniejszonej wydajności systemu. Z drugiej strony, jeśli wartość CV jest zbyt wysoka, zawór może być duży, co może powodować wyższe koszty i potencjalne problemy operacyjne.
Na przykład w systemie dystrybucji wody dokładna znajomość współczynnika przepływu jest niezbędna do zapewnienia dostarczania odpowiedniej ilości wody do różnych części systemu. W zakładzie chemicznym współczynnik przepływu zaworu motyla WCB ma kluczowe znaczenie dla kontrolowania przepływu różnych chemikaliów, utrzymywania odpowiednich warunków reakcji i zapewnienia bezpieczeństwa procesu.
Zastosowania i rola współczynnika przepływu
Zawory motyli WCB są szeroko stosowane w różnych branżach, w tym w systemach oczyszczania wody i gazu, przetwarzaniu chemicznym i systemach HVAC. W każdym z tych zastosowań współczynnik przepływu odgrywa istotną rolę.
W roślinach oczyszczania wody zawory motyli WCB są stosowane do kontrolowania przepływu wody podczas różnych procesów oczyszczania. Współczynnik przepływu pomaga w regulacji natężenia przepływu, aby zapewnić skuteczne obróbkę wody. Na przykład podczas procesu filtracji wartość CV zaworu jest dostosowywana w celu utrzymania spójnego natężenia przepływu przez filtry, zapobiegając filtracji ponad - lub poniżej.
W przemyśle naftowym i gazowym zawory te są wykorzystywane w rurociągach do kontrolowania przepływu ropy naftowej, gazu ziemnego i produktów rafinowanych. Współczynnik przepływu ma kluczowe znaczenie dla optymalizacji przepływu tych płynów, minimalizacji strat ciśnienia oraz zapewnienia bezpiecznego i wydajnego działania systemu rurociągu.
W zakładach chemicznych zawory motyli WCB są stosowane do obsługi szerokiej gamy chemikaliów. Współczynnik przepływu służy do kontrolowania dokładnej ilości chemikaliów dodawanych do reakcji, zapewniając jakość i spójność produktów końcowych.
Powiązane produkty i ich znaczenie

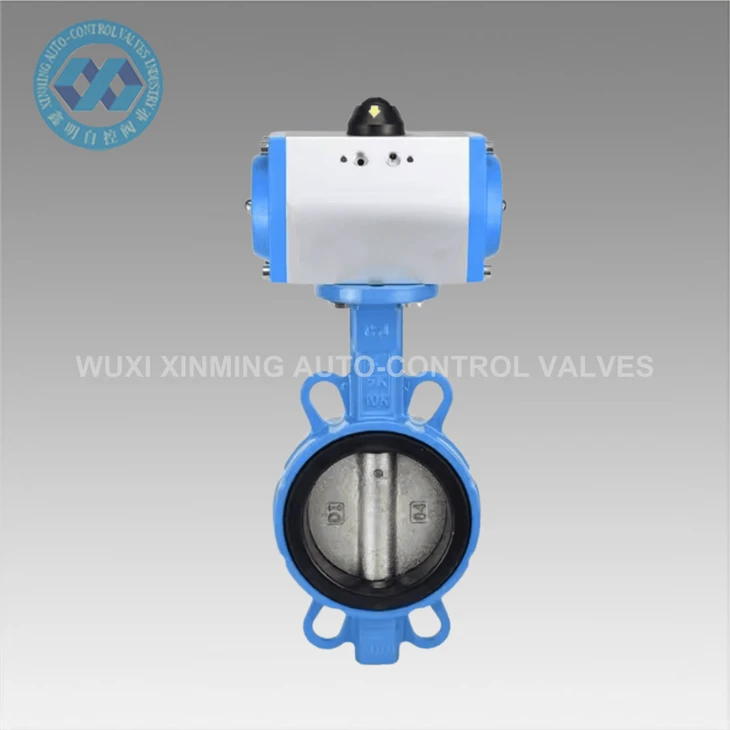

Jako dostawca oferujemy również szereg powiązanych produktów, takich jakStal nierdzewna SS304 316L Pneumatyczne zawór motyla zawór motyla. Zawory te są wykonane z wysokiej jakości stali nierdzewnej, która zapewnia doskonałą odporność na korozję. Uruchamianie pneumatyczne pozwala na precyzyjną kontrolę położenia dysku zaworu, co z kolei wpływa na współczynnik przepływu. Regulując ciśnienie pneumatyczne, zawór może być otwarty lub zamknięty, aby osiągnąć pożądany natężenie przepływu.
.Pneumatyczny zawór motyla: Kluczowy element optymalnej wydajności systemu pneumatycznegoto kolejny ważny produkt w naszym portfolio. Pneumatyczne zawory motyli są znane ze swoich szybkich czasów reakcji i niezawodnego działania. W systemie pneumatycznym współczynnik przepływu tych zaworów ma kluczowe znaczenie dla utrzymania właściwej równowagi powietrza lub innych gazów, zapewniając wydajne działanie całego systemu.

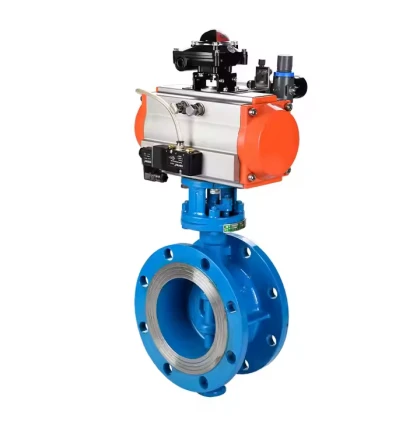

NaszPneumatyczne sanitarne zawory motyli o niskiej szybkości wyciekujest specjalnie zaprojektowany do zastosowań, w których higiena ma ogromne znaczenie, na przykład w branży spożywczej i napojów i produkcji farmaceutycznej. Niska szybkość upływu zapewnia, że nie ma zanieczyszczenia płynu. Współczynnik przepływu tych zaworów jest starannie skalibrowany, aby spełnić określone wymagania przepływu tych branż przy jednoczesnym zachowaniu wysokiego poziomu czystości.
Wniosek
Podsumowując, współczynnik przepływu zaworu motyla WCB jest podstawowym parametrem, który znacząco wpływa na wydajność układów płynów. Wpływają na to takie czynniki, jak wielkość zaworu, pozycja dysku i konstrukcja zaworu. Zrozumienie współczynnika przepływu jest niezbędne do właściwego wyboru zaworów i projektowania systemu.
Jako dostawca zaworów motyla i produktów pokrewnych WCB, jesteśmy zaangażowani w dostarczanie zaworów wysokiej jakości dokładnych danych współczynnika przepływu. Nasze produkty zostały zaprojektowane tak, aby zaspokoić różnorodne potrzeby różnych branż, zapewniając optymalną wydajność i wydajność.
Jeśli potrzebujesz zaworów motyla WCB lub któregokolwiek z naszych powiązanych produktów, zachęcamy do skontaktowania się z nami w celu uzyskania zamówień i dalszych dyskusji technicznych. Mamy zespół ekspertów, którzy mogą pomóc w wyborze odpowiedniego zaworu do konkretnej aplikacji, biorąc pod uwagę współczynnik przepływu i inne ważne czynniki.
Odniesienia
- Papier techniczny żurawia nr 410, „Przepływ płynów przez zawory, łączniki i rury”.
- Standard i wytyczne Stowarzyszenia Producentów Valve (VMA).
- Podręcznik inżynierów chemicznych Perry, odpowiednie sekcje dotyczące przepływu płynów i technologii zaworów.
