Hej! Jako dostawca zastawek motyla często pytają mnie o to, jak działają te sprytne zawory. Więc dzisiaj rozbiję dla ciebie zasadę obsługi miękkiego zaworu motyla.
Co to jest miękkie zawór motyla?
Po pierwsze, porozmawiajmy o tym, czym jest miękka zawór motyla. Jest to rodzaj zaworu, który używa dysku - podobnego do elementu zamykania, który obraca się wokół wału. Część „miękka” oznacza, że zawór ma miękki materiał, taki jak guma lub PTFE, na powierzchni uszczelniającej. To miękkie siedzenie pomaga utworzyć ciasne uszczelnienie po zamknięciu zaworu, zapobiegając wyciekom płynów lub gazów.
Podstawowa struktura
Miękki zawór motyla składa się z kilku kluczowych elementów. Jest korpus zaworu, który jest zewnętrzną obudową, która utrzymuje wszystko razem. Wewnątrz ciała znajduje się dysk, który jest okrągłym płytą, która obraca się, aby otworzyć i zamknąć zawór. Dysk jest podłączony do wału, a gdy wał obraca się, krążek również się porusza. I oczywiście jest miękkie siedzisko, które wynosi wnętrze korpusu zaworu, w którym dysk się kontaktuje.
Jak to się otwiera i zamyka
Działanie zaworu motyla z miękkim osadzonym jest dość prosta. Kiedy chcesz otworzyć zawór, obracasz siłownik (który może być ręczny, elektryczny, pneumatyczny lub hydrauliczny). Ten obrót siłownika powoduje, że wałk się obraca, a gdy wałk się obraca, dysk obraca się od pozycji prostopadłej do ścieżki przepływu do pozycji równoległej do niej. Gdy dysk jest równolegle do ścieżki przepływu, zawór jest w pełni otwarty, a płyn lub gaz mogą swobodnie przepływać.
I odwrotnie, kiedy chcesz zamknąć zawór, obracasz siłownik w przeciwnym kierunku. Wał obraca dysk z powrotem do pozycji prostopadłej do ścieżki przepływu. Gdy dysk zbliża się do miękkiego siedzenia, naciska do niego, tworząc ciasną uszczelkę. To zatrzymuje przepływ płynu lub gazu przez zawór.
Mechanizm uszczelnienia
Mechanizm uszczelnienia zaworu motyla miękkiego jest jedną z jego najważniejszych cech. Miękki materiał siedzący odkłada się lekko, gdy dysk naciska się do niego. To odkształcenie pozwala siedzeniu dostosować się do kształtu dysku, tworząc niezawodne uszczelnienie. Różne materiały z miękkich siedzeń mają różne właściwości. Na przykład gumowe siedzenia doskonale nadają się do zastosowań, w których potrzebne jest ciasne uszczelnienie, a płyn nie jest zbyt żrący. Z drugiej strony siedzenia PTFE są bardziej odporne na chemikalia i wysokie temperatury.
Zalety miękkich zaworów motyla
Istnieje kilka zalet stosowania miękkich zaworów motyla. Po pierwsze, są stosunkowo niedrogie w porównaniu z innymi rodzajami zaworów. Są również lekkie i łatwe w instalacji, co może zaoszczędzić czas i pieniądze podczas procesu instalacji. Kolejnym dużym plusem jest ich szybki czas otwarcia i zamknięcia. Ponieważ dysk musi tylko obrócić 90 stopni, aby przejść od całkowicie otwartego do całkowicie zamkniętego, możesz bardzo szybko kontrolować przepływ płynu lub gazu.
Miękkie zawory motylowe oferują również dobrą kontrolę przepływu. Pozycję dysku można dostosować do regulacji ilości płynu lub gazu przepływającego przez zawór. To sprawia, że nadają się do szerokiego zakresu zastosowań, od oczyszczalni wody po systemy HVAC.
Zastosowania
W wielu różnych branżach stosuje się miękkie zawory motyli. W przemyśle wody i ścieków są używane do kontrolowania przepływu wody w rurach. Mogą poradzić sobie zarówno z czystą wodą, jak i wodą z pewnym poziomem zanieczyszczeń. W przemyśle spożywczym i napojów zawory te są używane, ponieważ można je wykonać z materiałów, które są bezpieczne do kontaktu z produktami spożywczymi. Są również stosowane w przemyśle chemicznym, gdzie wybór miękkiego materiału siedzącego można dostosować do określonego chemikalia.
Różne rodzaje miękkich zaworów motyla
Oferujemy różnorodne miękkie zawory motyli, aby zaspokoić różne potrzeby klientów. Na przykład naszZawór motyla ze stali nierdzewnejjest wykonany z wysokiej jakości stali nierdzewnej, co czyni ją odporną na korozję. Jest odpowiedni do zastosowań, w których płyn jest żrący lub gdzie higiena jest problemem.

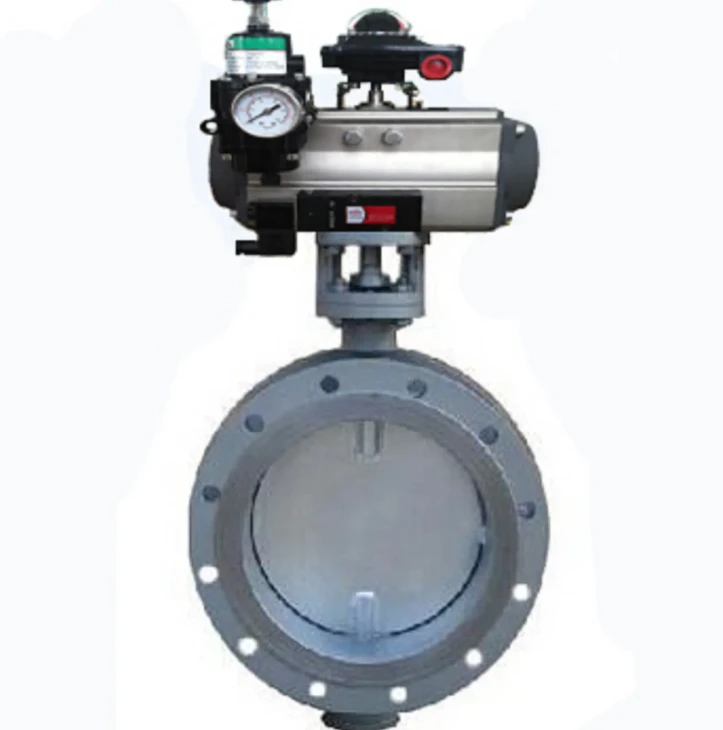

NaszPneumatyczny zawór motylowy o wysokiej wydajnoścido obsługi wykorzystuje sprężone powietrze. Jest znany z wysokiej wydajności i szybkiego czasu reakcji, dzięki czemu jest idealny do zastosowań, w których wymagane jest szybkie działanie zaworów.
A potem jestPodwójny kołnierz wentylacyjny korpus motyla pneumatyczna zawór obkładu. Ten zawór jest zaprojektowany specjalnie dla systemów wentylacji. Może skutecznie kontrolować przepływ powietrza i jest łatwy w instalacji między kołnierzami.
Konserwacja
Aby właściwie działała regularna konserwacja zaworu motyla, ważna jest regularna konserwacja. Należy sprawdzić miękkie siedzenie pod kątem oznak zużycia lub uszkodzenia. Jeśli siedzisko jest noszone, może nie stworzyć odpowiedniej pieczęci, co prowadzi do wycieku. Musisz również regularnie smarować wałek i siłownik, aby zapewnić płynne działanie. I upewnij się, że okresowo czyszczą zawór, aby usunąć wszelkie zanieczyszczenia, które mogłyby zakłócać jego wydajność.
Dlaczego warto wybrać nas jako swojego dostawcę
Jako dostawca zaworów motyli, mamy wiele do zaoferowania. Mamy szeroki zakres zaworów do wyboru, dzięki czemu można znaleźć idealny do swojej aplikacji. Nasze zawory są wytwarzane z materiałów o wysokiej jakości i są wytwarzane zgodnie z ścisłymi standardami. Mamy również zespół ekspertów, którzy mogą zapewnić wsparcie techniczne i porady. Niezależnie od tego, czy jesteś małą firmą, czy dużą firmą przemysłową, możemy zaspokoić Twoje potrzeby zaworu.
Porozmawiajmy o interesach
Jeśli jesteś na rynku miękkiego zaworu motyla lub innego rodzaju zaworu motyla, nie wahaj się skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiedni zawór dla twojego projektu i możemy oferować konkurencyjne ceny. Skontaktuj się z nami już dziś, aby rozpocząć proces zamówień i zobaczmy, w jaki sposób możemy współpracować, aby spełnić Twoje wymagania zaworów.
Odniesienia
- Podręcznik Valve, CRC Press
- Zawory przemysłowe: selekcja i rozmiar, Gulf Publishing Company
