Czy zawór motylkowy może być stosowany w zastosowaniach wymagających dużego przepływu?
W dziedzinie systemów kontroli płynów kwestią dużego zainteresowania jest możliwość efektywnego wykorzystania przepustnicy w zastosowaniach wymagających dużego przepływu. Jako wiodący dostawca przepustnic posiadamy dogłębną wiedzę i praktyczne doświadczenie, które pozwalają nam przedstawić spostrzeżenia w tej kwestii.
Zrozumienie zaworów motylkowych
Zawory motylkowe to zawory ćwierćobrotowe, które wykorzystują dysk zamontowany na obracającym się wale do kontrolowania przepływu płynów. Gdy zawór jest całkowicie otwarty, dysk jest ustawiony równolegle do kierunku przepływu, umożliwiając przepływ płynu ze stosunkowo niskim oporem. Gdy zawór jest zamknięty, dysk jest ustawiony prostopadle do przepływu, blokując przejście.

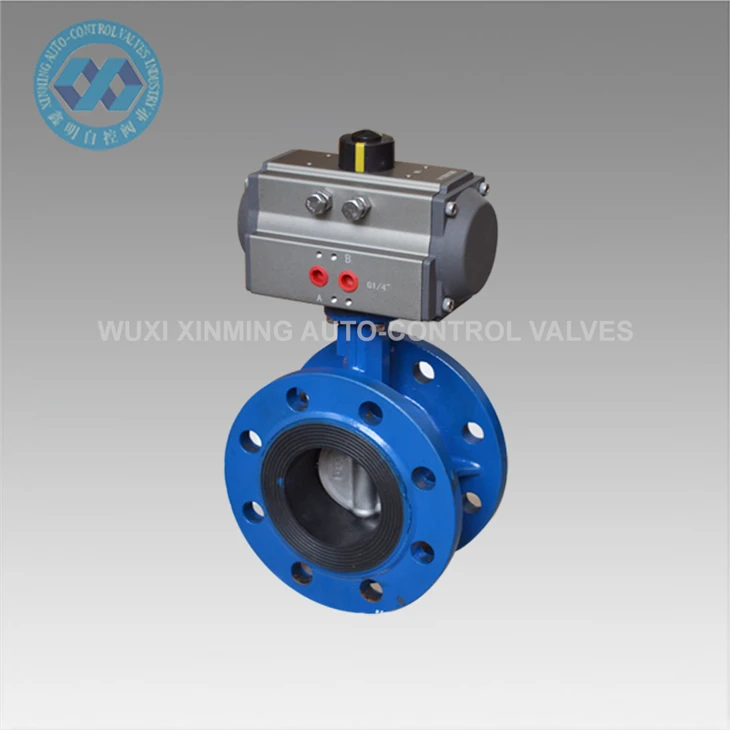

W naszej ofercie dostępne są różne typy zaworów motylkowych, npPneumatyczny zawór motylkowy: kluczowy element zapewniający optymalną wydajność układu pneumatycznego,Zawór motylkowy kołnierzowy, IWysokowydajny zawór motylkowy z PVC. Każdy typ ma swoje unikalne cechy i nadaje się do różnych scenariuszy zastosowań.
Zalety przepustnic w zastosowaniach o dużym przepływie
Niski spadek ciśnienia
Jedną z kluczowych zalet przepustnic w zastosowaniach wymagających dużego przepływu jest ich stosunkowo niski spadek ciśnienia. Opływowa konstrukcja dysku zaworu, zwłaszcza przy pełnym otwarciu, pozwala na płynny przepływ płynu. W systemach o dużym przepływie minimalizacja spadku ciśnienia ma kluczowe znaczenie, ponieważ pomaga zmniejszyć zużycie energii. Na przykład w dużych sieciach dystrybucji wody lub przemysłowych systemach chłodzenia, w których konieczna jest cyrkulacja dużych ilości wody, zawór niskociśnieniowy, taki jak przepustnica, może znacznie obniżyć wymaganą moc pompowania, co skutkuje oszczędnościami w dłuższej perspektywie.
Szybka obsługa
Zawory motylkowe można otwierać i zamykać za pomocą ćwierć obrotu wału. Ta szybka operacja jest bardzo korzystna w zastosowaniach o dużym przepływie, gdzie może być konieczna szybka kontrola przepływu. W sytuacjach awaryjnych, takich jak odcięcie przepływu dużej ilości płynu, aby zapobiec uszkodzeniu systemu, zawór motylkowy można uruchomić znacznie szybciej w porównaniu do innych typów zaworów, takich jak zasuwy, które wymagają wielu obrotów do otwarcia lub zamknięcia.
Kompaktowa konstrukcja
Zawory motylkowe mają zwartą konstrukcję, co jest zaletą w zastosowaniach o dużym przepływie, gdzie przestrzeń może być ograniczona. Na przykład w zakładach przemysłowych często na ograniczonej przestrzeni znajduje się wiele rur i urządzeń. Kompaktowy rozmiar przepustnic pozwala na łatwiejszą instalację i integrację z istniejącym systemem rurociągów bez zajmowania nadmiernej przestrzeni. Może to również uprościć ogólny układ systemu i zmniejszyć potrzebę stosowania dodatkowych konstrukcji wsporczych.
Koszt - Skuteczność
W porównaniu do innych typów zaworów stosowanych w zastosowaniach wymagających dużego przepływu, takich jak zawory kulowe lub zawory kulowe, przepustnice są na ogół bardziej opłacalne. Wymagają mniej materiału do produkcji, a ich prostsza konstrukcja oznacza także niższe koszty produkcji. Dodatkowo niższe zużycie energii wynikające z niskiego spadku ciśnienia dodatkowo przyczynia się do opłacalności w całym okresie eksploatacji zaworu.
Rozważania dotyczące stosowania przepustnic w zastosowaniach o dużym przepływie
Charakterystyka przepływu
Chociaż przepustnice zapewniają niski spadek ciśnienia w pozycji całkowicie otwartej, ich charakterystyka przepływu może znacznie się zmienić, gdy zawór zaczyna się zamykać. Tarcza przepustnicy może powodować pewne turbulencje w przepływie, zwłaszcza przy częściowym otwarciu. W zastosowaniach o dużym przepływie, gdzie wymagana jest precyzyjna kontrola przepływu, może zaistnieć potrzeba dokładnej oceny tej turbulencji. Na przykład w niektórych zakładach przetwórstwa chemicznego, gdzie należy dokładnie kontrolować natężenie przepływu i mieszanie różnych płynów, wyzwaniem może być nieliniowa charakterystyka przepływu przepustnic przy częściowym otwarciu.
Wydajność uszczelniania
W zastosowaniach wymagających dużego przepływu zapewnienie odpowiedniego uszczelnienia jest niezbędne, aby zapobiec wyciekom. Chociaż nowoczesne przepustnice są zaprojektowane z ulepszonymi mechanizmami uszczelniającymi, przepływy o dużej prędkości mogą powodować dodatkowe obciążenie uszczelek zaworów. Z biegiem czasu może to prowadzić do zużycia uszczelek, a w rezultacie do wycieków. W zastosowaniach, w których obsługiwany płyn jest niebezpieczny lub wartościowy, np. w przemyśle naftowym i gazowym, utrzymanie wysokiego poziomu skuteczności uszczelnienia jest sprawą najwyższej wagi. Aby zapewnić niezawodne działanie, konieczna jest regularna kontrola i konserwacja uszczelek zaworów.
Wybór materiału
Wybór materiałów na przepustnice w zastosowaniach wymagających dużych przepływów ma kluczowe znaczenie. Korpus zaworu, dysk i uszczelki muszą być w stanie wytrzymać przepływ dużej prędkości, ciśnienie i właściwości tłoczonego płynu. Na przykład w zakładach odsalania wody morskiej, w których płyn jest silnie korozyjny, wymagane są zawory wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub specjalne stopy. Ponadto należy dobrać materiał gniazda zaworu, aby zapewnić dobre uszczelnienie i odporność na zużycie w warunkach dużego przepływu.
Studia przypadków
Stacja Uzdatniania Wody
W dużej stacji uzdatniania wody na głównych rurociągach poboru i dystrybucji wody zainstalowano przepustnice. Wysoka przepustowość przepustnic pozwoliła na efektywne pobranie wody ze źródła i dystrybucję w całej instalacji. Niski spadek ciśnienia na zaworach zmniejszył zużycie energii przez układ pompujący. Funkcja szybkiego zamykania przepustnic przydała się także w przypadku sytuacji awaryjnych, takich jak nagła blokada rurociągu. Dzięki szybkiemu odcięciu przepływu zapobiegnięto uszkodzeniu wyposażenia znajdującego się za nim.
Zakład wytwarzania energii
W elektrowni w układzie wody chłodzącej zastosowano przepustnice. Kompaktowa konstrukcja zaworów ułatwiła ich instalację w ograniczonej przestrzeni dostępnej wokół wież chłodniczych i wymienników ciepła. Niski koszt przepustnic w połączeniu z ich niezawodnym działaniem sprawił, że są one opłacalnym wyborem w przypadku zastosowań z wysokim przepływem wody chłodzącej.
Wniosek
Podsumowując, przepustnice rzeczywiście można stosować w zastosowaniach wymagających dużego przepływu. Ich niski spadek ciśnienia, szybka obsługa, zwarta konstrukcja i opłacalność sprawiają, że są one realną opcją dla wielu systemów o dużym przepływie. Jednakże ważne jest, aby dokładnie rozważyć charakterystykę przepływu, skuteczność uszczelnienia i dobór materiałów, aby zapewnić niezawodne i wydajne działanie.
Jako zaufany dostawca przepustnic, dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości, które spełniają specyficzne wymagania zastosowań wymagających dużych przepływów. Nasz zespół ekspertów może pomóc w wyborze najbardziej odpowiedniego typu zaworu i materiału dla Twojego projektu. Jeśli chcesz dowiedzieć się więcej o naszych przepustnicach lub masz projekt wymagający rozwiązań w zakresie zaworów o wysokim przepływie, zapraszamy do kontaktu w celu dalszej dyskusji i negocjacji w sprawie zamówienia.
