Zapewnienie właściwego wyrównania ceramicznego zaworu kulowego podczas instalacji ma kluczowe znaczenie dla jego optymalnej wydajności i długowieczności. Jako renomowany dostawca ceramicznego zaworu kulowego rozumiem znaczenie tego procesu i jestem tutaj, aby podzielić się cennymi spostrzeżeniami na temat osiągnięcia precyzyjnego wyrównania.
Zrozumienie znaczenia wyrównania
Przed zagłębieniem się w proces instalacji konieczne jest zrozumienie, dlaczego właściwe wyrównanie jest tak ważne. Niewłaściwy ceramiczny zawór kulowy może prowadzić do szeregu problemów, w tym wycieków, zmniejszonej kontroli przepływu, przedwczesnego zużycia, a nawet awarii systemu. Gdy zawór nie jest prawidłowo wyrównany, kula nie może usiąść prawidłowo w korpusie zaworu, powodując szczeliny, które pozwalają na ucieczkę płynu lub gazu. To nie tylko zagraża wydajności systemu, ale może również stanowić zagrożenia bezpieczeństwa w niektórych zastosowaniach.
Przygotowanie wstępne
Pierwszym krokiem w zapewnieniu właściwego wyrównania jest dokładne przygotowanie wstępne. Zacznij od dokładnej kontroli zaworu i wszystkich powiązanych komponentów, takich jak kołnierze, uszczelki i rurki. Sprawdź wszelkie oznaki uszkodzeń, deformacji lub gruzu, które mogą wpływać na wyrównanie lub wydajność zaworu. Dokładnie wyczyść wszystkie elementy, aby usunąć brud, rdzę lub inne zanieczyszczenia.
Następnie zmierz wymiary zaworu i rurociągu, aby zapewnić odpowiednie dopasowanie. Zawór powinien być prawidłowym rozmiarem i oceną ciśnienia dla określonego zastosowania. Ważne jest również, aby potwierdzić, że ruroć jest proste i wolne od zakrętów lub zwrotów, które mogą spowodować niewspółosiowość. W razie potrzeby użyj odpowiednich narzędzi do wyprostowania rurociągu lub dokonywania niezbędnych regulacji.
Techniki wyrównania
Kontrola wzrokowa
Kontrola wizualna jest prostym, ale skutecznym sposobem rozpoczęcia procesu wyrównania. Umieść zawór w pożądanej pozycji w systemie rurowym i wizualnie sprawdź, czy nie ma oczywistych oznak niewspółosiowości. Poszukaj szczeliny między kołnierzami zaworu a kołnierzami rur lub dowolnej widocznej niewspółosiowości korpusu zaworu z rurami. Użyj prostego poziomu lub poziomu, aby pomóc Ci ustalić, czy zawór jest prosty i poziom.
Korzystanie z narzędzi wyrównania
Oprócz kontroli wizualnej dostępnych jest kilka narzędzi wyrównania, które mogą pomóc zapewnić precyzyjne wyrównanie. Jednym powszechnie używanym narzędziem jest system wyrównania laserowego. Ten system projektuje wiązkę laserową na zaworze i rurę, umożliwiając dokładne zmierzenie i dostosowanie wyrównania. Systemy wyrównania laserowego są bardzo dokładne i mogą wykryć nawet najmniejsze niewspółosiowości.
Innym przydatnym narzędziem jest wskaźnik wybierania. Wskaźnik tarczy można użyć do pomiaru niewspółosiowości między zaworem a rurociągiem. Przymocowując wskaźnik pokrętła do zaworu lub rurociągu i przesuwając go wzdłuż powierzchni, możesz zmierzyć wszelkie odchylenia od pożądanego wyrównania. Informacje te można następnie wykorzystać do wprowadzenia niezbędnych korekt.
Wyrównanie kołnierza
Właściwe wyrównanie kołnierza ma kluczowe znaczenie dla ogólnego wyrównania ceramicznego zaworu kulowego. Podczas podłączania zaworu z rurociągi za pomocą kołnierzy upewnij się, że twarze kołnierza są równoległe, a otwory śruby są odpowiednio wyrównane. Użyj narzędzia do wyrównania kołnierza lub zestawu śrub, aby utrzymać kołnierze na miejscu podczas procesu wyrównania. Pamiętaj, aby równomiernie dokręcić śruby, aby uniknąć nierównomiernego obciążenia kołnierzy, co może spowodować niewspółosiowość.
Proces instalacji
Po zweryfikowaniu wyrównania nadszedł czas, aby kontynuować instalację. Zacznij od nałożenia odpowiedniej uszczelki na twarze kołnierza zaworu i rurociągu. Uszczelka powinna być właściwym rozmiarem i materiałem dla określonego zastosowania. Ostrożnie umieść zawór w pozycji i wyrównaj otwory śrubowe z kołnierzami rur. Włóż śruby przez otwory i rękę - dokręć je, aby przytrzymać zawór na miejscu.
Następnie użyj klucza momentu obrotowego, aby dokręcić śruby do zalecanej wartości momentu obrotowego. Ponad - dokręcanie lub pod stopieniem - śruby może prowadzić do niewspółosiowości lub wycieków. Patrz specyfikacje producenta zaworu, aby uzyskać prawidłowe wartości momentu obrotowego. Dokręć śruby we wzorze przekrętu, aby zapewnić równomierne rozkład siły dokręcania.
Testowanie i weryfikacja
Po zakończeniu instalacji ważne jest, aby przetestować zawór, aby zapewnić prawidłowe wyrównanie i funkcjonalność. Przeprowadź test ciśnienia, aby sprawdzić wszelkie wycieki. Stopniowo zwiększaj ciśnienie w układzie i monitoruj zawór pod kątem jakichkolwiek oznak wycieku. W przypadku wykrycia jakiegokolwiek wycieków natychmiast wyłącz system i dokonaj niezbędnych regulacji.
Oprócz testu ciśnienia wykonaj również test przepływu, aby sprawdzić, czy zawór działa poprawnie. Otwórz i zamknij zawór kilka razy, aby zapewnić płynną obsługę i właściwą kontrolę przepływu. Sprawdź natężenie przepływu i spadek ciśnienia przez zawór, aby upewnić się, że znajdują się one w dopuszczalnym zakresie.
Wniosek
Właściwe wyrównanie ceramicznego zaworu kulowego podczas instalacji jest krytycznym krokiem, którego nie należy przeoczyć. Podążając za krokami przedstawionymi powyżej, możesz upewnić się, że zawór jest instalowany prawidłowo i optymalnie funkcjonuje. Jako ceramiczny dostawca zaworów kulowych jestem zaangażowany w zapewnianie naszym klientom zaworów wysokiej jakości i kompleksowego wsparcia. Jeśli masz jakieś pytania lub potrzebujesz dalszej pomocy w instalacji naszych ceramicznych zaworów kulowych, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w pełni wykorzystać nasze produkty i zapewnić sukces twoich projektów.

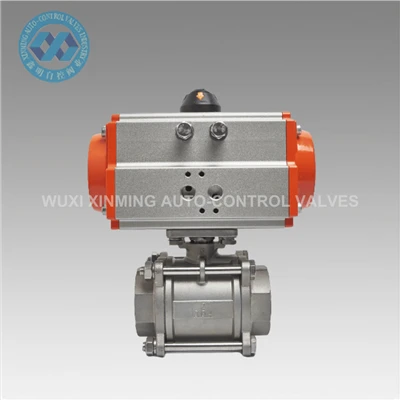

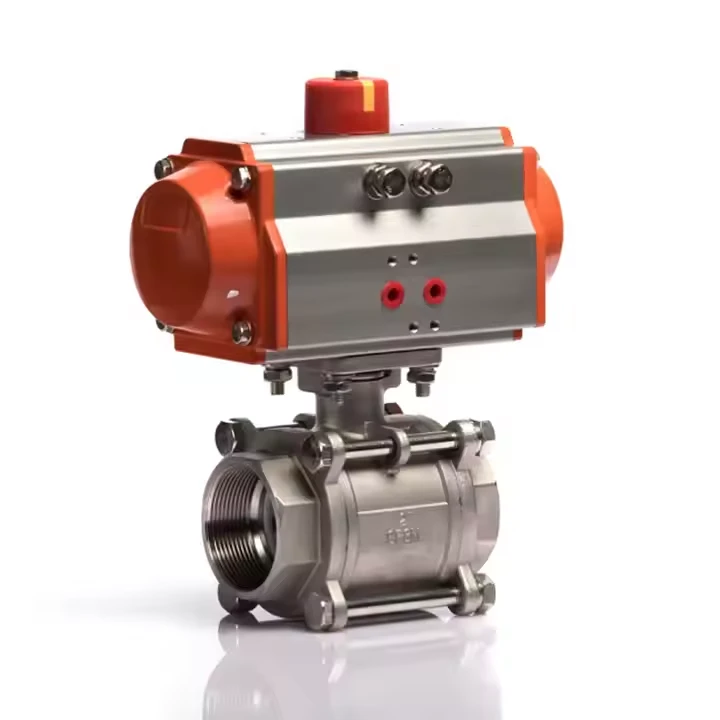

Jeśli chcesz zbadać nasz zakres produktów, możesz sprawdzić naszeZawór kulowy 2PCWPneumatyczne zawory kulkowe: zawory rdzeniowe w systemach rurociągów przemysłowych, IPneumatyczny zawór kulkowy gwintowany.
Aby uzyskać więcej informacji na temat ceramicznej instalacji i wyrównania zaworów kulowych, a także omówić swoje szczególne wymagania i potencjalne zamówienia, nie krępuj się do nas. Nasz zespół ekspertów jest gotowy pomóc w znalezieniu najlepszych rozwiązań dla twoich potrzeb przemysłowych.
Odniesienia
- Instalacja instalacji zaworów i instrukcji konserwacji wiodących producentów
- Standardy i wytyczne branżowe dotyczące instalacji i wyrównania zaworów
