Hej! Jako dostawca cienkich zaworów kulowych widziałem z pierwszej ręki, jak kluczowe jest właściwe wyrównanie podczas instalacji. Niewłaściwy cienki zawór kulkowy może prowadzić do wszelkiego rodzaju problemów, takich jak wycieki, zmniejszona wydajność przepływu, a nawet przedwczesna zużycie. Tak więc na tym blogu podzielę się kilkoma wskazówkami, jak zapewnić właściwe wyrównanie cienkiego zaworu kulowego podczas instalacji.
Przed - kontrole instalacji
Przed rozpoczęciem procesu instalacji ważne jest, aby wykonać kilka czeków. Po pierwsze, upewnij się, że masz odpowiedni zawór do pracy. Sprawdź specyfikacje zaworu w stosunku do wymagań systemowych. Nie chcesz skończyć z zaworem, który jest zbyt mały lub zbyt duży na potok.
Sprawdź zawór pod kątem wszelkich widocznych uszkodzeń. Poszukaj pęknięć, wgnieceń lub jakichkolwiek oznak korozji. Uszkodzony zawór nie działa poprawnie, nawet jeśli jest doskonale wyrównany. Sprawdź także powierzchnie godowe zaworu i rurociągu. Powinny być czyste i wolne od gruzu. Wszelkie brudu lub brudu mogą zapobiec właściwej pieczęci i wyrównaniu.
Pomiar i oznaczenie
Dokładny pomiar jest kluczem do właściwego wyrównania. Użyj niezawodnego narzędzia pomiarowego, takiego jak miara taśm lub zacisku, aby zmierzyć średnicę rurociągu i zaworu. Upewnij się, że pomiary pasują. Jeśli istnieje znacząca różnica, może być konieczne poszukiwanie adaptera lub innego zaworu.
Po potwierdzeniu pomiarów zaznacz rurociąg i zawór. Zaznacz linię środkową zarówno rurociągu, jak i zaworu. Pomoże to poprawnie je wyrównać podczas instalacji. Możesz użyć stałego znacznika lub pisarza, aby wyrządzić ślady.
Ustawienie zaworu
Podczas ustawienia zaworu ważne jest, aby wziąć pod uwagę kierunek przepływu. Większość cienkich zaworów kulowych ma strzałkę wskazującą kierunek przepływu. Upewnij się, że strzałka na zaworze jest zgodna z kierunkiem przepływu w rurociągu. Nieprawidłowy kierunek przepływu może prowadzić do zmniejszonej wydajności, a nawet uszkodzenia zaworu.
Ostrożnie umieść zawór w rurociągu. Staraj się wyrównać linie centralne zaworu i rurociągu tak blisko, jak to możliwe. Może być konieczne użycie urządzenia do podnoszenia, takiego jak wciągnik lub dźwig, do większych zaworów. Upewnij się, że zawór jest poziomu i nie przechyla się od jednej strony.
Za pomocą narzędzi wyrównania
Dostępnych jest kilka narzędzi do wyrównania, które mogą pomóc w zapewnieniu właściwego wyrównania. Jednym z najczęstszych narzędzi jest narzędzie do wyrównania kołnierza. Jeśli twój cienki zawór kulkowy ma kołnierze, to narzędzie może być bardzo przydatne. Pomaga wyrównać otwory śrubowe w kołnierzach zaworu i rurociągu. Zapewnia to, że śruby można łatwo włożyć i że zawór jest odpowiednio osadzony.
Innym narzędziem jest narzędzie do wyrównania lasera. To narzędzie wykorzystuje wiązkę laserową, aby zapewnić precyzyjne odniesienie do wyrównania. Może być szczególnie przydatny w przypadku długich rurociągów lub gdy wymagana jest wysoka precyzja. Korzystając z narzędzia do wyrównania laserowego, możesz upewnić się, że zawór jest wyrównany w ramach bardzo małej tolerancji.
Dokręcanie śrub
Gdy zawór jest w pozycji i odpowiednio wyrównany, nadszedł czas, aby dokręcić śruby. Ale nie zwariuj i nie zacieśnij ich od razu. Musisz przestrzegać określonej sekwencji zaostrzenia. Zacznij od dokręcania śrub w wzorze krzyżowym. Pomaga to równomiernie rozłożyć ciśnienie wokół kołnierza i zapewnia odpowiednie uszczelnienie.
Użyj klucza momentu obrotowego, aby dokręcić śruby do zalecanej wartości momentu obrotowego. Ponad - Dokręcenie śrub może uszkodzić zawór lub rurociąg, podczas gdy zaostrzenie może prowadzić do wycieków. Odpowiednie wartości momentu obrotowego znajdują się w instrukcji instalacji zaworu.
Testowanie wyrównania
Po zainstalowaniu zaworu i dokręceniu śrub ważne jest przetestowanie wyrównania. Możesz przeprowadzić kontrolę wizualną, aby upewnić się, że zawór wygląda odpowiednio. Sprawdź wszelkie oznaki niewspółosiowości, takie jak luki między kołnierzami lub zaworem, który wydaje się być przechylony.
Możesz także wykonać test ciśnienia. Naciskaj na system i sprawdź, czy nie ma wycieków. Jeśli pojawią się wycieki, może to być znak niewspółosiowości. W takim przypadku może być konieczne poluzowanie śrub, wyrównanie zaworu, a następnie odkręcić śruby.
Powszechne problemy i rozwiązania wyrównania
Czasami możesz napotkać niektóre powszechne problemy z wyrównaniem podczas instalacji. Jednym z powszechnych problemów jest niewspółosiowość kołnierza. Może się to zdarzyć, jeśli kołnierze nie są odpowiednio obrabiane lub jeśli rurociąg nie jest prosty. Aby rozwiązać ten problem, możesz użyć podkładek do dostosowania wyrównania. Podkładki to cienkie kawałki materiału, które można umieścić między kołnierzami, aby skorygować wyrównanie.
Kolejną kwestią jest niewspółosiowość zastawki. Może to powodować problemy z działaniem zaworu. Jeśli zauważysz, że łodyga zaworu nie porusza się płynnie lub że zawór jest trudny do otwarcia i zamykania, może to wynikać z niekwestionowania STEM. W takim przypadku może być konieczne zdemontaż zaworu i wyrównać łodygę.
Znaczenie właściwego wyrównania dla różnych rodzajów cienkich zaworów kulowych

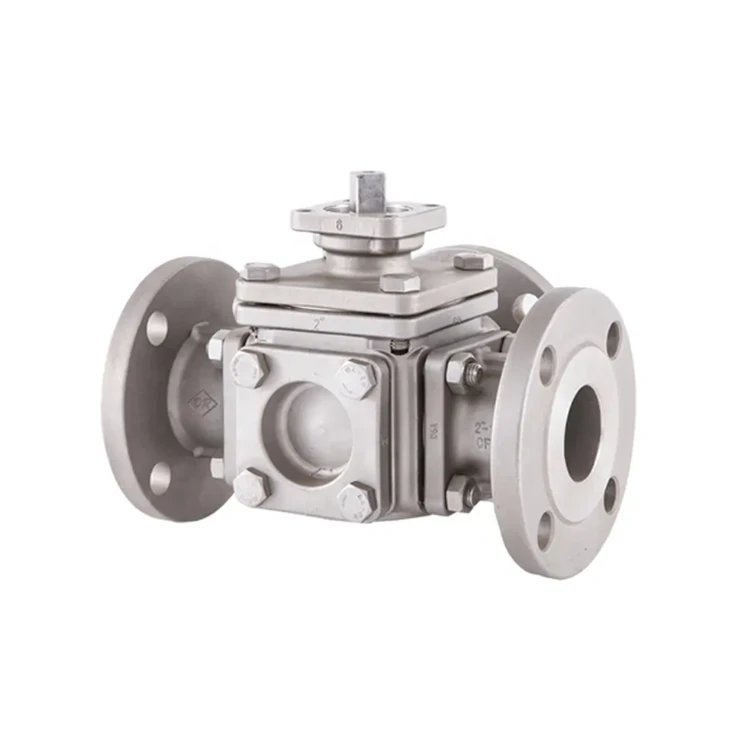

Różne rodzaje cienkich zaworów kulowych mają różne wymagania dotyczące wyrównania. Na przykład180 stopni siłowca pneumatyczna 3 -drogi zawór kulowynależy dokładnie wyrównać, aby zapewnić prawidłowe działanie siłownika. Niewłaściwy zawór może spowodować awarię siłownika, co prowadzi do problemów z kontrolą przepływu.
.Podwójny zawór piłki w kształcie trzechwymaga również starannego wyrównania. Projekt w kształcie l - oznacza, że zawór musi być prawidłowo ustawiony, aby kierować przepływem zgodnie z przeznaczeniem. Wszelkie niewspółosiowości może zakłócić wzór przepływu i zmniejszyć wydajność systemu.
Wysokie - wydajność elektryczne zawory kulkowe do niezawodnego działaniato inny typ, który wymaga właściwego wyrównania. Zawory te są często używane w krytycznych aplikacjach, w których kluczowa jest niezawodność. Niewłaściwy elektryczny zawór kulowy może prowadzić do problemów elektrycznych i wpływać na ogólną wydajność systemu.
Wniosek
Zapewnienie właściwego wyrównania cienkiego zaworu kulowego podczas instalacji jest niezbędne ze względu na jego optymalną wydajność i długowieczność. Wykonanie kroków, które przedstawiłem na tym blogu, od kontroli wstępnej instalacji po testowanie wyrównania, możesz uniknąć wielu typowych problemów związanych z niewspółosiowymi zaworami.
Jeśli jesteś na rynku wysokiej jakości cienkich zaworów kulowych, jesteśmy tutaj, aby pomóc. Oferujemy szeroką gamę cienkich zaworów kulowych zaprojektowanych w celu zaspokojenia twoich konkretnych potrzeb. Niezależnie od tego, czy potrzebujesz prostego zaworu dwóch - czy bardziej złożonego zaworu trzy - drogi, mamy cię. Jeśli masz jakieś pytania lub chcesz omówić swoje wymagania, skontaktuj się z nami. Zawsze chętnie pomożemy znaleźć odpowiedni zawór i zapewnić płynny proces instalacji.
Odniesienia
- Instrukcje instalacji zaworów
- Standardy branżowe dotyczące instalacji zaworów
- Przewodniki techniczne dotyczące dopasowania rur i wyrównania zaworów
