Hej tam! Jako dostawca elektrozaworów widziałem na własne oczy, jak ważny jest wybór odpowiedniej cewki do elektrozaworu. Nie chodzi tylko o wpięcie tam jakiejś starej cewki; może to wpłynąć lub zakłócić działanie zaworu. Przyjrzyjmy się więc, jak wybrać idealną cewkę do zaworu elektromagnetycznego.
Zrozumienie podstaw cewek zaworów elektromagnetycznych
Na początek porozmawiajmy o tym, co właściwie robi cewka zaworu elektromagnetycznego. Cewka zaworu elektromagnetycznego jest urządzeniem elektromechanicznym, które przekształca energię elektryczną w energię mechaniczną. Gdy prąd elektryczny przepływa przez cewkę, wytwarza pole magnetyczne. To pole magnetyczne następnie porusza tłokiem wewnątrz zaworu, który otwiera lub zamyka zawór, regulując przepływ płynu lub gazu.
Dostępne są różne typy cewek, a najbardziej popularne to cewki AC (prądu przemiennego) i DC (prądu stałego). Cewki prądu przemiennego są zwykle używane w zastosowaniach, w których źródłem zasilania jest prąd przemienny, jak w większości zastosowań przemysłowych. Są znane ze swojego wysokiego momentu rozruchowego, co oznacza, że mogą szybko poruszyć tłokiem, aby otworzyć lub zamknąć zawór. Z drugiej strony cewki prądu stałego są używane, gdy dostępne jest zasilanie prądem stałym. Są bardziej energooszczędne i wytwarzają mniej ciepła w porównaniu do cewek AC.
Czynniki, które należy wziąć pod uwagę przy wyborze cewki
Woltaż
Jednym z najważniejszych czynników, które należy wziąć pod uwagę, jest napięcie cewki. Musisz upewnić się, że napięcie cewki odpowiada napięciu zasilania w Twojej aplikacji. Jeżeli napięcie jest zbyt niskie, cewka może nie generować siły magnetycznej wystarczającej do prawidłowego działania zaworu. I odwrotnie, jeśli napięcie jest zbyt wysokie, może to spowodować przegrzanie cewki i spowodować jej spalenie.
Na przykład, jeśli twoje zasilanie wynosi 24 V DC, powinieneś wybrać cewkę DC o napięciu 24 V. Zawsze dobrze jest dokładnie sprawdzić wymagania napięciowe swojego systemu przed dokonaniem zakupu.
Ocena temperatury
Istotna jest także temperatura znamionowa cewki. Różne środowiska mają różne zakresy temperatur, a cewka musi być w stanie wytrzymać te temperatury bez utraty wydajności. Na przykład w środowisku przemysłowym o wysokiej temperaturze potrzebna będzie cewka odporna na wysokie temperatury. Jeśli używasz cewki o niskiej temperaturze znamionowej w gorącym środowisku, może ona szybko ulec degradacji i doprowadzić do awarii zaworu.
Cykl pracy
Cykl pracy odnosi się do czasu, przez jaki cewka jest zasilana w porównaniu do czasu całkowitego. Istnieją różne typy cykli pracy, takie jak praca ciągła, przerywana i praca krótkotrwała. Cewka do pracy ciągłej jest zaprojektowana tak, aby była pod napięciem przez cały czas, natomiast cewka do pracy przerywanej może być zasilana przez pewien czas, a następnie odłączana od zasilania.
Jeśli wybierzesz cewkę o niewłaściwym cyklu pracy, może się ona przegrzać i działać nieprawidłowo. Na przykład użycie cewki o krótkotrwałym działaniu do pracy ciągłej spowoduje jej przegrzanie i ostatecznie awarię.
Klasa izolacji
Klasa izolacji cewki określa jej odporność na przebicie elektryczne. Wyższe klasy izolacji mogą wytrzymać większe napięcie i ciepło bez awarii. Wybierając cewkę, należy wziąć pod uwagę środowisko elektryczne, w którym będzie ona działać. W środowisku wysokiego napięcia lub wysokiej temperatury zalecana jest cewka o wyższej klasie izolacji.
Materiały i konstrukcja cewek
Materiały użyte do budowy cewki mogą również wpływać na jej działanie. Najpopularniejszymi materiałami na uzwojenia cewek są miedź i aluminium. Miedź jest lepszym przewodnikiem prądu elektrycznego niż aluminium, co oznacza, że może efektywniej przesyłać energię elektryczną. Jednak miedź jest również droższa.
Ważny jest także materiał izolacyjny. Dobra izolacja może zapobiec zwarciom i wydłużyć żywotność cewki. Niektóre cewki wykorzystują żywicę epoksydową lub inne rodzaje materiałów izolacyjnych w celu ochrony uzwojenia.
Kompatybilność z zaworem elektromagnetycznym
Bardzo ważne jest, aby upewnić się, że cewka jest kompatybilna z zaworem elektromagnetycznym. Różne zawory mają różne rozmiary i konstrukcje, a cewka musi być odpowiednio dopasowana. Sposób montażu cewki powinien odpowiadać wymaganiom montażowym zaworu.
Na przykład niektóre zawory mają gwintowane połączenie z cewką, podczas gdy inne mają konstrukcję montowaną zatrzaskowo lub kołnierzowo. Przed wyborem cewki upewnij się, że znasz specyfikację zaworu.
Zastosowanie – szczegółowe uwagi
Dużą rolę w doborze cewki odgrywa również aplikacja, w której zawór elektromagnetyczny będzie używany. Rzućmy okiem na kilka typowych zastosowań:
Automatyka przemysłowa

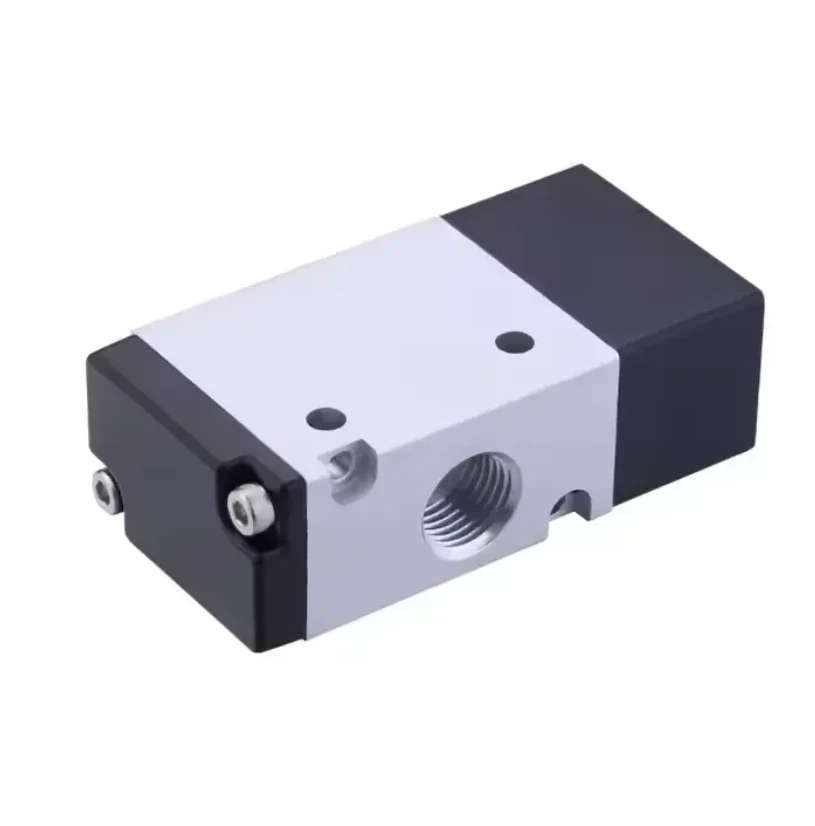

W automatyce przemysłowej zawory elektromagnetyczne służą do sterowania przepływem płynów i gazów w różnych procesach. Do zastosowań takich jakZawór elektromagnetyczny siłownika pneumatycznego sterowania powietrzem automatyki przemysłowej, będziesz potrzebować cewki, która wytrzyma pracę z wysoką częstotliwością. Cewki te powinny charakteryzować się krótkim czasem reakcji, aby zapewnić szybkie otwieranie i zamykanie zaworu, co jest kluczowe dla wydajnych procesów automatyzacji.
Układy pneumatyczne
Układy pneumatyczne wykorzystują do działania sprężone powietrze. Zawory elektromagnetyczne w układach pneumatycznych często wymagają cewek, które mogą pracować pod ciśnieniem i natężeniem przepływu sprężonego powietrza. AWysokowydajny dwupozycyjny pięciodrogowy pneumatyczny zawór elektromagnetyczny z cewką elektrycznąmoże potrzebować cewki, która może wygenerować siłę wystarczającą do pokonania ciśnienia powietrza i płynnego poruszania tłokiem zaworu.
Oprzyrządowanie i sterowanie
W zastosowaniach związanych z oprzyrządowaniem i sterowaniem kluczowa jest precyzja. Zawory takie jakYT1000L 4~20mA Elektryczny/pneumatyczny pozycjoner zaworuwymagają cewek, które mogą zapewnić dokładną i stabilną pracę. Cewka powinna być w stanie precyzyjnie reagować na sygnały sterujące, aby zapewnić prawidłowe ustawienie zaworu.
Testowanie i zapewnienie jakości
Przed zamontowaniem nowej cewki warto ją przetestować. Możesz użyć multimetru, aby sprawdzić rezystancję cewki. Wartość rezystancji powinna być zgodna ze specyfikacją podaną przez producenta. Jeśli rezystancja jest zbyt wysoka lub zbyt niska, może to wskazywać na problem z cewką.
Szukaj także cewek posiadających certyfikaty jakości. Renomowani producenci będą testować i certyfikować swoje cewki pod kątem zgodności z normami branżowymi. Daje to dodatkowy poziom pewności co do wydajności i niezawodności produktu.
Wniosek
Wybór właściwej cewki do elektrozaworu to proces wieloaspektowy. Należy wziąć pod uwagę takie czynniki, jak napięcie, temperatura znamionowa, cykl pracy, klasa izolacji, materiały, kompatybilność i wymagania specyficzne dla aplikacji. Poświęcając czas na zrozumienie tych czynników i przeprowadzając badania, możesz mieć pewność, że wybierzesz cewkę, która zapewni optymalną wydajność i długą żywotność zaworu elektromagnetycznego.
Jeśli szukasz zaworu elektromagnetycznego lub potrzebujesz pomocy w wyborze właściwej cewki, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć idealne rozwiązanie dla Twoich potrzeb. Niezależnie od tego, czy pracujesz nad projektem na małą skalę, czy nad zastosowaniem przemysłowym na dużą skalę, posiadamy wiedzę i produkty, które spełnią Twoje wymagania. Skontaktuj się z nami już dziś, aby rozpocząć proces zakupu i wspólnie pracujmy, aby Twój system działał sprawnie.
