W automatyce przemysłowej i systemach sterowania kluczową rolę odgrywają siłowniki pneumatyczne. Są to urządzenia przekształcające energię sprężonego powietrza w ruch mechaniczny i występują w dwóch podstawowych typach: obrotowym i liniowym. Jako dostawca siłowników pneumatycznych często spotykam klientów, którzy nie są pewni, czy wybrać pneumatyczny siłownik obrotowy czy siłownik liniowy do swoich konkretnych zastosowań. W tym poście na blogu omówię czynniki, które należy wziąć pod uwagę przy podejmowaniu tej decyzji.
Zrozumienie podstaw: siłowniki obrotowe a siłowniki liniowe
Zanim omówimy proces doboru, konieczne jest zrozumienie podstawowych różnic pomiędzy pneumatycznymi siłownikami obrotowymi i liniowymi.
Pneumatyczny siłownik obrotowy jest przeznaczony do wytwarzania ruchu obrotowego lub kątowego. Zwykle obraca się o określony kąt, zwykle 90 stopni lub 180 stopni, chociaż dostępne są również inne kąty. Siłowniki obrotowe idealnie nadają się do zastosowań, w których wymagany jest ruch obrotowy lub skręcający, takich jak otwieranie i zamykanie zaworów, obsługa systemów przenośników lub obracanie się przedmiotów w procesach produkcyjnych.
Z drugiej strony pneumatyczny siłownik liniowy generuje ruch prostoliniowy lub liniowy. Porusza się w jednej osi, popychając lub ciągnąc obiekt. Siłowniki liniowe są powszechnie stosowane w zastosowaniach, w których wymagane jest przemieszczenie liniowe, takich jak podnoszenie, pchanie lub ciągnięcie ładunków, regulacja położenia komponentów lub sterowanie ruchem prowadnic i bram.
Czynniki, które należy wziąć pod uwagę przy wyborze pomiędzy siłownikami obrotowymi a liniowymi
1. Wymagania dotyczące ruchu

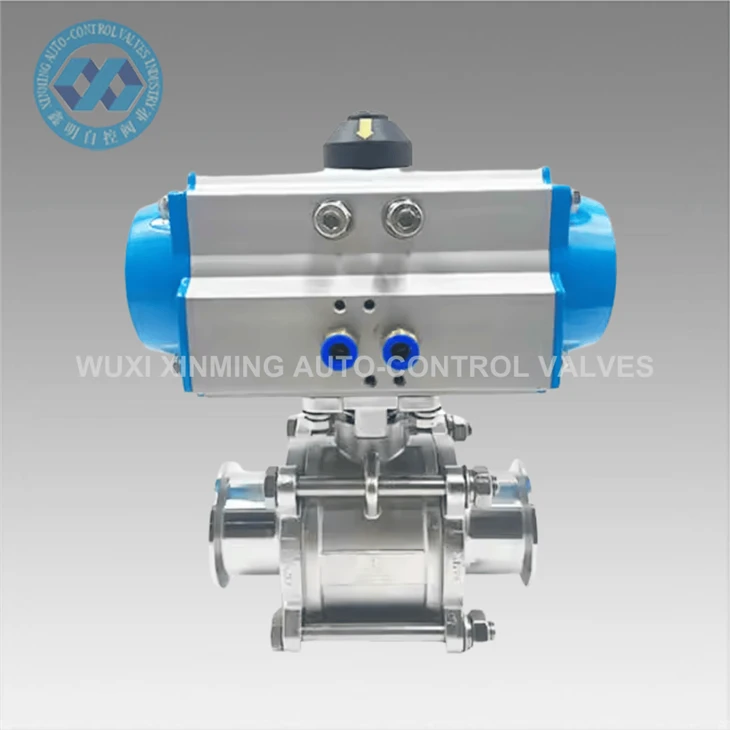

Najbardziej krytycznym czynnikiem przy wyborze pomiędzy siłownikiem obrotowym a liniowym jest rodzaj ruchu wymagany w danym zastosowaniu. Jeśli Twoje zadanie wymaga obracania obiektu, siłownik obrotowy jest oczywistym wyborem. Na przykład w procesie, w którym musisz otworzyć i zamknąć plikZawór kulowy sanitarny ze stali nierdzewnej 304 316siłownik obrotowy może zapewnić niezbędny obrót o 90 stopni w celu kontrolowania przepływu płynów.
I odwrotnie, jeśli aplikacja wymaga ruchu w linii prostej, bardziej odpowiedni jest siłownik liniowy. Na przykład w maszynie pakującej można zastosować siłownik liniowy do przesuwania produktów na przenośnik taśmowy lub do regulacji położenia mechanizmu zgrzewającego.
2. Ładowność
Kolejnym ważnym czynnikiem jest nośność siłownika. Zarówno siłowniki obrotowe, jak i liniowe są dostępne w różnych rozmiarach i konfiguracjach, każdy z własnymi możliwościami przenoszenia obciążeń.
Siłowniki obrotowe są zwykle oceniane na podstawie momentu obrotowego, jaki mogą wygenerować. Moment obrotowy to siła obrotowa, która powoduje obrót obiektu wokół osi. Wybierając siłownik obrotowy, należy upewnić się, że może on wygenerować wystarczający moment obrotowy, aby pokonać opór obciążenia i wykonać wymagany obrót.
Z drugiej strony siłowniki liniowe są oceniane na podstawie siły, jaką mogą wywierać w kierunku liniowym. Siłę tę mierzy się w funtach lub niutonach. Należy wybrać siłownik liniowy o sile wystarczającej do przesunięcia obciążenia bez przeciążania siłownika.
3. Szybkość i precyzja
Wymagania dotyczące szybkości i precyzji aplikacji również odgrywają znaczącą rolę w procesie wyboru siłownika.
Siłowniki obrotowe mogą osiągać stosunkowo duże prędkości obrotowe, dzięki czemu nadają się do zastosowań wymagających szybkiego ruchu. Jednakże precyzja obrotu może być ograniczona, szczególnie w zastosowaniach wymagających dużych prędkości. Jeśli Twoja aplikacja wymaga precyzyjnego pozycjonowania kątowego, może być konieczne rozważenie dodatkowych urządzeń sprzężenia zwrotnego lub systemów sterowania.
Siłowniki liniowe zapewniają precyzyjny ruch liniowy, co czyni je idealnymi do zastosowań wymagających dokładnego pozycjonowania. Można je sterować tak, aby poruszały się z określoną prędkością i zatrzymywały w określonym miejscu. Jednakże maksymalna prędkość siłowników liniowych jest na ogół niższa niż w przypadku siłowników obrotowych.
4. Ograniczenia przestrzenne
Dostępna przestrzeń w aplikacji to kolejny czynnik, który należy wziąć pod uwagę. Siłowniki obrotowe mają zazwyczaj bardziej zwartą konstrukcję, zwłaszcza w porównaniu z siłownikami liniowymi o długim skoku. Jeśli przestrzeń jest ograniczona, lepszym wyborem może być siłownik obrotowy.
Jeśli jednak dysponujesz wystarczającą przestrzenią i potrzebujesz dużego przemieszczenia liniowego, bardziej odpowiedni może być siłownik liniowy. Siłowniki liniowe można zaprojektować z różnymi długościami skoku, aby spełnić specyficzne wymagania aplikacji.
5. Warunki środowiskowe
Ważne są także warunki środowiskowe, w jakich siłownik będzie pracował. Siłowniki pneumatyczne są na ogół wytrzymałe i wytrzymują szeroki zakres warunków środowiskowych. Jednakże niektóre zastosowania mogą wymagać siłowników zaprojektowanych specjalnie do pracy w trudnych warunkach.

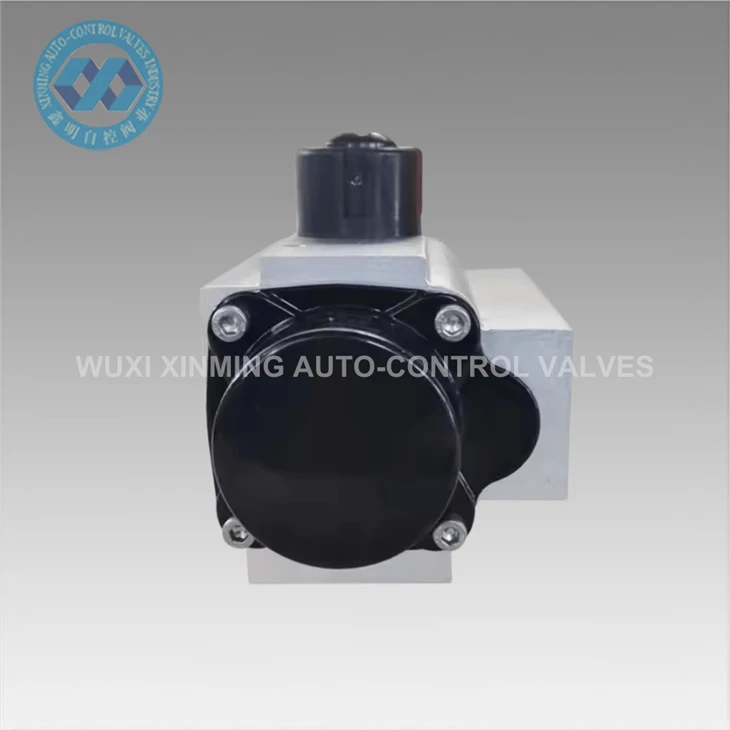

Na przykład w branżach takich jak przetwórstwo spożywcze, farmaceutyka lub produkcja chemiczna może być konieczne wykonanie siłowników z materiałów odpornych na korozję, aby zapobiec zanieczyszczeniu. NaszTrudne warunki wymagają naszej niezawodności Siłowniki pneumatycznezostały zaprojektowane tak, aby spełniać te wymagania, dzięki takim funkcjom, jak konstrukcja ze stali nierdzewnej i szczelne obudowy chroniące przed kurzem, wilgocią i chemikaliami.
6. Koszt
Koszt jest zawsze brany pod uwagę przy podejmowaniu decyzji o zakupie. Koszt siłowników pneumatycznych może się różnić w zależności od czynników takich jak rozmiar, nośność, prędkość, precyzja i dodatkowe funkcje.
Ogólnie rzecz biorąc, siłowniki obrotowe są zwykle tańsze niż siłowniki liniowe, szczególnie w zastosowaniach o mniejszych wymaganiach dotyczących obciążenia. Jeśli jednak aplikacja wymaga wysokiego poziomu precyzji lub długiego skoku, koszt siłownika liniowego może być uzasadniony.
Przykłady zastosowań
Zastosowania siłownika obrotowego
- Sterowanie zaworem:Siłowniki obrotowe są szeroko stosowane w zastosowaniach związanych ze sterowaniem zaworami, np. w stacjach uzdatniania wody, rurociągach naftowych i gazowych oraz zakładach przetwarzania chemicznego. Mogą zapewnić niezbędny ruch obrotowy do otwierania i zamykania zaworów, kontrolując przepływ płynów i gazów.
- Systemy przenośnikowe:W systemach przenośnikowych siłowniki obrotowe można wykorzystać do obracania taśm przenośnikowych, przenoszenia produktów pomiędzy różnymi przenośnikami lub pozycjonowania przedmiotów do dalszej obróbki.
- Robotyka:Siłowniki obrotowe są również stosowane w robotyce, aby zapewnić przegubom niezbędny ruch obrotowy. Można ich używać do kontrolowania ruchu ramion robotów, chwytaków i innych komponentów.
Zastosowania siłownika liniowego
- Obsługa materiałów:Siłowniki liniowe są powszechnie stosowane w zastosowaniach związanych z transportem materiałów, takich jak podnoszenie i przenoszenie ciężkich ładunków, przesuwanie produktów na półki lub regulacja wysokości stanowisk roboczych.
- Produkcja samochodów:W produkcji samochodów siłowniki liniowe służą do sterowania ruchem linii montażowych, regulacji położenia narzędzi i osprzętu oraz wykonywania innych zadań związanych z ruchem liniowym.
- Sprzęt medyczny:Siłowniki liniowe są również stosowane w sprzęcie medycznym, takim jak łóżka szpitalne, podnośniki pacjentów i maszyny diagnostyczne. Mogą zapewnić precyzyjny ruch liniowy wymagany w tych zastosowaniach.
Wniosek
Wybór pomiędzy pneumatycznym siłownikiem obrotowym a liniowym zależy od kilku czynników, w tym wymagań dotyczących ruchu, nośności, prędkości i precyzji, ograniczeń przestrzennych, warunków środowiskowych i kosztów. Jako dostawca siłowników pneumatycznych mogę pomóc Ci ocenić Twoje specyficzne potrzeby w zakresie zastosowań i polecić najbardziej odpowiedni siłownik do Twojego projektu.
NaszWszechstronne siłowniki pneumatyczne do różnorodnych potrzeb w zakresie automatykizostały zaprojektowane z myślą o szerokiej gamie zastosowań przemysłowych, oferując wysoką wydajność, niezawodność i opłacalność. Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy w wyborze odpowiedniego siłownika do swojego zastosowania, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na dyskusję na temat Twoich wymagań i pomoc w znalezieniu najlepszego rozwiązania dla Twoich potrzeb w zakresie automatyzacji.
Referencje
- „Siłowniki pneumatyczne: zasady, typy i zastosowania”. Podręcznik automatyki przemysłowej.
- „Przewodnik doboru siłowników pneumatycznych”. Stowarzyszenie Producentów Komponentów Pneumatycznych.
- „Uwagi projektowe dotyczące systemów siłowników pneumatycznych”. Journal of Fluid Power i kontroli ruchu.
