Montaż przepustnicy z końcówką w rurociągu pionowym jest zadaniem wymagającym starannego planowania i wykonania. Jako zaufany dostawca przepustnic motylkowych mamy duże doświadczenie w tej dziedzinie i jesteśmy tutaj, aby poprowadzić Cię przez cały proces. W tym poście na blogu przeprowadzimy Cię przez kolejne etapy montażu przepustnicy z końcówką w rurociągu pionowym, od przygotowania do testów końcowych.
Krok 1: Przygotowanie
Przed rozpoczęciem procesu instalacji należy zebrać wszystkie niezbędne materiały i narzędzia. Obejmuje to sam zawór motylkowy, elementy rurociągu, uszczelki, śruby, nakrętki, klucz dynamometryczny, obcinak do rur, pilnik i inne narzędzia specyficzne dla danej instalacji.
Upewnić się, że zawór i wszystkie elementy rurociągu są czyste i wolne od zanieczyszczeń, które mogłyby zakłócać instalację lub działanie zaworu. Sprawdź wymiary zaworu i rurociągu, aby upewnić się, że są kompatybilne. Zawór powinien ściśle przylegać do rurociągu, a otwory w kołnierzu powinny być odpowiednio dopasowane.
Krok 2: Umiejscowienie zaworu
Kolejnym krokiem jest umiejscowienie zaworu w rurociągu pionowym. Rozpocznij od przecięcia rurociągu w miejscu montażu zaworu. Aby zapewnić prawidłowe uszczelnienie, upewnij się, że cięcie jest proste i czyste. Za pomocą pilnika wygładź krawędzie ciętej rury, aby zapobiec uszkodzeniu uszczelek.
Podczas ustawiania zaworu należy pamiętać, że przepustnice z końcówką zaprojektowano do montażu w pozycji pionowej z trzpieniem w orientacji poziomej. Pozwala to na odpowiednią kontrolę przepływu i łatwą obsługę zaworu. Umieścić zawór pomiędzy dwiema sekcjami rurociągu, upewniając się, że kołnierze zaworu są wyrównane z kołnierzami rury.
Krok 3: Instalowanie uszczelek
Uszczelki odgrywają kluczową rolę w zapobieganiu wyciekom na połączeniu zawór-rura. Umieścić uszczelkę po obu stronach zaworu, dopasowując otwory w uszczelce do otworów w kołnierzu. Upewnić się, że uszczelka jest wyśrodkowana i zakrywa całą powierzchnię kołnierza. Należy używać wysokiej jakości materiału uszczelki, który jest kompatybilny z cieczą transportowaną rurociągiem i warunkami pracy.
Krok 4: Przykręcenie zaworu
Po założeniu uszczelek należy przystąpić do przykręcenia zaworu do rurociągu. Włóż śruby przez otwory w kołnierzu, upewniając się, że używasz śrub odpowiedniego rozmiaru i typu. Umieść nakrętkę na każdej śrubie i dokręć je ręcznie, aby utrzymać zawór na miejscu.
Po ręcznym dokręceniu wszystkich śrub użyj klucza dynamometrycznego, aby dokręcić śruby momentem zalecanym przez producenta. Równomierne dokręcenie śrub z właściwym momentem jest niezbędne dla prawidłowego uszczelnienia i uniknięcia uszkodzenia zaworu i uszczelek. Podczas dokręcania śrub należy zachować wzór gwiazdy, aby zapewnić równomierny rozkład nacisku.
Krok 5: Podłączanie siłownika (jeśli dotyczy)

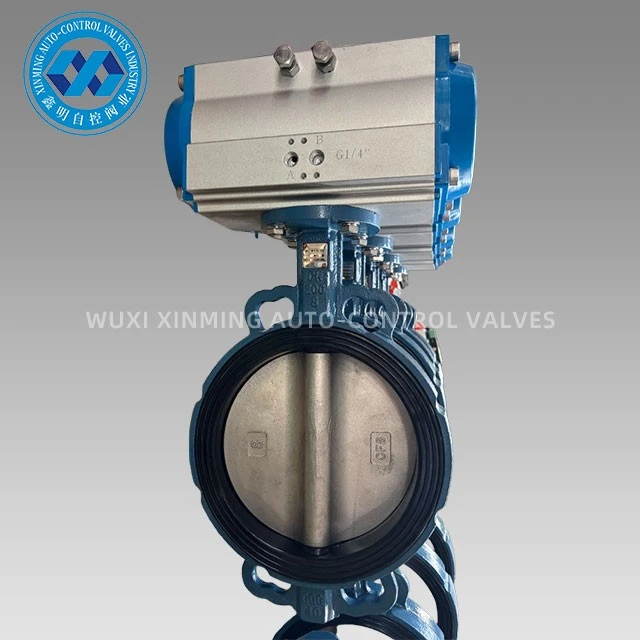

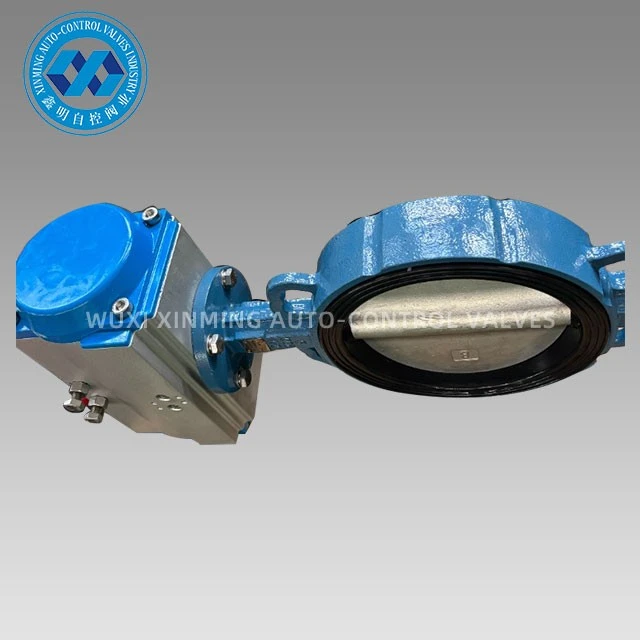

Jeśli przepustnica jest wyposażona w siłownik, npZawór motylkowy sterowany siłownikiem pneumatycznymkolejnym krokiem jest podłączenie siłownika do zaworu. Postępuj zgodnie z instrukcjami producenta dotyczącymi montażu siłownika, który zazwyczaj obejmuje przymocowanie siłownika do trzpienia zaworu i podłączenie przewodów doprowadzających powietrze lub przewodów elektrycznych.
Aby zapewnić płynne działanie, należy upewnić się, że siłownik jest prawidłowo ustawiony i przymocowany do zaworu. Przetestuj siłownik, aby upewnić się, że prawidłowo otwiera i zamyka zawór oraz że wskaźnik położenia na siłowniku odpowiada rzeczywistemu położeniu dysku zaworu.
Krok 6: Testowanie instalacji
Po zamontowaniu zaworu i podłączeniu siłownika (jeśli dotyczy) czas na przetestowanie instalacji. Zamknąć zawór i zwiększyć ciśnienie w rurociągu do ciśnienia roboczego. Sprawdź, czy nie ma wycieków wokół kołnierzy zaworów, uszczelek lub połączeń siłownika. W przypadku wykrycia nieszczelności należy mocniej dokręcić śruby lub w razie potrzeby wymienić uszczelki.
Otwórz i zamknij zawór kilka razy, aby zapewnić płynną pracę. Sprawdź zdolność zaworu do regulacji przepływu i jego szczelność. Jeżeli zawór nie działa płynnie lub występują jakiekolwiek problemy z kontrolą przepływu, należy sprawdzić zawór i siłownik pod kątem problemów mechanicznych lub niewspółosiowości.
Krok 7: Zakończenie instalacji
Po przetestowaniu i zatwierdzeniu instalacji należy dokonać wszelkich niezbędnych regulacji. Oczyść obszar instalacji i usuń wszelkie narzędzia i zanieczyszczenia. Oznacz zawór i rurociąg w celu łatwej identyfikacji i przyszłej konserwacji.
W ofercie posiadamy również szeroką gamę innych przepustnic, jak npPneumatyczny zawór motylkowy z siłownikiem waflowym klasy higienicznejIPneumatyczny zawór motylkowy sanitarny, które nadają się do różnych zastosowań w różnych gałęziach przemysłu.
