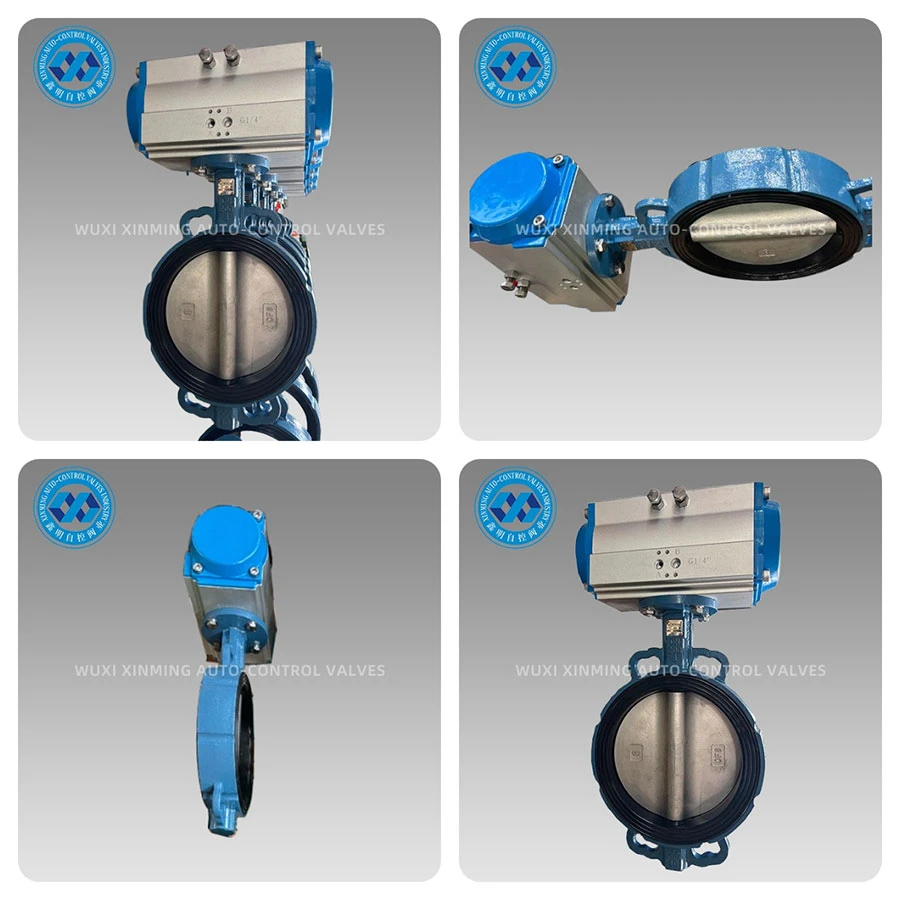

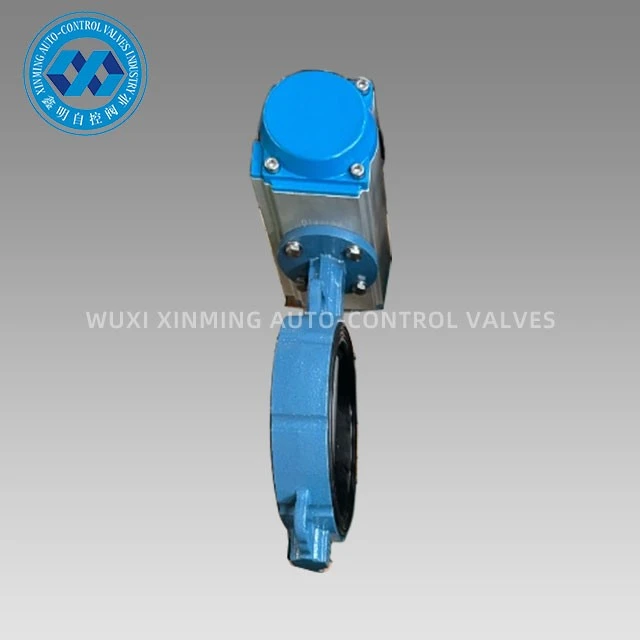

Zawór motylkowy sterowany siłownikiem pneumatycznym- łączy w sobie wysokowydajną przepustnicę z osią środkową/podwójnym mimośrodem z siłownikiem pneumatycznym typu zębatkowego-lub widełkowego, zapewniającym szybkie otwieranie i zamykanie oraz precyzyjną regulację od 0-90 stopni przy użyciu czystego sprężonego powietrza. Korpus zaworu ma opływowy kanał przepływowy-w kształcie dysku, co zapewnia wyjątkowo niski spadek ciśnienia przy całkowitym otwarciu i brak pęcherzyków powietrza w stanie zamkniętym. Zaprojektowany specjalnie do procesów zautomatyzowanych, spełnia rygorystyczne wymagania współczesnego przemysłu w zakresie szybkości, bezpieczeństwa i efektywności energetycznej.
Zalety produktu:
Szybkie otwieranie i zamykanie
Pojedyncze-działanie mniejsze lub równe 0,5 s, podwójne-działanie mniejsze niż lub równe 1 s, redukujące uderzenia wodne i straty mediów.
Wysoki moment obrotowy
Konstrukcja wideł zapewnia moment obrotowy do 15 000 N·m, z łatwością napędzając płytki zaworowe DN1200 o-średnicy.
Długotrwałe-trwałe uszczelnienie
Wyściółka z gumy kompozytowej EPDM/PTFE utrzymuje zerową nieszczelność klasy VI ANSI nawet po 500 000 cykli.
Ognioodporne i-antystatyczne
Zgodny z API 607 i ISO 10497, odpowiedni do gazów palnych i zapylonych.
Połączenie modułowe
Siłownik i korpus zaworu wykorzystują kołnierze zgodne ze standardem ISO 5211; wymiana siłowników elektrycznych/hydraulicznych na miejscu- zajmuje tylko 10 minut.
Znacząca oszczędność energii
Zużycie energii-przy zasilaniu powietrzem wynosi tylko 1/3 zużycia energii przez siłowniki elektryczne o tych samych specyfikacjach; reset sprężynowy jest dostępny w przypadku awarii źródła powietrza, zapewniając bezpieczną pozycję.
Dane techniczne:
Średnica: DN40-DN1200 (1½"-48")
Ciśnienie: PN6-PN100 / klasa 125-600
Temperatura: -40 stopni ~+200 stopni (typ niskiej-temperatury -60 stopni, typ wysokiej temperatury +450 stopni)
Korpus zaworu: żeliwo sferoidalne, WCB, CF8, CF8M, stal duplex, brąz aluminiowy
Płytka zaworu: CF8, CF8M, powłoka nylonowa, Hastelloy
Tuleja: EPDM, NBR, PTFE, FKM, guma silikonowa
Siłownik:-podwójnego działania/sprężyna powrotna, stopień ochrony IP66/IP67, opcjonalnie-zabezpieczenie przeciwwybuchowe Ex d IIB T6
Połączenie: płytka, końcówka, kołnierz, ANSI/JIS/DIN
Stopień wycieku: klasa VI ANSI / zerowy poziom pęcherzyków
Kontrola jakości:
→ Kontrola dwóch materiałów: analiza spektralna i testowanie szoku w niskiej-temperaturze
→ Jednorazowa-obróbka na pięcioosiowym-centrum obróbczym, okrągłość mniejsza lub równa 0,02 mm
→ 100% Test wytrzymałości obudowy 1,5x PN + 1.1x test szczelności przy niskim-ciśnieniu
→ Kalibracja skoku siłownika za pomocą trackera laserowego, raport liniowości archiwizowany przez 5 lat
→ Audyty-innych firm: API 6D, CE, ISO 9001, oryginalne raporty dostarczane wraz z przesyłką
Pakowanie i dostawa:
Pakowanie i transport: Korpus zaworu i siłownik są owinięte-folią antykorozyjną VCI, a pudełko zewnętrzne jest wykonane z pięciu warstw wzmocnionej tektury falistej; zabezpieczone drewnianymi paletami i plastikowymi pasami stalowymi, przystosowane do transportu morskiego w temperaturze od -50 stopni do +70 stopni. Znak wysyłkowy zawiera numer projektu i kod QR; zeskanuj kod, aby pobrać kartę gwarancyjną i przetestować film.
Obsługa posprzedażowa-:
• 18-miesięczny okres gwarancji, bezpłatna wymiana w przypadku wad produkcyjnych.
• Reakcja w kraju w ciągu 24-godzin, dotarcie na miejsce w ciągu 72 godzin; za granicą 48-godzinna diagnostyka wideo, części zamienne wysyłane bezpośrednio przez DHL.
• Zapis cyklu życia: lista wrażliwych części, filmy dotyczące konserwacji, szkolenia online.
• Zapewnia coroczne inspekcje i kalibrację wydajności, aby zapewnić stabilną pracę zaworów przez 10+ lat.
Nasza siła: Firma WUXI XINMING AUTO-Control VALVES INDUSTRY CO., LTD., założona w 1998 roku, zajmuje powierzchnię 38 000㎡ i ma roczną zdolność produkcyjną wynoszącą 120 000 zestawów-zaworów motylkowych sterowanych siłownikami pneumatycznymi i powiązanymi siłownikami. Dzięki centrom obróbczym DMG Germany i MAZAK Japan oraz laboratorium płynów API 6D nasz zespół badawczo-rozwojowy liczy 26 osób i posiada 42 patenty. Nasze produkty są eksportowane do 56 krajów, dostarczając rozwiązania zaworowe dla globalnych projektów, takich jak Shell, BASF i Sinopec. Wybierz XINMING, wybierz niezawodność i wydajność!
