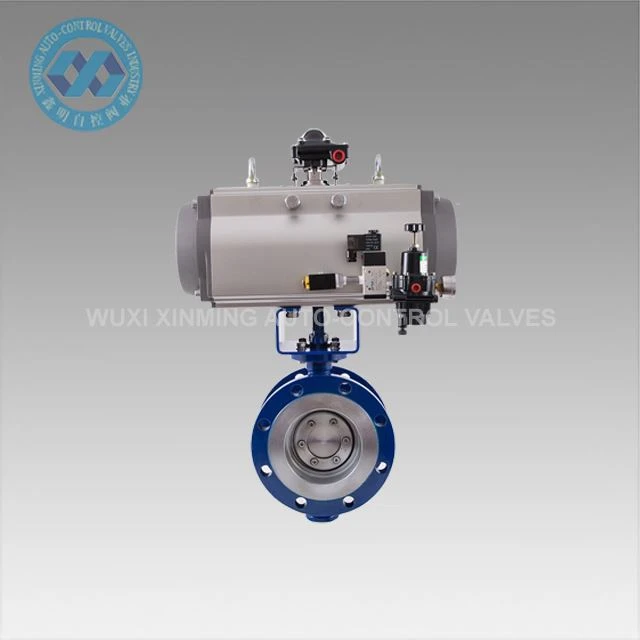

Zawór motylkowy z metalu na metal

Zawór motylkowy z połączeniem metal na metal nadaje się do rurociągów-wysokotemperaturowych i wysoko-ciśnieniowych oraz-izolujących ciepło. Posiada funkcję otwierania, zamykania lub regulacji przepływu. Ma zwartą budowę, niewielkie rozmiary, niewielką wagę, elastyczną obsługę i wygodne użytkowanie.

Wyślij zapytanie

Opis

Nasz zawór motylkowy z połączeniem metal-metal to kompaktowe, lekkie i-ekonomiczne rozwiązanie do kontroli przepływu, które zapewnia wszechstronną wydajność w różnych zastosowaniach. Zaprojektowany w konfiguracji waflowej- ułatwiającej montaż kołnierza, szczególnie nadaje się do systemów rurowych-o ograniczonej przestrzeni w instalacjach wodnych, powietrznych, gazowych i łagodnych chemikaliach. Zawór doskonale sprawdza się w wymagających warunkach, w tym w rurociągach o wysokiej-temperaturze,-wysokim-ciśnieniu i rurociągach- zachowujących ciepło, zapewniając niezawodne funkcje otwierania/zamykania i precyzyjną regulację przepływu. Jego zoptymalizowana konstrukcja łączy w sobie zwartą konstrukcję, niewielkie rozmiary i lekką konstrukcję z elastyczną obsługą, co zapewnia wygodne użytkowanie w różnorodnych środowiskach przemysłowych.

Parametr techniczny:

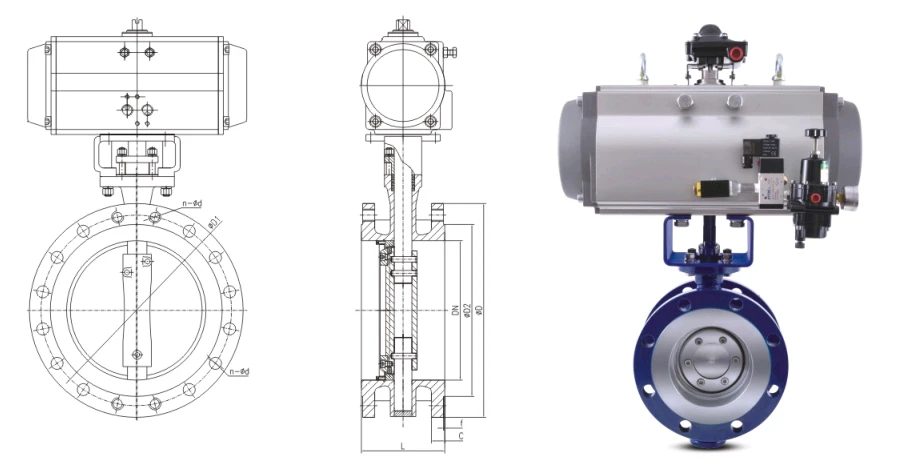

product-908-465

Średnica nominalna DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	Hmm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Standard wykonawczy		Zakres zastosowania
Projektowanie i produkcja	JB/T8527, GB/T12224, API609, ASME B16.34 itp. Standard	Średnica nominalna	DN50-DN3600 2"-144"	Różne zawory mają różne wymiary. Zadzwoń i zapytaj o szczegóły
Kołnierz przyłączeniowy	GB/T9113.1 ~ 9113.4, ASME B16.5, ASME B16.47 itp. Standard	Ciśnienie nominalne	PN2.5-PN260 klasa 150-klasa 1500
Długość konstrukcji	GB/T12221API609 IS05752 itp. Standard	Zakres temperatur	-196C-600C
Kontrola i eksperyment	JB/T9092 GB/T26480 API598 IS05208 itp. Standard	Metoda połączenia	Typ kołnierza, typ spawania doczołowego, typ płytki, typ występu itp.
		Materiał korpusu	Stal węglowa, stal chromowo-molibdenowa, austenityczna stal nierdzewna, stal nierdzewna duplex, stop tytanu, Hastelloy, Monel itp.

Cechy produktu:
Wysokiej jakości uszczelnienie metalowe: gniazdo i tarcza z hartowanej stali nierdzewnej zapewniają niezawodne odcięcie-nawet po długotrwałym użytkowaniu
Konstrukcja wysoko-temperaturowa/wysoko-ciśnieniowa: odpowiednia do zastosowań w temperaturach do 650 stopni i ciśnieniu znamionowym ANSI klasy 600
Kompaktowy i lekki: 30% lżejszy niż zasuwy o porównywalnych parametrach
Przepływ dwukierunkowy: doskonałe uszczelnienie w obu kierunkach przepływu

Zalety projektu:
Konstrukcja z potrójnym{0}}przesunięciem zapobiega zużyciu i zapewnia zerowy wyciek
Ognioodporna-konstrukcja spełnia standardy API 607/6FA
Niski moment roboczy zmniejsza wymagania dotyczące siłownika
Bezobsługowe-działanie i długa żywotność

Typowe zastosowania:
Procesy rafineryjne i petrochemiczne
Systemy parowe elektrowni
Przesyłanie gazu-w wysokiej temperaturze
Obróbka chemiczna z użyciem mediów ściernych

O nas:

Siłowniki pneumatyczne serii XM produkowane przez naszą firmę są badane, opracowywane i projektowane w oparciu o kompleksowe zastosowanie wprowadzenia nowych technologii, nowych materiałów, nowych procesów i innowacyjnych koncepcji w kraju i za granicą oraz w pełni odpowiadają nowym międzynarodowym standardom: ISO5211, DIN3337 i VDINDE-3845, standard NAMUR. Produkty przeszły inspekcję krajowej agencji nadzoru technicznego i przeszły demonstrację międzynarodowego systemu jakości ISO9001:2000. Produkty znajdują szerokie zastosowanie w automatycznej kontroli przemysłu chemicznego, rafinacji ropy naftowej, górnictwa, elektrowni, hutnictwa, budownictwa, medycyny, żywności, gazu, badań naukowych itp.

Firma przestrzega korporacyjnej zasady „dążenia do lepszego, na pierwszym miejscu technologii, szczerości i wiarygodności”. Dążymy do doskonałego zarządzania, wysokiej jakości, podwójnej wydajności, zapewnienia klientom satysfakcjonujących usług oraz ustanowienia stosunkowo stabilnych i dobrych relacji kooperacyjnych w powiązanych branżach. Wszyscy moi koledzy w firmie mają szczerą nadzieję na współpracę z Państwem w celu wspólnego tworzenia świetności.

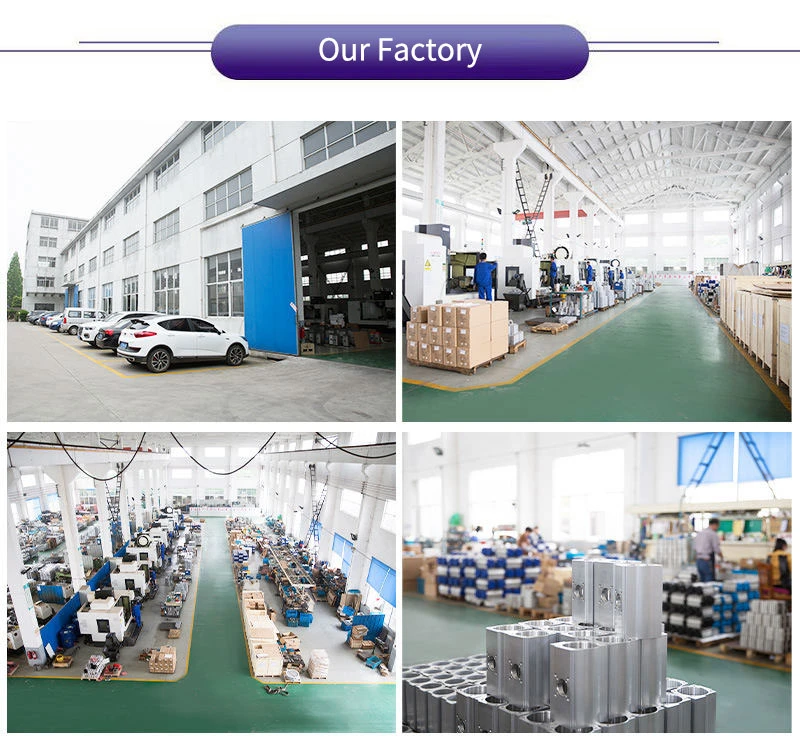

Our Factory
