Jako dostawca przepustnic często otrzymuję pytania o zalety tych urządzeń. Ale dzisiaj odwrócę scenariusz i porozmawiam o tym, co uważam za wady zaworów motylkowych. Przyjrzyjmy się bliżej niektórym obszarom, w których te zawory mogą nie być najlepszym rozwiązaniem.
1. Ograniczona zdolność wyłączania
Jedną z głównych wad przepustnic jest ich ograniczona zdolność odcinania. W przeciwieństwie do niektórych innych typów zaworów, takich jak zawory kulowe lub zasuwy, przepustnice nie zawsze zapewniają doskonałe uszczelnienie. Kiedy zawór jest w pozycji zamkniętej, często występuje niewielki wyciek. Dzieje się tak dlatego, że tarcza przepustnicy obraca się w korpusie zaworu, a pomiędzy tarczą a gniazdem zaworu zawsze występuje niewielki luz.
W zastosowaniach, w których zerowy wyciek jest absolutną koniecznością, np. w przemyśle farmaceutycznym lub spożywczym, przepustnice mogą nie być idealnym wyborem. Na przykład w procesie produkcji farmaceutycznej, gdzie wymagana jest precyzyjna kontrola przepływu płynu i całkowite odcięcie, aby zapobiec zanieczyszczeniu, niewielki wyciek z zaworu motylkowego może pogorszyć jakość produktu końcowego.
2. Obawy związane ze spadkiem ciśnienia
Kolejną istotną wadą jest spadek ciśnienia powstający podczas przepływu płynu przez zawór motylkowy. Ze względu na konstrukcję zaworu, w której dysk znajduje się zawsze na drodze przepływu, tworzy to przeszkodę. Ta przeszkoda powoduje, że płyn zmienia kierunek i przepływa wokół dysku, co powoduje utratę ciśnienia.
W instalacjach, w których utrzymanie stałego ciśnienia ma kluczowe znaczenie, np. w wysokociśnieniowych układach hydraulicznych lub niektórych przemysłowych sieciach rurociągów, spadek ciśnienia spowodowany przez zawór motylkowy może stanowić prawdziwy problem. Duży spadek ciśnienia oznacza, że do przemieszczenia płynu przez układ potrzeba więcej energii, co z czasem może prowadzić do wzrostu kosztów eksploatacji.
3. Ograniczony zakres temperatur i ciśnień
Zawory motylkowe mają również ograniczenia, jeśli chodzi o temperaturę i ciśnienie. Większość standardowych przepustnic jest zaprojektowana do pracy w stosunkowo wąskim zakresie temperatur i ciśnień. W wysokich temperaturach materiały użyte w zaworze, takie jak gniazdo i tarcza, mogą rozszerzać się lub ulegać degradacji. Może to prowadzić do utraty właściwości uszczelniających, a nawet do uszkodzenia konstrukcji zaworu.
Podobnie w zastosowaniach wysokociśnieniowych zawór może nie wytrzymać wywieranych na niego sił. Tarcza może się odkształcić lub korpus zaworu może pęknąć pod wpływem ekstremalnego ciśnienia. Zatem w przypadku zastosowań obejmujących płyny o wysokiej temperaturze lub pod wysokim ciśnieniem może zaistnieć potrzeba rozważenia bardziej wyspecjalizowanych typów zaworów.
4. Ryzyko kawitacji
Kawitacja to kolejny problem związany z zaworami motylkowymi. Kawitacja ma miejsce, gdy ciśnienie cieczy spada poniżej ciśnienia pary, powodując powstawanie pęcherzyków pary. Kiedy te pęcherzyki zapadną się, mogą wytworzyć fale uderzeniowe o wysokiej energii, które uszkadzają elementy zaworu.
W przepustnicy szybka zmiana kierunku przepływu i spadek ciśnienia wokół dysku mogą stworzyć warunki sprzyjające kawitacji. Z biegiem czasu kawitacja może spowodować erozję gniazda zaworu, dysku i innych części wewnętrznych, zmniejszając żywotność i wydajność zaworu. Jest to szczególnie istotne w zastosowaniach, w których płyn przepływa z dużą prędkością, na przykład w niektórych stacjach uzdatniania wody lub zakładach wytwarzania energii.
5. Ograniczenia kontroli przepływu przy niskich natężeniach przepływu
Zawory motylkowe nie są najprecyzyjniejsze, jeśli chodzi o kontrolowanie przepływu przy niskich prędkościach. Duża tarcza zaworu może utrudniać osiągnięcie precyzyjnej kontroli małych ilości płynu. Gdy zawór jest tylko lekko otwarty, przepływ może być turbulentny i trudny do dokładnej regulacji.
W zastosowaniach, w których konieczna jest precyzyjna kontrola małych przepływów, np. w warunkach laboratoryjnych lub w niektórych systemach dozowania chemikaliów, bardziej odpowiednie mogą być zawory innego typu, takie jak zawory iglicowe lub zawory kulowe.
6. Wyzwania konserwacyjne
Konserwacja zaworów motylkowych również może przyprawić o ból głowy. Dostęp do wewnętrznych elementów zaworu, takich jak dysk i gniazdo w celu kontroli i naprawy, może być utrudniony. W niektórych przypadkach może zaistnieć potrzeba demontażu całego zaworu z rurociągu w celu przeprowadzenia prac konserwacyjnych.
Ponadto gumowe lub elastomerowe gniazda stosowane w wielu przepustnicach mogą z czasem ulec zużyciu, szczególnie w zastosowaniach, w których płyn jest ścierny lub korozyjny. Wymiana tych gniazd może być procesem czasochłonnym i może wymagać specjalistycznych narzędzi.
Nasze rozwiązania
Pomimo tych wad [nasza firma] oferuje szereg zaworów motylkowych zaprojektowanych w celu zminimalizowania tych problemów. Na przykład naszWydajny pneumatyczny zawór motylkowy z kołnierzem, dokładna regulacja płynuzostał zaprojektowany tak, aby zmniejszyć spadek ciśnienia i zapewnić lepszą kontrolę przepływu. Wykorzystuje zaawansowane materiały i techniki projektowania, aby poprawić skuteczność uszczelnienia i trwałość.

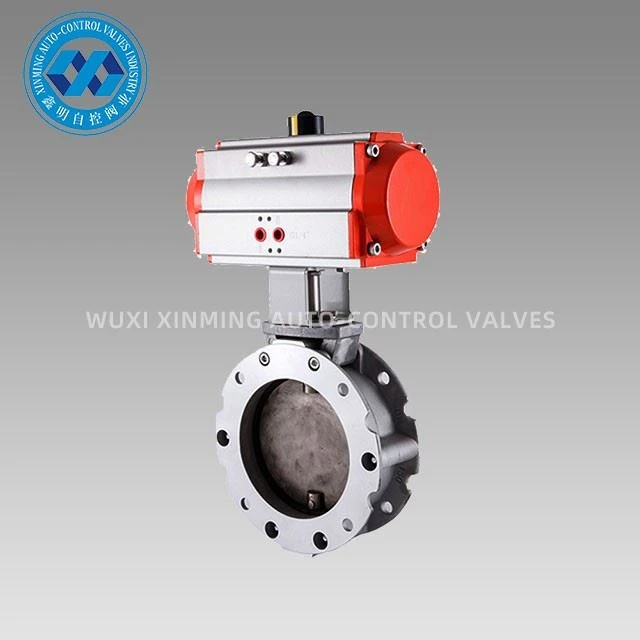

NaszSiłownik pneumatyczny Zawór motylkowy z aluminium proszkowegonadaje się do szerszego zakresu temperatur i ciśnień w porównaniu do standardowych przepustnic. Konstrukcja aluminiowa malowana proszkowo zapewnia lepszą odporność na korozję i zużycie, wydłużając żywotność zaworu.
A jeśli szukasz zaworu, który poradzi sobie z zastosowaniami wysokotemperaturowymi i wysokociśnieniowymi, naszePotrójny mimośrodowy pneumatyczny zawór motylkowyto doskonały wybór. Potrójnie mimośrodowa konstrukcja tego zaworu zmniejsza zużycie gniazda i tarczy, zapewnia szczelniejsze uszczelnienie i wytrzymuje bardziej ekstremalne warunki pracy.
Jeśli stawiasz czoła wyżej wymienionym wyzwaniom i uważasz, że nasze przepustnice mogą być dla Ciebie rozwiązaniem, nie wahaj się i skontaktuj się z nami, aby uzyskać bardziej szczegółową dyskusję i spersonalizowaną wycenę. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiedni zawór odpowiadający Twoim konkretnym potrzebom. Niezależnie od tego, czy chodzi o wybór odpowiedniego materiału, rozmiaru czy typu siłownika, mamy wiedzę, która pomoże Ci przejść przez ten proces. Porozmawiajmy więc i zobaczmy, jak możemy współpracować w celu optymalizacji systemów kontroli płynów.
Referencje
- „Podręcznik zaworów” firmy Cranes Technical Services
- „Mechanika płynów i maszyny” autorstwa PN Modi i SM Setha
