Montaż przepustnicy WCB w rurociągu o dużym przepływie wymaga starannego planowania i precyzyjnego wykonania. Jako dostawca przepustnicy WCB byłem świadkiem na własne oczy, jak ważna jest właściwa instalacja dla zapewnienia długoterminowej wydajności przepustnicy i ogólnego bezpieczeństwa systemu rurociągów. Na tym blogu przedstawię szczegółowe kroki i uwagi dotyczące procesu instalacji.
Przygotowanie przed instalacją
Przed przystąpieniem do montażu należy przeprowadzić kompleksowy przegląd przepustnicy WCB oraz rurociągu. Najpierw sprawdź zawór pod kątem widocznych uszkodzeń powstałych podczas transportu, takich jak zadrapania, wgniecenia lub pęknięcia na korpusie, dysku lub trzpieniu zaworu. Upewnij się, że wszystkie elementy zaworu, w tym uszczelki, śruby i nakrętki, są w dobrym stanie.
Następnie sprawdź rurociąg. Zmierz wewnętrzną średnicę rurociągu, aby upewnić się, że odpowiada ona rozmiarowi zaworu. Rurociąg powinien być czysty i wolny od zanieczyszczeń, rdzy lub innych zanieczyszczeń, które mogłyby mieć wpływ na skuteczność uszczelnienia zaworu. Do dokładnego oczyszczenia rurociągu należy używać odpowiednich narzędzi czyszczących, takich jak szczotki i sprężone powietrze.
Wybór właściwej lokalizacji
Wybór prawidłowego umiejscowienia przepustnicy WCB w rurociągu o dużej prędkości ma kluczowe znaczenie. Zawór należy montować na prostym odcinku rurociągu, z dala od kolan, trójników i innych elementów zakłócających przepływ. Zalecany jest prosty odcinek o długości co najmniej 5-10-krotności średnicy rury przed zaworem i 2-3-krotności średnicy rury za zaworem. Dzięki temu przepływ jest stabilny przed i po przejściu przez zawór, zmniejszając ryzyko kawitacji i nadmiernego zużycia.
Należy również wziąć pod uwagę dostępność zaworu w celu konserwacji i obsługi. Zawór należy zainstalować w miejscu łatwo dostępnym w celu kontroli, naprawy i wymiany. Unikaj instalowania zaworu w obszarach o ograniczonej przestrzeni lub tam, gdzie może być zablokowany przez inny sprzęt.
Montaż zaworu
Po ustaleniu lokalizacji przyszedł czas na montaż przepustnicy WCB. Najpierw należy umieścić uszczelki po obu stronach zaworu. Upewnić się, że uszczelki są wyśrodkowane i prawidłowo ustawione względem zaworu i kołnierzy rurociągu. Uszczelki powinny być wykonane z materiału dostosowanego do cieczy w rurociągu i warunków pracy.
Następnie ustawić zawór w jednej linii z kołnierzami rurociągu. Użyj narzędzia do wyrównywania kołnierzy, aby upewnić się, że otwory na śruby w zaworze i kołnierze rurociągu są idealnie dopasowane. Włóż śruby przez otwory i ręcznie dokręć równomiernie nakrętki. Na tym etapie nie dokręcaj nakrętek całkowicie, ponieważ może to spowodować niewspółosiowość.
Dokręcanie śrub
Prawidłowe dokręcenie śrub ma kluczowe znaczenie dla szczelności instalacji. Za pomocą klucza dynamometrycznego dokręcić śruby zalecaną wartością momentu obrotowego określoną przez producenta zaworu. Dokręcić śruby na krzyż, aby zapewnić równomierny rozkład siły docisku. Nadmierne dokręcenie śrub może spowodować uszkodzenie uszczelek i kołnierzy zaworu, natomiast niedokręcenie może spowodować wyciek.
Po dokręceniu śrub początkowym momentem obrotowym należy ponownie sprawdzić współosiowość zaworu i rurociągu. W razie potrzeby dokonać niewielkiej regulacji, a następnie ponownie dokręcić śruby ostatecznym momentem dokręcania. Proces ten pomaga zapewnić odpowiednie uszczelnienie i zapobiec potencjalnym wyciekom.
Testowanie zaworu
Po zakończeniu montażu należy przetestować przepustnicę WCB. Najpierw przeprowadź kontrolę wzrokową, aby sprawdzić, czy nie występują widoczne oznaki nieprawidłowego ustawienia lub uszkodzenia. Następnie należy wykonać próbę ciśnieniową w celu sprawdzenia integralności instalacji.
Zamknąć zawór i stopniowo zwiększać ciśnienie w rurociągu do ciśnienia roboczego. Sprawdź, czy wokół kołnierzy zaworu, uszczelek lub korpusu zaworu nie ma wycieków. W przypadku wykrycia jakichkolwiek nieszczelności należy natychmiast wyłączyć system, spuścić ciśnienie i ponownie sprawdzić instalację. Dokonaj niezbędnych regulacji, takich jak dokręcenie śrub lub wymiana uszczelek, a następnie powtórz próbę ciśnieniową.
Specjalne uwagi dotyczące przepływu o dużej prędkości
W przypadku rurociągu o dużym przepływie należy wziąć pod uwagę dodatkowe kwestie. Przepływ o dużej prędkości może powodować kawitację, czyli powstawanie i zapadanie się pęcherzyków pary w płynie. Kawitacja może uszkodzić tarczę zaworu, gniazdo i inne elementy, prowadząc do zmniejszenia wydajności zaworu i krótszej żywotności.
Aby zapobiec kawitacji, należy rozważyć zastosowanie zaworu o odpowiedniej konstrukcji, np. przepustnicy o wysokiej wydajności. Zawory te zaprojektowano tak, aby obsługiwały przepływ z dużą prędkością i zmniejszały ryzyko kawitacji. Dodatkowo przed zaworem można zainstalować urządzenia kontrolujące przepływ, aby zmniejszyć prędkość przepływu i ustabilizować przepływ.
Konserwacja i monitorowanie
Regularna konserwacja i monitorowanie są niezbędne dla długoterminowego działania przepustnicy WCB w rurociągu o dużym przepływie. Ustal harmonogram konserwacji obejmujący okresową kontrolę zaworu. Sprawdź stan uszczelek, śrub oraz dysku i gniazda zaworu pod kątem zużycia lub uszkodzenia. Terminowo wymieniaj wszelkie zużyte elementy.
Monitoruj parametry robocze zaworu, takie jak ciśnienie, temperatura i natężenie przepływu. Wszelkie istotne zmiany tych parametrów mogą wskazywać na problem z zaworem lub instalacją rurociągową. Skorzystaj z systemu monitorowania, aby zbierać i analizować dane oraz podejmować odpowiednie działania w oparciu o wyniki.
Powiązane produkty

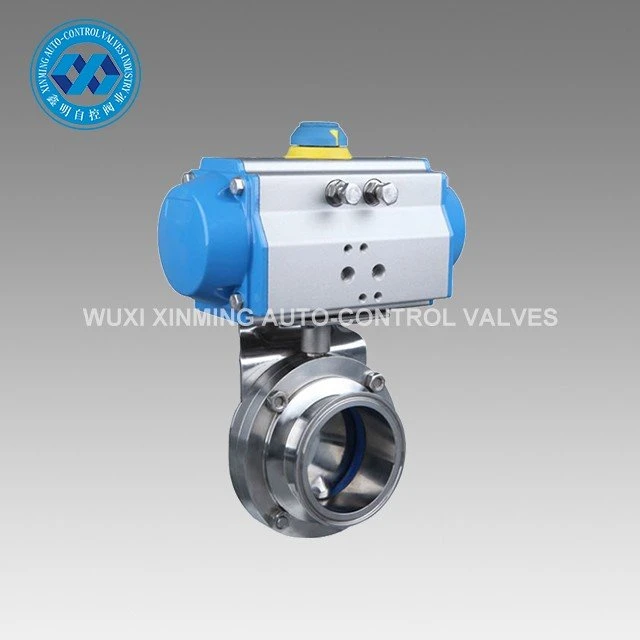

Jako dostawca przepustnic WCB oferujemy również szeroką gamę innych wysokiej jakości przepustnic. Na przykład naszNew Arrival pneumatyczny zawór motylkowy waflowy ze stali nierdzewnejjest przeznaczony do różnych zastosowań przemysłowych, zapewniając niezawodne działanie i łatwą obsługę. NaszZawór motylkowy sanitarnynadaje się do zastosowań w przemyśle spożywczym, napojów i farmaceutycznym, spełniając rygorystyczne standardy higieny. I naszeSiłownik pneumatyczny Tri – mimośrodowy zawór motylkowyjest idealny do zastosowań wysokociśnieniowych i wysokotemperaturowych.
