Hej tam! Jako dostawca zaworów motylkowych WCB jestem bardzo podekscytowany możliwością zapoznania się z charakterystyką przepływu tych niesamowitych zaworów. Przejdźmy od razu do tego!
Podstawowa wiedza na temat zaworów motylkowych WCB
Na początek porozmawiajmy trochę o tym, czym są zawory motylkowe WCB. WCB jest powszechnym materiałem na korpusy zaworów, znanym ze swojej dobrej wytrzymałości i trwałości. Z drugiej strony zawór motylkowy jest rodzajem zaworu ćwierćobrotowego, który wykorzystuje dysk do kontrolowania przepływu płynu. Gdy dysk jest ustawiony równolegle do kierunku przepływu, zawór jest całkowicie otwarty, umożliwiając maksymalny przepływ. Kiedy jest ustawiony prostopadle, zawór jest zamknięty, zatrzymując przepływ.
Charakterystyka przepływu
1. Współczynnik przepływu (Cv)
Współczynnik przepływu, czyli Cv, jest kluczowym czynnikiem, jeśli chodzi o zrozumienie charakterystyki przepływu przepustnicy WCB. Cv reprezentuje ilość wody (w galonach amerykańskich na minutę), która przepłynie przez zawór przy spadku ciśnienia na zaworze o 1 psi. Wyższa wartość Cv oznacza, że zawór może przepuścić więcej płynu przy danym spadku ciśnienia.
W przypadku przepustnic WCB wartość Cv zależy od kilku czynników, takich jak rozmiar zaworu, kształt dysku i rodzaj gniazda. Ogólnie rzecz biorąc, większe zawory mają wyższe wartości Cv. Na przykład 6-calowy zawór motylkowy WCB będzie miał znacznie wyższe Cv niż 2-calowy. Kształt dysku również odgrywa rolę. Usprawniona konstrukcja dysku może zmniejszyć opór przepływu i zwiększyć Cv.
2. Turbulencja i spadek ciśnienia
Kiedy płyn przepływa przez zawór motylkowy WCB, zawsze występuje pewien stopień turbulencji i spadku ciśnienia. Turbulencja występuje, ponieważ dysk zakłóca płynny przepływ płynu. Może to prowadzić do strat energii, a także powodować hałas i wibracje.
Spadek ciśnienia na zaworze jest powiązany z natężeniem przepływu i oporem zaworu. Wraz ze wzrostem natężenia przepływu wzrasta również spadek ciśnienia. Jednakże dobrze zaprojektowane przepustnice WCB mogą zminimalizować spadek ciśnienia. Na przykład zawory z niskoprofilowym dyskiem i gładką powierzchnią wewnętrzną mogą zmniejszyć opory przepływu, co skutkuje mniejszym spadkiem ciśnienia.
3. Wzór przepływu
Schemat przepływu przez zawór motylkowy WCB jest złożony. Gdy zawór jest częściowo otwarty, przepływ jest asymetryczny. Płyn ma tendencję do większego przepływu po jednej stronie dysku, co może powodować nierównomierne zużycie elementów zaworu. W miarę dalszego otwierania zaworu przepływ staje się bardziej symetryczny, ale nadal występuje pewien stopień zawirowania i mieszania.
Aby poprawić przepływ, niektóre przepustnice WCB zostały zaprojektowane ze specjalnymi funkcjami, takimi jak łopatki kierujące lub profilowany dysk. Cechy te pomagają płynniej kierować przepływem i redukować turbulencje.
Aplikacje i wymagania dotyczące przepływu
Zawory motylkowe WCB są stosowane w szerokim zakresie zastosowań, każdy z własnymi wymaganiami dotyczącymi przepływu.
1. Uzdatnianie wody
W stacjach uzdatniania wody przepustnice WCB służą do kontrolowania przepływu wody w różnych procesach, takich jak filtracja, sedymentacja i dezynfekcja. Wymagania dotyczące przepływu w tych zastosowaniach są zwykle stosunkowo stabilne i wymagają dokładnej kontroli przepływu. Zawory muszą być w stanie obsłużyć zakres natężeń przepływu bez powodowania nadmiernego spadku ciśnienia.
2. Systemy HVAC
W instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) przepustnice WCB służą do regulacji przepływu powietrza i wody. Wymagania dotyczące przepływu w systemach HVAC mogą się różnić w zależności od wielkości budynku i specyficznych wymagań systemu. Na przykład w dużym budynku komercyjnym zawory mogą wymagać obsługi dużych przepływów, aby zapewnić odpowiednią wentylację i kontrolę temperatury.
3. Procesy przemysłowe
W procesach przemysłowych, takich jak produkcja chemiczna i przetwórstwo żywności, przepustnice WCB służą do kontrolowania przepływu różnych płynów. Wymagania dotyczące przepływu w tych zastosowaniach mogą być bardzo wysokie i wymagać precyzyjnej kontroli przepływu oraz możliwości obsługi płynów korozyjnych lub ściernych.
Porównanie z innymi typami zaworów
Jeśli chodzi o charakterystykę przepływu, przepustnice WCB mają pewne zalety i wady w porównaniu do innych typów zaworów.
1. Zawory kulowe
Zawory kulowe znane są z doskonałych możliwości dławienia. Zapewniają bardzo precyzyjną kontrolę przepływu, zwłaszcza przy niskich natężeniach przepływu. Jednakże charakteryzują się one stosunkowo wysokim spadkiem ciśnienia w porównaniu do przepustnic WCB. Z drugiej strony przepustnice WCB charakteryzują się niższym spadkiem ciśnienia i mogą obsługiwać większe natężenia przepływu, ale mogą nie być tak precyzyjne w dławieniu.
2. Zawory kulowe
Zawory kulowe są podobne do zaworów motylkowych, ponieważ są również zaworami ćwierćobrotowymi. Jednakże zawory kulowe mają zazwyczaj bardziej kulisty element zamykający, który może zapewnić lepsze uszczelnienie. Zawory motylkowe WCB, choć mogą nie mieć tak szczelnego uszczelnienia jak zawory kulowe, są bardziej ekonomiczne i mogą być stosowane w szerszym zakresie zastosowań.
Nasz asortyment produktów

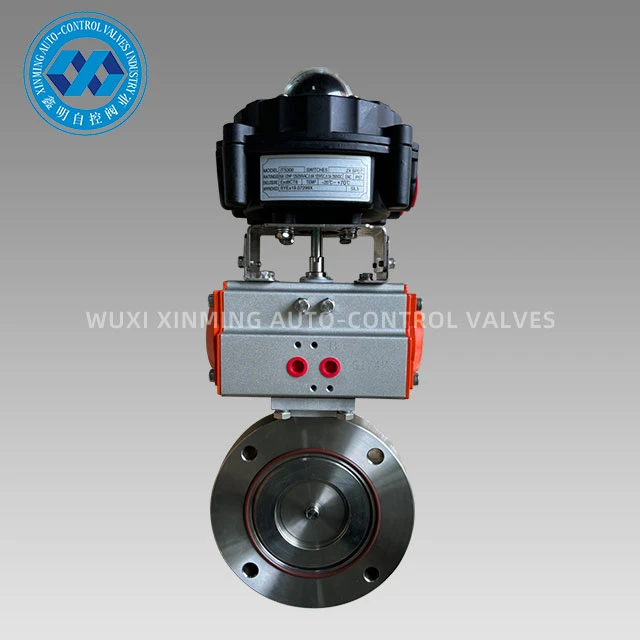

Jako dostawca przepustnic WCB oferujemy szeroką gamę produktów spełniających różne wymagania dotyczące przepływu. MamyZawór motylkowy z siłownikiem pneumatycznym, który jest odpowiedni do zastosowań, w których występuje środowisko próżniowe. Zawory te zostały zaprojektowane w celu zapewnienia niezawodnej kontroli przepływu w systemach próżniowych.
Mamy równieżSiłownik pneumatyczny Tri – mimośrodowy zawór motylkowy. Trójmimośrodowa konstrukcja tych zaworów zapewnia lepsze uszczelnienie i zmniejsza zużycie, dzięki czemu idealnie nadają się do zastosowań wymagających wysokiego ciśnienia i wysokiej temperatury.
Kolejnym produktem w naszej ofercie jestPrzeciwwybuchowy pneumatyczny zawór motylkowy z twardym uszczelnieniem ze stali nierdzewnej. Zawór ten wykonany jest ze stali nierdzewnej, co czyni go odpornym na korozję. Jest również zaprojektowany tak, aby wytrzymywał wysokie temperatury i jest przeciwwybuchowy, dzięki czemu nadaje się do stosowania w niebezpiecznych środowiskach.
Wniosek
Podsumowując, na charakterystykę przepływu przepustnic WCB wpływa kilka czynników, takich jak współczynnik przepływu, turbulencja, spadek ciśnienia i wzór przepływu. Zawory te są szeroko stosowane w różnych zastosowaniach ze względu na ich opłacalność, stosunkowo niski spadek ciśnienia i zdolność do obsługi dużych prędkości przepływu.
Jeśli szukasz zaworów motylkowych WCB lub masz jakiekolwiek pytania dotyczące ich charakterystyki przepływu, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiedni zawór odpowiadający Twoim konkretnym potrzebom. Niezależnie od tego, czy chodzi o stację uzdatniania wody, system HVAC, czy proces przemysłowy, posiadamy wiedzę i produkty, które spełnią Twoje wymagania. Porozmawiajmy i zobaczmy, jak możemy współpracować, aby uzyskać dla Ciebie najlepsze rozwiązanie w zakresie kontroli przepływu.
