Wibracje rurociągów jest powszechnym zjawiskiem w systemach przemysłowych i może mieć znaczący wpływ na różne elementy, w tym pneumatyczne zawory kulkowe. Jako dostawca zaworu pneumatycznego, byłem świadkiem wpływu wibracji rurociągu na te krytyczne zawory. W tym poście na blogu zagłębię się w szczegóły, w jaki sposób wibracja rurociągu wpływa na zawory pneumatyczne i omówić implikacje dla operacji przemysłowych.
Zrozumienie wibracji rurociągu
Wibracje rurociągów mogą być spowodowane różnymi czynnikami, takimi jak przepływ płynu, działanie sprzętu mechanicznego i siły zewnętrzne. Gdy płyn przepływa przez rurociąg, może powodować fluktuacje ciśnienia i turbulencje, co może prowadzić do wibracji. Ponadto działanie pomp, sprężarek i innych urządzeń mechanicznych może generować wibracje przesyłane przez rurociąg. Siły zewnętrzne, takie jak trzęsienia ziemi lub pobliskie działania budowlane, mogą również powodować wibracje rurociągów.
Intensywność i częstotliwość wibracji rurociągu mogą się różnić w zależności od określonych okoliczności. Wibracje o niskiej częstotliwości, zwykle poniżej 10 Hz, są często spowodowane przepływem płynu lub urządzeniami mechanicznymi. Wibracje o wysokiej częstotliwości, powyżej 100 Hz, mogą być spowodowane czynnikami takimi jak kawitacja lub rezonans. Zarówno wibracje o niskiej, jak i wysokiej częstotliwości mogą mieć szkodliwy wpływ na pneumatyczne zawory kulkowe.
Wpływ wibracji rurociągu na pneumatyczne zawory kulkowe
1. Zużycie i łzy
Jednym z najważniejszych wpływu wibracji rurociągowych na zawory pneumatyczne jest zwiększone zużycie. Ciągłe wstrząsanie i ruch spowodowane wibracjami mogą powodować, że elementy zaworu, takie jak piłka, siedzenie i łodyga, ocierały się o siebie. Z czasem tarcie to może prowadzić do uszkodzenia powierzchni, erozji i korozji, zmniejszając długość życia zaworu i wydajność.
Na przykład piłka w pneumatycznym zaworze kulowym może wywoływać zadrapania lub rowki z powodu powtarzanego uderzenia z siedziskiem. Może to powodować wycieki i zmniejszyć zdolność zaworu do zapewnienia ciasnego uszczelnienia, co prowadzi do nieefektywności w systemie. Połysk zaworu może również doświadczyć zużycia, co może wpływać na jego zdolność do płynnego obracania się i dokładnego kontrolowania przepływu płynu.
2. Poluzowanie komponentów
Wibracje rurociągowe mogą również powodować rozluźnienie składników pneumatycznego zaworu kulowego. Wibracje mogą powodować wibrację śrub, nakrętek i innych elementów złącznych, co może prowadzić do wycieków i potencjalnych zagrożeń bezpieczeństwa. Jeśli zawór nie jest odpowiednio zabezpieczony, może również przesunąć lub wypłynąć z pozycji, wpływając na jego wydajność i dokładność.
W niektórych przypadkach rozluźnienie składników może być tak poważne, że zawór może stać się całkowicie nieoperacyjny. Na przykład, jeśli łodyga zaworu staje się luźna, może nie być w stanie poprawnie obrócić piłkę, zapobiegając otwarciu lub zamknięciu zaworu. Może to prowadzić do zakłóceń w procesie przemysłowym i potencjalnie powodować uszkodzenie innego sprzętu w systemie.
3. Awaria pieczęci
Pieczęć między piłką a siedzeniem ma kluczowe znaczenie dla właściwego funkcjonowania pneumatycznego zaworu kulowego. Wibracje rurociągów mogą spowodować pogarszanie uszczelki z czasem, co prowadzi do wycieków. Stały ruch i wstrząsanie mogą powodować zużycie, pęknięcie lub zdeformowanie materiału uszczelnienia, zmniejszając jego zdolność do zapewnienia ciasnego uszczelnienia.
Awaria pieczęci może mieć poważne konsekwencje dla operacji przemysłowych. Może to prowadzić do utraty płynu, który może być kosztowny i szkodliwy dla środowiska. Ponadto wycieki mogą powodować zanieczyszczenie płynu, co może wpływać na jakość produktu i potencjalnie uszkodzić inne urządzenia w systemie.
4. Problemy z kontrolą
Pneumatyczne zawory kulkowe zostały zaprojektowane w celu zapewnienia precyzyjnej kontroli przepływu płynu. Jednak wibracje rurociągów mogą zakłócać zdolność zaworu do dokładnego działania. Wibracje mogą powodować nieoczekiwanie otwarcie lub zamykanie zaworu, co prowadzi do fluktuacji szybkości przepływu i ciśnienia płynu.
Może to być szczególnie problematyczne w zastosowaniach, w których wymagana jest precyzyjna kontrola, na przykład w przetwarzaniu chemicznym lub produkcji farmaceutycznej. Na przykład, jeśli pneumatyczne zawór kulowy jest używany do kontrolowania przepływu krytycznego chemikalia w procesie produkcyjnym, nawet niewielkie odchylenie w prędkości przepływu może mieć znaczący wpływ na jakość produktu końcowego.
Łagodzenie wpływu wibracji rurociągu
1. Właściwa instalacja
Właściwa instalacja ma kluczowe znaczenie dla zminimalizowania wpływu wibracji rurociągu na zawory pneumatyczne. Zawór powinien być zainstalowany w miejscu, w którym mniej prawdopodobne jest, że wibracje, takie jak pompy, sprężarki lub inny sprzęt wibracyjny. Ponadto zawór powinien być bezpiecznie zamontowany przy użyciu odpowiednich elementów mocujących i wsporników, aby zapobiec zmianie lub poruszaniu się.
Podczas instalacji ważne jest również, aby upewnić się, że rurociąg jest odpowiednio wyrównany i obsługiwany. Niezwykle wyrównane rurociągi mogą powodować dodatkowe naprężenie i wibracje na zaworze, zwiększając ryzyko uszkodzenia. Zastosowanie elastycznych złączy lub połączeń rozszerzających w rurociągu może również pomóc wchłonięciem niektórych wibracji i zmniejszenia jego wpływu na zawór.
2. Izolacja wibracji
Techniki izolacji wibracji można zastosować w celu zmniejszenia transmisji wibracji z rurociągu do pneumatycznego zaworu kulowego. Może to obejmować zastosowanie izolatorów wibracyjnych, takich jak gumowe mocowania lub izolatory sprężynowe, które można zainstalować między zaworem a rurociągiem lub między zaworem a jego powierzchnią montażową.
Izolatory wibracji działają poprzez pochłanianie i rozpraszanie energii wibracji, zapobiegając jej przeniesieniu do zaworu. Mogą być szczególnie skuteczne w zmniejszaniu wibracji o wysokiej częstotliwości, które często są najbardziej szkodliwe dla składników zaworu.
3. Regularna konserwacja
Regularna konserwacja jest niezbędna do zapewnienia prawidłowego funkcjonowania zaworów pneumatycznych i minimalizowania wpływu drgań rurociągowych. Obejmuje to sprawdzenie zaworu pod kątem oznak zużycia, takich jak zadrapania, rowki lub wycieki, oraz w razie potrzeby zastępowanie uszkodzonych elementów.
Zawór powinien być również regularnie smarowany w celu zmniejszenia tarcia i zużycia. Ponadto elementy łączniki i wsporniki powinny być okresowo sprawdzane, aby upewnić się, że są ciasne i bezpieczne. Dzięki regularnej konserwacji wszelkie potencjalne problemy można zidentyfikować i rozwiązać, zanim staną się poważnymi problemami.
Wniosek
Wibracje rurociągu mogą mieć znaczący wpływ na zawory pneumatyczne, co prowadzi do zwiększonego zużycia, rozluźnienia komponentów, uszkodzenia uszczelnienia i problemów z kontrolą. Jako dostawca zaworu pneumatycznego, ważne jest zrozumienie tych potencjalnych problemów i podjęcie kroków w celu złagodzenia ich wpływu.

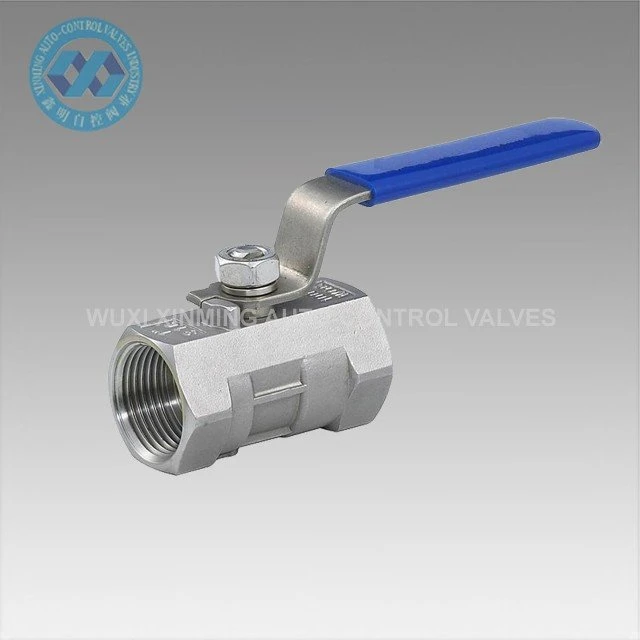

Zapewniając odpowiednią instalację, stosując techniki izolacji wibracji i wykonywanie regularnej konserwacji, żywotność i wydajność zaworów pneumatycznych można znacznie poprawić. Jeśli masz problemy z wibracjami rurociągowymi wpływającymi na zawory pneumatyczne lub jeśli szukasz wysokiej jakości zaworów pneumatycznych do zastosowania przemysłowego, skontaktuj się z nami, aby uzyskać więcej informacji. Oferujemy szeroką gamę pneumatycznych zaworów kulowych, w tymSegment zawór sterujący z pneumatycznym siłownikiemWDwukrotnie działający plastikowy zawór kulkowy siłownika pneumatycznego, IZawór kulowy gwintuA nasz zespół ekspertów może pomóc Ci znaleźć odpowiednie rozwiązanie dla Twoich potrzeb.
Odniesienia
- „Wibracje rurociągów: przyczyny, efekty i strategie łagodzenia” John Doe, Industrial Engineering Journal, tom 10, wydanie 2, 2020.
- „Wpływ wibracji na wydajność zaworów” Jane Smith, Valve World Magazine, grudzień 2019 r.
- „Przewodnik instalacji i konserwacji zaworu pneumatycznego” ABC Valve Company, 2021.
