Jeśli chodzi o zawór motyla WCB, jednocześnie pojawia się jedno pytanie: jaki jest ciężar zaworu motyla WCB? Jako dostawca zaworów motyla WCB, jestem tutaj, aby zapewnić ci kompleksowy wgląd w ten temat.
Zrozumienie zaworu motyla WCB
Zanim zagłębić się w aspekt wagi, najpierw zrozummy, czym jest zawór motyla WCB. WCB jest rodzajem materiału odlewania stali węglowej. Zawór otrzymuje swoją nazwę od elementu zamknięcia krążka, który obraca się wokół osi, aby kontrolować przepływ płynu. Zawory motyli są szeroko stosowane w różnych branżach, takich jak obróbka wody, przetwarzanie chemiczne i wytwarzanie energii ze względu na ich kompaktową konstrukcję, szybką obsługę i stosunkowo niski koszt.
Czynniki wpływające na wagę zaworu motyla WCB
Waga zaworu motyla WCB nie jest wartością stałą; Wpływa na to kilka czynników.
Rozmiar
Najbardziej oczywistym czynnikiem jest rozmiar zaworu. Większe zawory na ogół ważą więcej niż mniejsze. Wynika to z faktu, że większy zawór wymaga więcej materiału do jego konstrukcji. Na przykład 2 -calowy zawór motyla WCB będzie ważny znacznie mniej niż 12 -calowy. Wzrost wielkości oznacza, że potrzebne jest więcej metalu dla ciała, dysku i innych elementów zaworu.
Ocena ciśnienia
Zawory o wyższych ocenach ciśnienia muszą być bardziej wytrzymałe, aby wytrzymać większe siły wywierane na nich. W rezultacie są zwykle cięższe. Zawór motyla WCB zaprojektowany do oceny ciśnieniowej 150 psi będzie lżejszy niż jeden oceniany za 300 psi. Aby osiągnąć niezbędną siłę, korpus zaworu i inne krytyczne części mogą być grubsze lub wykonane z większej ilości materiału, co zwiększa ogólną wagę.
Projektowanie i konfiguracja
Projekt zaworu odgrywa również rolę w określaniu jego wagi. Niektóre zawory mogą mieć dodatkowe cechy, takie jak korpus wyłożony lub określony rodzaj konstrukcji siedzeń. Na przykład zawór z korpusem wyłożonym PTFE może mieć inną wagę w porównaniu z nieokreślonym. Ponadto konfiguracja zaworu, niezależnie od tego, czy jest to typ opłatek - typu, czy typu, może wpłynąć na jego wagę. Zawory typu mają zazwyczaj dodatkowe występy do śrub, co dodaje niewielkiej ilości dodatkowej masy.
Typowe zakresy wagi
Aby zapewnić lepsze wyobrażenie o wadze zaworów motyla WCB, oto niektóre typowe zakresy wagi oparte na wspólnych rozmiarach i ocen ciśnienia.
W przypadku zaworów o małych rozmiarach (2-4 cali) o prognozie ciśnieniowej 150 psi może wynosić od około 10 do 30 funtów. Wraz ze wzrostem wielkości do 6-8 cali ciężar może być w zakresie od 30 do 80 funtów. W przypadku większych zaworów (10–12 cali) o tej samej prognozie ciśnienia waga może wynosić od 80 do 150 funtów.
Jeśli weźmiemy pod uwagę wyższe oceny ciśnienia, powiedzmy 300 psi, zawór 4 -calowy może ważyć około 40 funtów, podczas gdy zawór 10 -calowy może ważyć ponad 200 funtów.
Należy zauważyć, że są to tylko przybliżone wartości, a faktyczna waga może się różnić w zależności od konkretnego projektu i producenta zaworu.
Znaczenie znajomości wagi
Zrozumienie wagi zaworu motyla WCB ma kluczowe znaczenie z kilku powodów.
Instalacja
Podczas procesu instalacji znajomość wagi pomaga określić odpowiedni sprzęt do podnoszenia. Jeśli zawór jest zbyt ciężki dla używanego urządzenia do podnoszenia, może prowadzić do zagrożeń bezpieczeństwa. Na przykład, jeśli dźwig z niewystarczającym obciążeniem - pojemność jest używana do instalacji dużego i ciężkiego zaworu, może przechylić się, powodując uszkodzenie zaworu i potencjalnie narażając pracowników.
Projektowanie systemu rurociągów
Waga zaworu wpływa również na projekt systemu rur. Rury muszą być w stanie utrzymać ciężar zaworu bez nadmiernego naprężenia. Jeśli zawór jest zbyt ciężki dla rur, może spowodować obrzęk, a nawet awarię rury z czasem. Inżynierowie muszą wziąć pod uwagę masę zaworu przy obliczaniu wymagań wsparcia i ogólnej integralności strukturalnej systemu rur.
Nasza oferta produktów
Jako dostawca zaworów motyla WCB oferujemy szeroką gamę zaworów, aby zaspokoić różne potrzeby klientów. Nasze zawory są wykonane z wysokiej jakości materiału WCB, zapewniając trwałość i niezawodną wydajność.

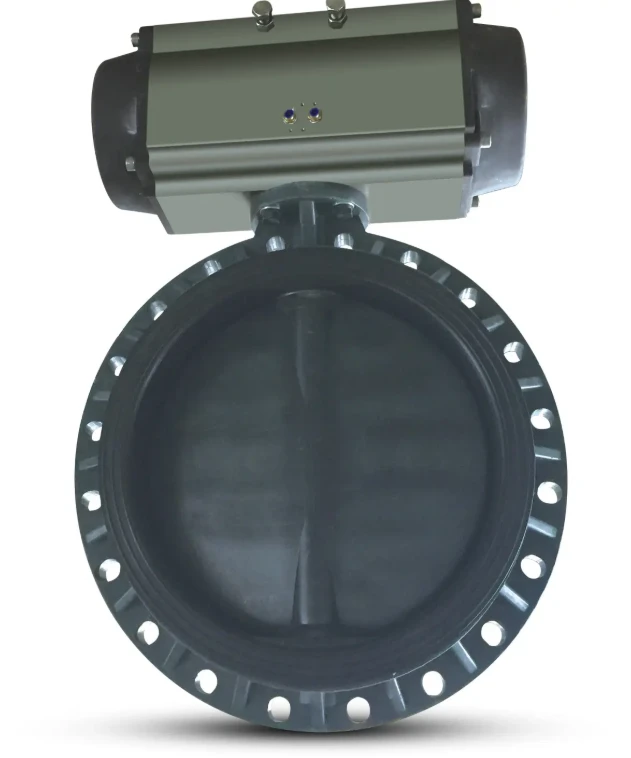

MamyPneumatyczny zawór obkładnika siłownikaktóry zapewnia precyzyjną kontrolę przepływu płynu. Zawory te są zaprojektowane z zaawansowanymi siłownikami pneumatycznymi, które oferują szybką i dokładną działanie.
NaszKołnierz pneumatyczny kałek motyli Vlaveto kolejny popularny produkt. Łączy korzyści z połączenia typu kołnierza z potężnym siłownikiem pneumatycznym, dzięki czemu nadaje się do różnych zastosowań przemysłowych.
Dla tych, którzy wymagają zaworów odpornych na korozję, oferujemyZawór motyla ze stali nierdzewnej. Zawory te są wykonane z wysokiej klasy stali nierdzewnej, zapewniając doskonałą odporność na rdzę i atak chemiczny.
Skontaktuj się z nami w celu zakupu i negocjacji
Jeśli jesteś na rynku zaworów motyla WCB lub któregokolwiek z naszych innych produktów, zachęcamy do skontaktowania się z nami. Mamy zespół ekspertów, którzy mogą dostarczyć szczegółowych informacji na temat naszych produktów, w tym wagi, wielkości i charakterystyki wydajności. Niezależnie od tego, czy potrzebujesz jednego zaworu do małego projektu, czy dużej ilości dla zakładu przemysłowego, możemy spełnić Twoje wymagania.
Jesteśmy zaangażowani w dostarczanie produktów wysokiej jakości po konkurencyjnych cenach. Naszym celem jest ustanowienie długoterminowych partnerstw z naszymi klientami poprzez oferowanie doskonałej obsługi klienta i niezawodnych produktów. Nie wahaj się więc skontaktować się z nami w celu zakupu i negocjacji.
Odniesienia
- Valve Handbook, 4. edycja JS Tullis
- Zawory przemysłowe: wybór, specyfikacja i instalacja autorstwa Johna A. Perry'ego
