Hej tam! Jako dostawca cienkich zaworów kulowych często otrzymuję pytania o moment obrotowy otwierania i zamykania tych zaworów. Pomyślałem więc, że poświęcę chwilę, aby to dla Państwa rozłożyć i wyjaśnić, co to oznacza, dlaczego jest to ważne i jak wpływa na działanie cienkich zaworów kulowych.
Co to jest moment obrotowy?
Na początek porozmawiajmy o momencie obrotowym. Moment obrotowy jest miarą siły, która powoduje obrót obiektu wokół osi. W kontekście cienkiego zaworu kulowego moment obrotowy to siła wymagana do obrócenia kuli zaworu (kulistej tarczy wewnątrz zaworu) w celu otwarcia lub zamknięcia przepływu płynu. Zwykle mierzy się go w jednostkach takich jak niutonometry (N·m) lub calofunty (in·lbf).
Zdefiniowany moment otwierania i zamykania
Moment otwierający cienkiego zaworu kulowego to siła potrzebna do rozpoczęcia przemieszczania kuli z pozycji zamkniętej do pozycji otwartej. Dzieje się tak wtedy, gdy pokonuje się początkowy opór, który może wynikać z takich czynników, jak tarcie między kulą a gniazdami zaworów, ciśnienie płynu na kulę oraz opór mechaniczny na trzpieniu zaworu i siłowniku.
Z drugiej strony moment zamykający to siła potrzebna do obrócenia kuli z pozycji otwartej z powrotem do pozycji zamkniętej. Podobnie jak moment otwierający, na moment zamykający wpływa tarcie, ciśnienie płynu i opór mechaniczny. Jednakże na proces zamykania może mieć również wpływ kierunek przepływu i różnica ciśnień na zaworze.
Dlaczego moment obrotowy ma znaczenie?
Zrozumienie momentu otwierającego i zamykającego cienkiego zaworu kulowego jest kluczowe z kilku powodów.
Właściwy dobór zaworu
Wybierając cienki zawór kulowy do konkretnego zastosowania, należy upewnić się, że wymagania dotyczące momentu obrotowego zaworu są zgodne z siłownikiem, którego planujesz użyć. Siłownik to urządzenie zapewniające siłę otwierającą i zamykającą zawór. Jeśli siłownik nie będzie w stanie wygenerować wystarczającego momentu obrotowego, zawór może nie otwierać się lub zamykać prawidłowo, co może prowadzić do problemów z przepływem, a nawet uszkodzenia zaworu.
Na przykład, jeśli pracujesz z systemem wysokociśnieniowym, będziesz potrzebować zaworu o wyższym momencie obrotowym i siłownika, który wytrzyma ten moment obrotowy. Sprawdź naszeZawór kulowy ze stali nierdzewnej klasy sanitarnej 304 316dla opcji odpowiednich dla różnych wymagań dotyczących ciśnienia i momentu obrotowego.
Wydajność systemu
Moment obrotowy wymagany do obsługi zaworu może mieć znaczący wpływ na ogólną wydajność układu płynowego. Jeśli moment obrotowy jest zbyt wysoki, oznacza to, że siłownik musi pracować ciężej, co może prowadzić do zwiększonego zużycia energii. Z drugiej strony, jeśli moment obrotowy zostanie zoptymalizowany, zawór może działać płynnie przy mniejszym zużyciu energii, co w dłuższej perspektywie zmniejsza koszty eksploatacji.
Bezpieczeństwo
W niektórych zastosowaniach, np. w przemyśle chemicznym lub naftowo-gazowym, nieprawidłowe działanie zaworu z powodu niewystarczającego momentu obrotowego może mieć poważne konsekwencje dla bezpieczeństwa. Zawór, który nie zamyka się prawidłowo, może prowadzić do wycieków, które mogą być niebezpieczne dla personelu i środowiska. Zapewnienie spełnienia wymagań dotyczących momentu obrotowego zaworu jest ważnym elementem utrzymania bezpiecznego środowiska pracy.
Czynniki wpływające na moment obrotowy
Na moment otwierający i zamykający cienkiego zaworu kulowego może wpływać kilka czynników.
Rozmiar zaworu
Ogólnie rzecz biorąc, większe zawory wymagają do działania większego momentu obrotowego, ponieważ mają większą kulę i większą powierzchnię stykającą się z cieczą i gniazdami zaworów. Wraz ze wzrostem rozmiaru zaworu wzrasta również siła potrzebna do poruszenia kuli.
Ciśnienie płynu
Wyższe ciśnienie płynu może zwiększyć moment obrotowy potrzebny do otwarcia i zamknięcia zaworu. Gdy ciśnienie jest wysokie, płyn wywiera większą siłę na kulkę, co utrudnia jej obracanie. Jest to szczególnie prawdziwe w przypadku zaworów w układach wysokociśnieniowych, takich jak te stosowane w hydraulice przemysłowej lub sieciach rurociągów wysokociśnieniowych.
Projekt zaworu
Konstrukcja zaworu, w tym rodzaj gniazd, konstrukcja trzpienia i ogólna konstrukcja, mogą mieć wpływ na wymagania dotyczące momentu obrotowego. Na przykład zawory z miękkimi gniazdami mają zwykle niższe wymagania dotyczące momentu obrotowego w porównaniu do zaworów z gniazdami metalowymi, ponieważ miękki materiał zmniejsza tarcie.
Kierunek przepływu
Kierunek przepływu płynu może również wpływać na moment obrotowy. W niektórych przypadkach przepływ może pomóc w otwarciu lub zamknięciu zaworu, zmniejszając wymagany moment obrotowy. Jednakże w innych sytuacjach przepływ może wytworzyć dodatkowy opór, zwiększając wymagany moment obrotowy.
Pomiar momentu obrotowego
Pomiar momentu otwierającego i zamykającego cienkiego zaworu kulowego jest ważnym krokiem w zapewnieniu jego prawidłowego działania. Istnieje kilka metod pomiaru momentu obrotowego, ale najczęstsza polega na użyciu klucza dynamometrycznego.
Klucz dynamometryczny to narzędzie umożliwiające przyłożenie określonego momentu obrotowego do elementu złącznego lub, w tym przypadku, do trzpienia zaworu. Powoli obracając zawór kluczem dynamometrycznym i monitorując przyłożony moment obrotowy, można określić wartości momentu obrotowego otwierania i zamykania.
Należy pamiętać, że pomiary momentu obrotowego należy wykonywać w określonych warunkach, np. przy określonym ciśnieniu i temperaturze płynu, aby zapewnić dokładne wyniki.
Zastosowania i wymagania dotyczące momentu obrotowego
W różnych zastosowaniach obowiązują różne wymagania dotyczące momentu obrotowego dla cienkich zaworów kulowych.
Hydraulika mieszkalna
W instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych ciśnienie płynu jest stosunkowo niskie, dlatego wymagania dotyczące momentu obrotowego dla cienkich zaworów kulowych są również niskie. Zawory te są zwykle obsługiwane ręcznie, a prosta dźwignia ręczna może zapewnić wystarczającą siłę do ich otwierania i zamykania.
Procesy przemysłowe
W warunkach przemysłowych, takich jak zakłady chemiczne, rafinerie i zakłady energetyczne, wymagania dotyczące momentu obrotowego mogą być znacznie wyższe. Zastosowania te często obejmują płyny pod wysokim ciśnieniem i zawory o dużych rozmiarach, dlatego do obsługi zaworów potrzebne są siłowniki o większej mocy. Na przykład naszTrójdrożny zawór kulowy z siłownikiem pneumatycznym z trzema zaciskamijest przeznaczony do zastosowań przemysłowych, gdzie wymagana jest precyzyjna kontrola i wyższy moment obrotowy.
Przemysł spożywczy i napojów

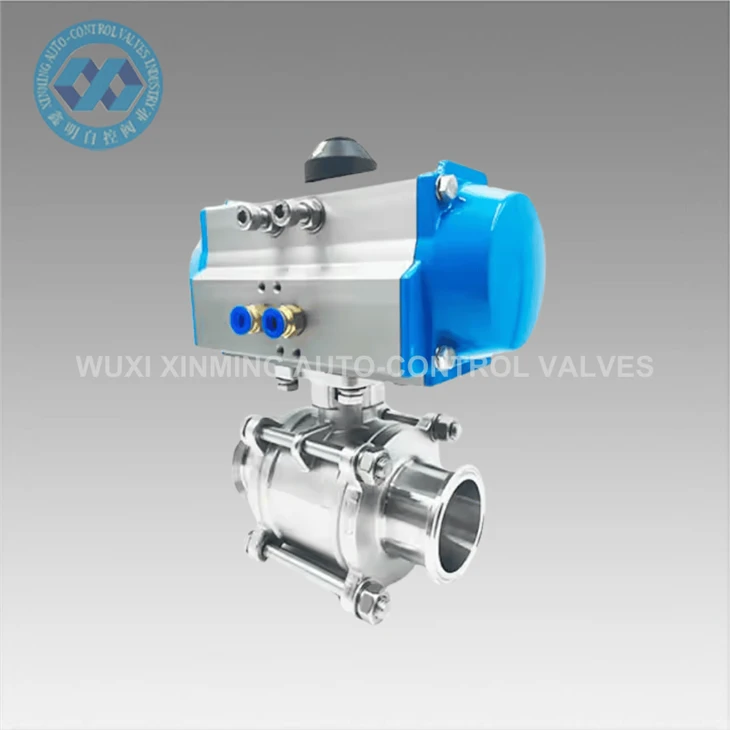

W przemyśle spożywczym i napojów cienkie zawory kulowe są powszechnie stosowane w zastosowaniach sanitarnych. Zawory te muszą być łatwe w czyszczeniu i obsłudze, a także często mają mniejsze wymagania dotyczące momentu obrotowego. NaszZawór kulowy ze stali nierdzewnej klasy sanitarnej 304 316to doskonały wybór do tych zastosowań, oferujący niezawodne działanie przy odpowiednich momentach obrotowych.
Wybór odpowiedniego zaworu i siłownika
Przy wyborze cienkiego zaworu kulowego i siłownika należy koniecznie wziąć pod uwagę wymagania dotyczące momentu obrotowego. Oto kilka wskazówek, które pomogą Ci dokonać właściwego wyboru:
Poznaj swoją aplikację
Zapoznaj się ze specyficznymi wymaganiami aplikacji, w tym ciśnieniem płynu, temperaturą, natężeniem przepływu i rozmiarem zaworu. Pomoże to w określeniu odpowiedniego momentu obrotowego dla zaworu.
Skonsultuj się z producentem
Skontaktuj się z producentem zaworu, aby uzyskać wskazówki dotyczące wymagań dotyczących momentu obrotowego. Mogą dostarczyć szczegółowych informacji na temat działania zaworu i pomóc w wyborze odpowiedniego siłownika.
Rozważ przyszłą ekspansję
Jeśli przewidujesz przyszłe zmiany lub rozbudowę swojego systemu, wybierz zawór i siłownik o nieco wyższym momencie obrotowym, aby uwzględnić potencjalny wzrost ciśnienia lub przepływu.
Wniosek
Podsumowując, moment otwierający i zamykający cienkiego zaworu kulowego jest krytycznym czynnikiem wpływającym na jego wydajność, wydajność i bezpieczeństwo. Rozumiejąc, czym jest moment obrotowy, dlaczego jest on ważny i jakie czynniki na niego wpływają, można podejmować świadome decyzje przy wyborze zaworu i siłownika do danego zastosowania.
Jeśli szukasz cienkiego zaworu kulowego i potrzebujesz pomocy w zakresie wymagań dotyczących momentu obrotowego lub doboru zaworu, nie wahaj się z nami skontaktować. Jesteśmy wiodącym dostawcą cienkich zaworów kulowych i posiadamy szeroką gamę produktów, m.inZawór kulowy uruchamiany pneumatycznie, aby spełnić Twoje potrzeby. Nasz zespół ekspertów jest gotowy pomóc Ci w znalezieniu idealnego rozwiązania zaworowego dla Twojego projektu. Rozpocznijmy rozmowę i dobierzmy dla Ciebie odpowiedni zawór do Twojego zastosowania!
Referencje
- Podręcznik Valve, wydanie 4, autorstwa Ernesta O. Doebelina
- Mechanika płynów i termodynamika maszyn turbinowych, wydanie 5, autorzy: SL Dixon i CA Hall
- Zawory przemysłowe: przewodnik po wyborze i zastosowaniu, autor: John P. Carruthers
