Przegląd produktu

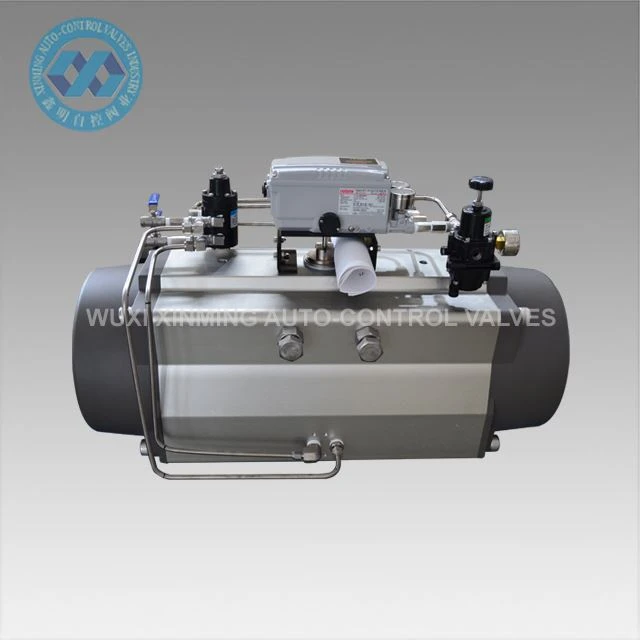

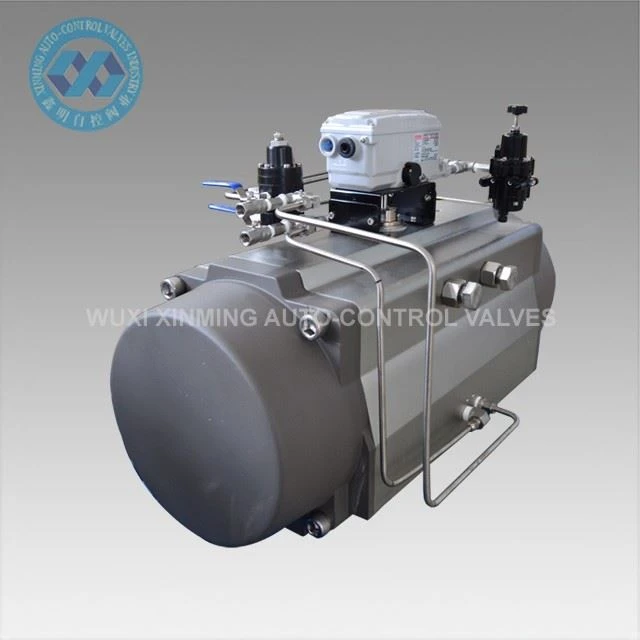

Pneumatyczny siłownik dwustronnego działania z zębatką i zębnikiem przeznaczony jest do automatyzacji ćwierćobrotowych zaworów kulowych i przepustnic w rurociągach przemysłowych. Zapewnia niezawodne sterowanie pneumatyczne pracą zaworu w zakresie 0–90 stopni i jest kompatybilny ze standardowymi interfejsami montażowymi, takimi jak ISO 5211 i NAMUR VDI/VDE 3845.
Jest szeroko stosowany w systemach automatyki przemysłowej, gdzie wymagane jest stabilne i znormalizowane sterowanie zaworami.
Parametr techniczny
| Nazwa produktu | Pneumatyczny siłownik obrotowy |
| Nazwa marki | Akceptowane są również XM i OEM |
| Rozmiar siłownika | 32mm-400mm |
| Kąt obrotowy | 0 stopni ~ 90 stopni |
| Zakres temperatury roboczej |
-20 stopni ~ +80 stopni (standardowo) -40 stopni ~+80 stopni (niska temperatura) -15 stopni ~ 150 stopni (wysoka temperatura) |
| Ciśnienie zasilania powietrzem | 0,2 ~ 0,8 MPa, maks. 10 MPa |
| Najlepsze połączenie | VDI/VDE3845 NAMUR |
| Podłączenie dolne | ISO 5211 i DIN 3337 |
| Tworzywo | Stop aluminium |
| Struktura | zębatka i zębnik, podwójne tłoki zębatkowe |
| Obróbka powierzchni korpusu siłownika | anodowane na twardo |
| Kolor zaślepki końcowej | czarny szary, czarny, ciemnoniebieski, błękitny, czerwony, pomarańczowy, zielony itp. |
| Orzecznictwo | CE, ATEX, SIL3, ISO9001:2016 |
TABELA MOMENTU WYJŚCIOWEGO SIŁOWNIKA PNEUMATYCZNEGO PODWÓJNEGO DZIAŁANIA XM
|
Model |
Ciśnienie powietrza wejściowego (jednostka: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Moment wyjściowy ciśnienia powietrza (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Cechy
- Konstrukcja z zębatką i zębnikiem dwustronnego działania zapewnia stabilną kontrolę otwierania i zamykania-napędzaną powietrzem.
- Wyjście 0–90 stopni o ćwierć obrotu-dla zaworów kulowych i przepustnic.
- Konstrukcja tłoka z podwójną zębatką poprawia równowagę momentu obrotowego i zmniejsza naprężenia mechaniczne.
- Korpus z twardego anodyzowanego aluminium zapewnia odporność na korozję w środowiskach przemysłowych.
- Montaż NAMUR VDI/VDE 3845 i ISO 5211 do bezpośredniego montażu bez adapterów.
- Opcja szerokiego zakresu temperatur dla standardowych i trudnych warunków pracy.
- Możliwość dostosowania OEM pod kątem wymagań dotyczących momentu obrotowego, rozmiaru i koloru.
- Certyfikaty CE, ATEX, SIL3, ISO9001 do stosowania w automatyce przemysłowej.
Aplikacja
- Automatyka zaworów kulowych w rurociągach ropy i gazu
- Sterowanie przepustnicą w stacjach uzdatniania wody
- Układy regulacji przepływu procesów chemicznych
- Systemy kontroli pary i cieczy w elektrowniach
- Linie do produkcji żywności, napojów i farmaceutyków
- Ogólna automatyzacja procesów przemysłowych
Możliwość zaopatrzenia
Możliwość dostawy: 10000 jednostek miesięcznie Pneumatyczny siłownik obrotowy
Pakowanie i dostawa
Szczegóły pakowania:
1). oddzielny karton z piankowym opakowaniem w środku
2). skrzynia ze sklejki do wysyłki oceanicznej
3). Paleta ze sklejki do transportu lotniczego
Port wyjścia: Szanghaj, Ningbo itp. Chiny
Czas realizacji:
|
Ilość (jednostki) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Szac. Czas (dni) |
Towar w magazynie |
7 |
20 |
Do negocjacji |
