Wprowadzenie produktów

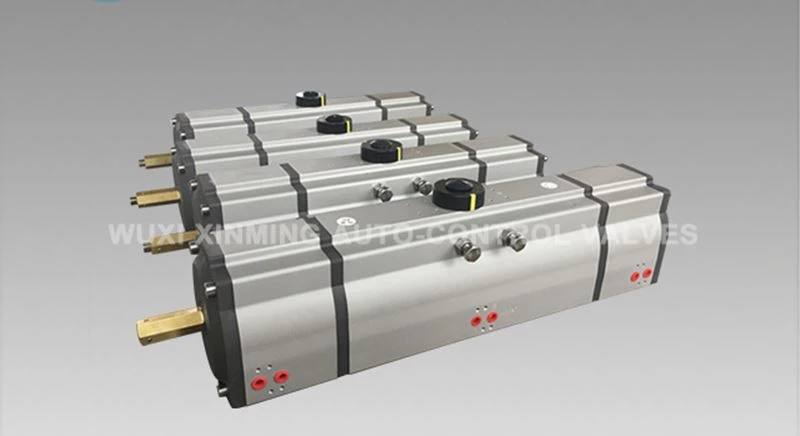

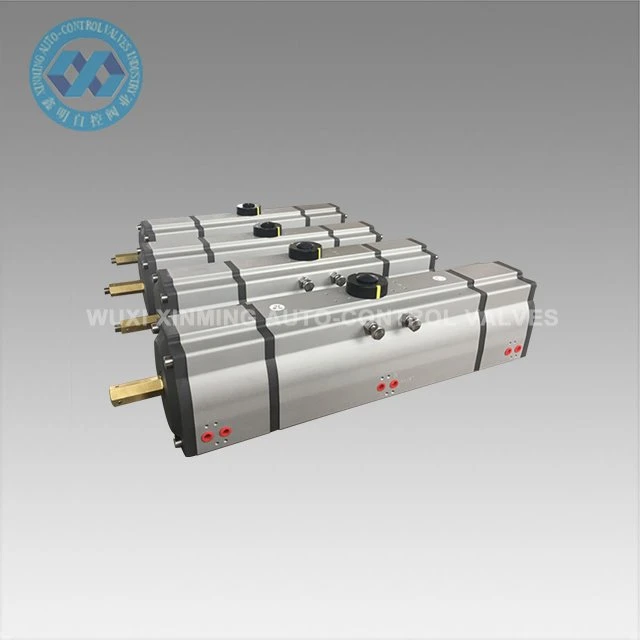

Siłownik pneumatyczny trójstopniowy służy do automatycznego sterowania zaworami motylkowymi, zaworami kulowymi i maszynami z ruchem obrotowym. Precyzyjne odlewane ciśnieniowo tłoki z podwójną zębatką ze stopu aluminium z twardą obróbką oksydacyjną poprawiają dokładność kąta obrotu i żywotność. Korpus siłownika z twardym utlenianiem może skutecznie uniknąć zarysowania.
Szybkie Szczegóły
Nazwa produktu: Trzystopniowy siłownik pneumatyczny
Nazwa marki: XM i OEM są również akceptowane
Rozmiar siłownika: 32mm-400mm
Kąt obrotu: 0 ° ~ 180 ° (± 5 °)
Zakres temperatur pracy: -20 ℃ ~ + 80 ℃ (standard)
-40 ℃ ~ ~ 80 ℃ (niska temperatura)
-15 ℃ ~ 150 ℃ (wysoka temperatura)
Ciśnienie zasilania powietrzem: 0,2 ~ 0,8 MPa, maks. 10 MPa
Połączenie górne: VDI/VDE3845 NAMUR
Połączenie dolne: ISO 5211 i DIN3337
Materiał: stop aluminium;
Struktura: zębatka i zębnik, podwójne tłoki zębate
Obróbka powierzchni korpusu siłownika: twarde anodowanie lub utlenianie zanurzeniowe;
Kolor zaślepki: czarny szary, czarny, granatowy, błękitny, czerwony, pomarańczowy, zielony itp.
Certyfikacja: CE, ATEX, SIL3, ISO9001:2016
Parametr techniczny
XM TRÓJSTOPNIOWY SIŁOWNIK PNEUMATYCZNY TABELA MOMENTÓW WYJŚCIOWYCH
Model | Ciśnienie powietrza wejściowego (jednostka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Moment wyjściowy ciśnienia powietrza (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Możliwość dostaw
Możliwość zasilania: 10000 sztuk miesięcznie Pneumatyczny siłownik obrotowy
Pakowanie& Dostawa
Szczegóły pakowania: 1). oddzielny karton z opakowaniem piankowym w środku
2). skrzynka ze sklejki do transportu morskiego
3). Paleta ze sklejki do transportu lotniczego
Port wyjścia: Szanghaj, Chiny
Czas realizacji:
Ilość (jednostki) | 1-500 | 501-10000 | ＞10001 |
Szac. Czas (dni) | 15 | 30 | Do negocjacji |
Korzyść
1) Wszystkie ważne części zamienne byłyby poddawane twardej anodowaniu, aby w dużym stopniu zwiększyć wytrzymałość, aby zapewnić dobrą wydajność i żywotność.
2) Wszystkie procesy są jednorazowego formowania przez CNC, aby zapewnić dokładność procesu i żywotność.
Podanie
Pneumatyczne siłowniki zębatkowe mogą być stosowane do różnych łatwopalnych, korozyjnych, zakurzonych, silnych pól magnetycznych, promieniowania, wibracji i korozji w pomieszczeniach lub na zewnątrz i są szeroko stosowane w energetyce, petrochemii, hutnictwie, ropie naftowej, gazie ziemnym, miastach, budynkach , drenaż, chemikalia, rafinacja ropy naftowej, górnictwo, elektrownie, metalurgia, budownictwo, medycyna, żywność, gaz ziemny, badania naukowe itp.
Przedstawienie firmy
Od 2007 roku powstała firma WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Produkujemy głównie siłownik pneumatyczny, pneumatyczny zawór kulowy, pneumatyczny zawór motylkowy, pneumatyczny / elektryczny zawór sterujący itp.

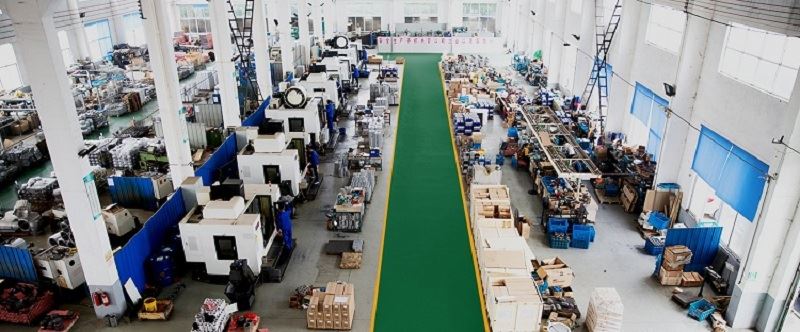

Nasza firma posiada zaawansowany sprzęt do przetwarzania i zaawansowany sprzęt testujący. Nasze urządzenia do obróbki obejmują tokarki, frezarki, wytaczarki, strugarki, wiertarki, tokarki CNC, centra obróbcze CNC i inne urządzenia. W sumie jest 30 zestawów, z czego 5 zestawów importowanych pionowych centrów obróbczych oraz kilka zestawów zaawansowanych tokarek CNC.
