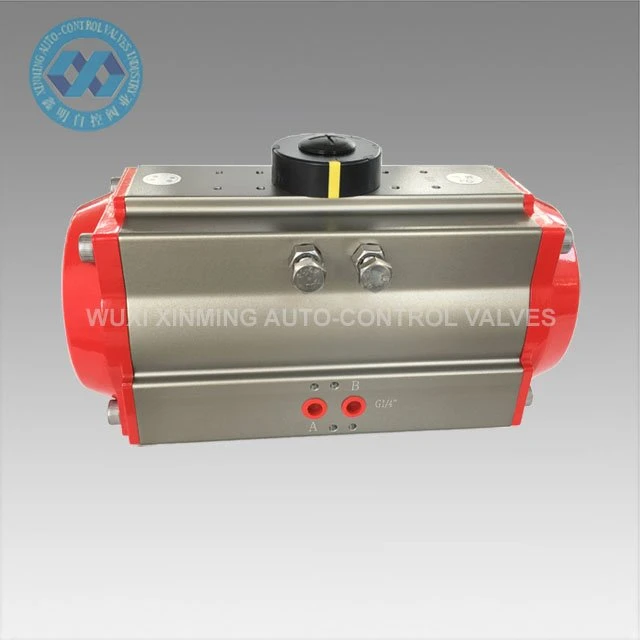

Pneumatyczny siłownik obrotowy

Pneumatyczne siłowniki obrotowe wykorzystują sprężone powietrze do wytwarzania energii roboczej. Niektóre są przeznaczone do zdalnego sterowania zaworami. Pneumatyczne siłowniki obrotowe są trwałe, zapewniają duże siły w stosunku do ich wielkości i mogą być stosowane w środowiskach niebezpiecznych....

Wyślij zapytanie

Opis

Pneumatyczne siłowniki obrotowe wykorzystują sprężone powietrze do wytwarzania energii roboczej. Niektóre są przeznaczone do zdalnego sterowania zaworami. Pneumatyczne siłowniki obrotowe są trwałe, zapewniają duże siły w stosunku do swoich rozmiarów i mogą być stosowane w środowiskach niebezpiecznych.

Szczegóły produktu:

Nazwa produktu	Pneumatyczny siłownik obrotowy
Nazwa marki	Akceptowane są również XM i OEM
Rozmiar siłownika	32mm-400mm
Kąt obrotowy	0 stopni ~ 90 stopni (± 5 stopni)
Zakres temperatury roboczej	-20 stopni ~ +80 stopni (standardowo) -40 stopni ~+80 stopni (niska temperatura) -15 stopni ~ 150 stopni (wysoka temperatura)
Ciśnienie zasilania powietrzem	0,2 ~ 0,8 MPa, maks. 10 MPa
Najlepsze połączenie	VDI/VDE3845 NAMUR
Podłączenie dolne	ISO 5211 i DIN 3337
Tworzywo	Stop aluminium
Struktura	zębatka i zębnik, podwójne tłoki zębatkowe
Obróbka powierzchni korpusu siłownika	twardy-anodowany
Kolor zaślepki końcowej	czarny, czarny, ciemnoniebieski, błękitny, czerwony, pomarańczowy, zielony itp.
Orzecznictwo	CE, ATEX, SIL3, ISO9001:2016

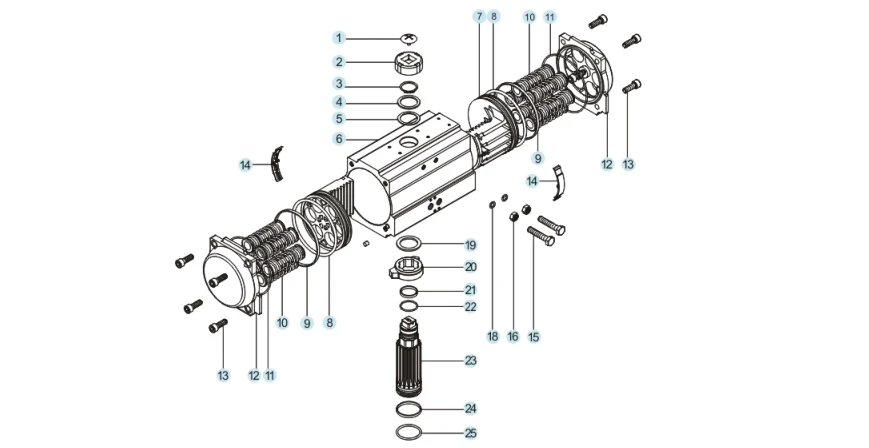

Części zamienne i materiał:

product-869-448

NIE.	Część zamienna	Ilość	Tworzywo	Obróbka antykorozyjna	Opcjonalny materiał
1	Śruba wskaźnika	1	Inżynieria tworzyw sztucznych
2	Wskaźnik	1	Inżynieria tworzyw sztucznych
3	Pierścień zabezpieczający	1	Stal nierdzewna
4	Pralka	1	Stal nierdzewna
5	Uszczelka zewnętrzna	1	Tetrafluoro
6	Korpus cylindra	1	Stop aluminium	Twarde utlenianie itp.
7	Tłok	2	Stop aluminium	Twarde utlenianie	Stal nierdzewna
8	O-ring tłoka	2	NBR		VITON/kauczuk silikonowy
9	Łożysko tłoka	2	Inżynieria tworzyw sztucznych
10	Montaż sprężyny	0-12	Stal sprężynowa	Zanurzanie farby
11	Zaślepka O-ring	2	NBR		VITON/kauczuk silikonowy
12	Zaślepka	2	Stop aluminium	Malowanie proszkowe itp.
13	Śruba zaślepki końcowej	8	Stal nierdzewna
14	Prowadnica tłoka	2	Inżynieria tworzyw sztucznych
15	Regulowana śruba	2	Stal nierdzewna
16	Regulowana nakrętka	2	Stal nierdzewna
17	Regulowana śruba dystansowa	2	Stal nierdzewna		Fakultatywny
18	Regulowana śruba O-ring	2	NBR		VITON/kauczuk silikonowy
19	Uszczelka wewnętrzna	1	Inżynieria tworzyw sztucznych
20	Krzywka	1	Stal stopowa
21	Łożysko górnego wału	1	Inżynieria tworzyw sztucznych
22	O-ring górnego wału	1	NBR		VITON/kauczuk silikonowy
23	Wałek zębaty	1	Stal stopowa	Niklowanie/chromowanie	Stal nierdzewna
24	Dolne łożysko wału	1	Inżynieria tworzyw sztucznych
25	O-ring dolnego wału	1	NBR		VITON/kauczuk silikonowy

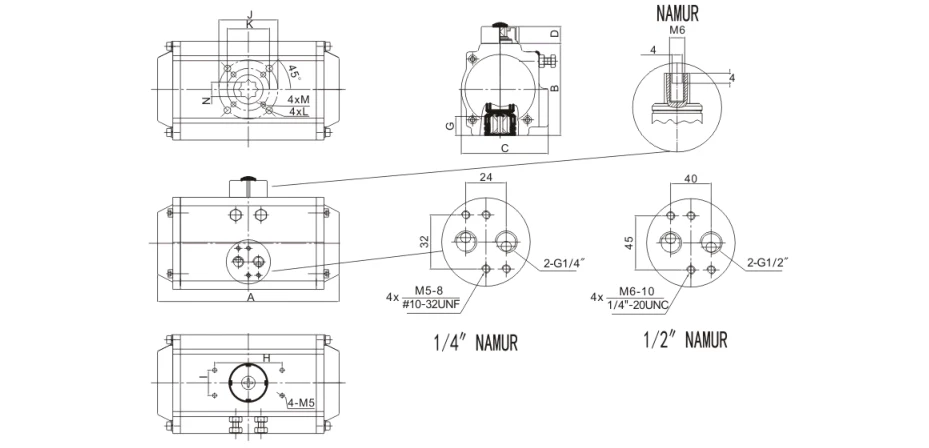

Schemat wymiarowy:

product-929-448

Specyfikacja produktu:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Interfejs źródła-powietrza
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Korzyść

1) Wszystkie ważne części zamienne zostaną poddane twardej anodyzacji, aby w dużym stopniu zwiększyć ich wytrzymałość, aby zapewnić dobrą wydajność i trwałość.

2) Wszystkie procesy są-jednorazowo formowane przez CNC, aby zapewnić dokładność procesu i trwałość.

Aplikacja

Pneumatyczne siłowniki obrotowe można stosować w różnych środowiskach łatwopalnych, korozyjnych, zakurzonych, silnym polu magnetycznym, promieniowaniu, wibracjach i korozji w środowiskach wewnętrznych lub zewnętrznych i są szeroko stosowane w energetyce elektrycznej, petrochemii, metalurgii, ropie, gazie ziemnym, miastach, budynkach i innych dziedzinach. Przemysł chemiczny, rafinacja ropy naftowej, górnictwo, elektrownie, hutnictwo, budownictwo, medycyna, żywność, gaz ziemny, badania naukowe itp.

Możliwość zaopatrzenia

Możliwość dostawy: 10000 jednostek miesięcznie, pneumatyczny siłownik obrotowy

Pakowanie i dostawa

Szczegóły pakowania:

1) Oddzielny karton z piankowym wypełnieniem w środku

2) Skrzynia ze sklejki do wysyłki oceanicznej

3) Paleta ze sklejki do transportu lotniczego

Port wyjścia: Szanghaj, Chiny

Czas realizacji:

Ilość (jednostki)	1-50	51-1000	1001-10000	＞10001
Szac. Czas (dni)	Towar w magazynie	7	20	Do negocjacji

Nasz serwis

1) Infolinia czynna 7x24 godziny

2) Ścisła kontrola jakości

3) Dobra jakość w korzystnej cenie

4) Doskonała-obsługa posprzedażna

5) Wsparcie techniczne online

6) Szybki czas dostawy

O nas:

Wuxi Xinming Auto-control Valves Co., Ltd. specjalizuje się w produkcji siłowników pneumatycznych serii XM i automatycznych zaworów regulacyjnych z certyfikatem ISO9001, zgodnych ze standardami ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Dzięki zaawansowanym możliwościom badawczo-rozwojowym oraz zakładom produkcyjnym nasze produkty służą różnym gałęziom przemysłu, w tym elektrowniom naftowym i gazowym, chemicznym i elektrowniom, ucieleśniając nasze zaangażowanie w zasadę „Najpierw technologia, doskonałość jakości” poprzez innowacyjne rozwiązania i niezawodne działanie.
