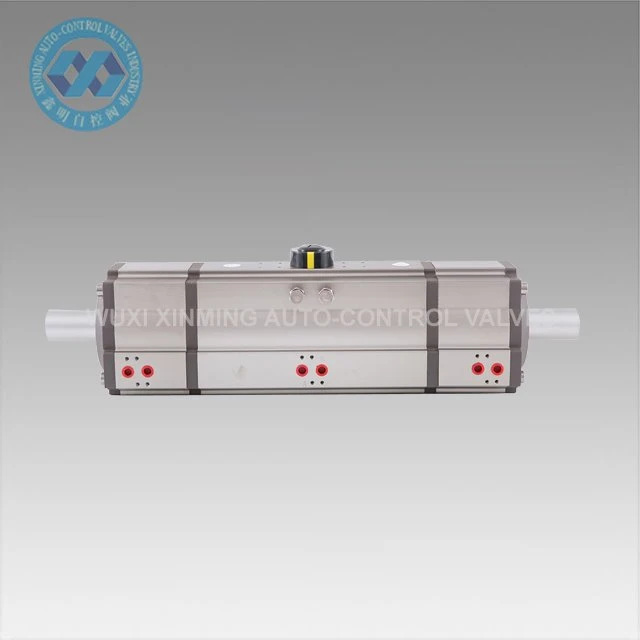

3-pozycyjny siłownik pneumatyczny

Szybkie Szczegóły
Nazwa marki: XM i OEM są również akceptowane
Rozmiar siłownika: 32mm-400mm
Kąt obrotu: 0 stopni ~180 stopni (±5 stopni)
Zakres temperatury roboczej: -20 stopni ~ plus 80 stopni (standard)
-40 stopni ~ plus 80 stopni (niska temperatura)
-15 stopni ~150 stopni (wysoka temperatura)

Wyślij zapytanie

Opis

Wprowadzenie produktów

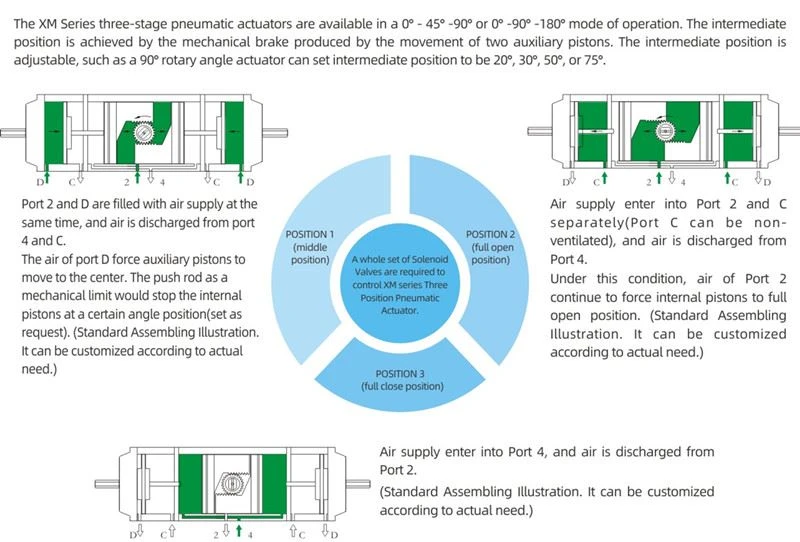

Trójstopniowe siłowniki pneumatyczne serii XM są dostępne w trybie 0 stopni - 45 stopni -90 stopni lub 0 stopni -90 stopni -180 stopni operacja. Pozycję pośrednią uzyskuje się dzięki hamulcowi mechanicznemu wytwarzanemu przez ruch dwóch pomocniczych tłoków. Pozycja pośrednia jest regulowana, na przykład siłownik kątowy 90 stopni może ustawić pozycję pośrednią na 20 stopni, 30 stopni, 50 stopni lub 75 stopni.

Szybkie Szczegóły

Nazwa produktu: 3-pozycyjny siłownik pneumatyczny

Nazwa marki: XM i OEM są również akceptowane

Rozmiar siłownika: 32mm-400mm

Kąt obrotu: 0 stopni ~180 stopni (±5 stopni)

Zakres temperatury roboczej: -20 stopni ~ plus 80 stopni (standard)

-40 stopni ~ plus 80 stopni (niska temperatura)

-15 stopni ~150 stopni (wysoka temperatura)

Ciśnienie zasilania powietrzem: {{0}}.2~0.8MPa, maks. 10Mpa

Połączenie górne: VDI/VDE3845 NAMUR

Połączenie dolne: ISO 5211 i DIN3337

Materiał: stop aluminium;

Struktura: zębatka i zębnik, podwójne tłoki zębate

Obróbka powierzchni korpusu siłownika: twarde anodowanie lub utlenianie zanurzeniowe

Kolor zaślepki: czarny szary, czarny, granatowy, błękitny, czerwony, pomarańczowy, zielony itp.

Certyfikacja: CE, ATEX, SIL3, ISO9001:2016

Zalety siłowników pneumatycznych

1. Zaakceptuj ciągły sygnał gazu i wyjściowe przemieszczenie liniowe (po dodaniu urządzenia do konwersji energii elektrycznej/gazu może również akceptować ciągły sygnał elektryczny), a niektóre mogą wyprowadzać przemieszczenie kątowe, gdy są wyposażone w ramię wahacza.

2. Pełni funkcje pozytywne i negatywne.

3. Prędkość poruszania się jest duża, ale prędkość zmniejsza się wraz ze wzrostem obciążenia.

4. Siła wyjściowa jest powiązana z ciśnieniem roboczym.

5. Wysoka niezawodność, ale zawór nie może być utrzymany po przerwaniu dopływu gazu (można go utrzymać po dodaniu zaworu ustalającego).

6. Niewygodne jest realizowanie kontroli segmentu i kontroli programu.

7. Prosta konserwacja i dobra adaptacja do środowiska.

8. Moc wyjściowa jest duża.

9, z funkcją przeciwwybuchową.

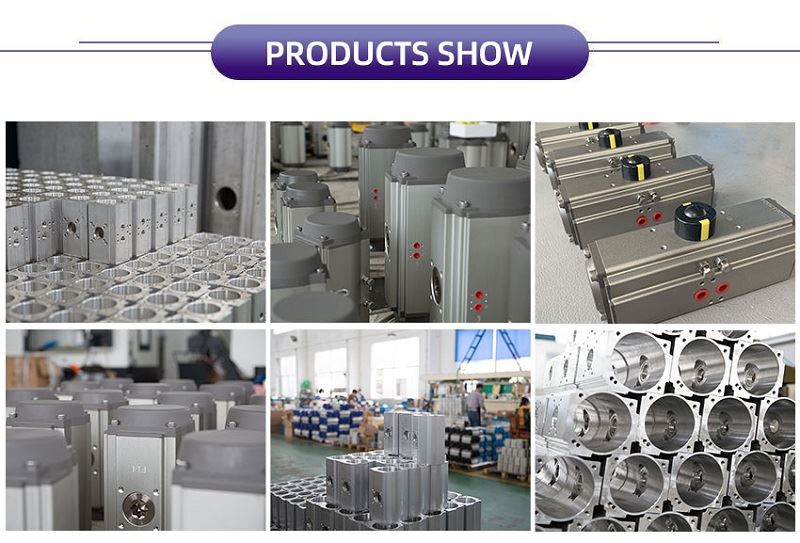

2(1)

Możliwość dostaw

Możliwość zasilania: 10000 sztuk miesięcznie Pneumatyczny siłownik obrotowy

Pakowanie i dostawa

Szczegóły pakowania: 1). oddzielny karton z opakowaniem piankowym w środku

2). skrzynka ze sklejki do transportu morskiego

3). Paleta ze sklejki do transportu lotniczego

Korzyść

1) Wszystkie ważne części zamienne zostałyby poddane twardej anodowaniu, aby w dużym stopniu zwiększyć wytrzymałość, aby zapewnić dobrą wydajność i żywotność.

2) Wszystkie procesy są jednorazowo formowane przez CNC, aby zapewnić dokładność procesu i żywotność.

Parametr techniczny

TABELA MOMENTÓW WYJŚCIOWYCH SIŁOWNIKÓW PNEUMATYCZNYCH XM 3 POŁOŻENIA

Model	Ciśnienie powietrza wejściowego (jednostka: bar)
	3	4	5	6	7	8
	Moment wyjściowy ciśnienia powietrza (Nm)
XM-DA32-3S	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40-3S	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52-3S	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63-3S	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75-3S	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83-3S	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92-3S	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105-3S	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125-3S	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140-3S	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160-3S	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190-3S	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210-3S	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240-3S	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270-3S	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300-3S	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350-3S	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400-3S	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
