Wprowadzenie produktów

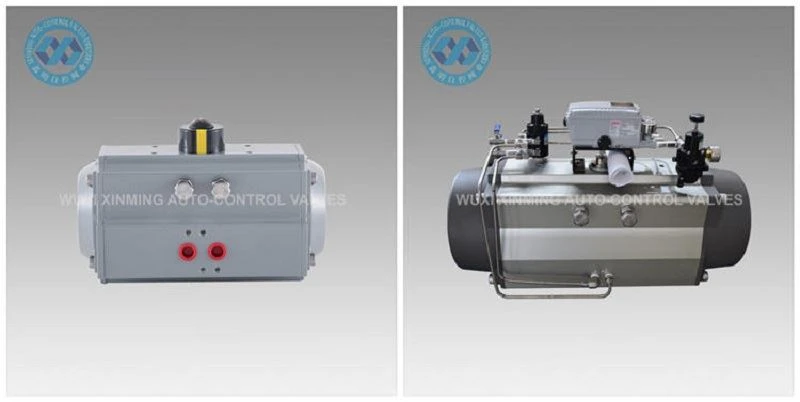

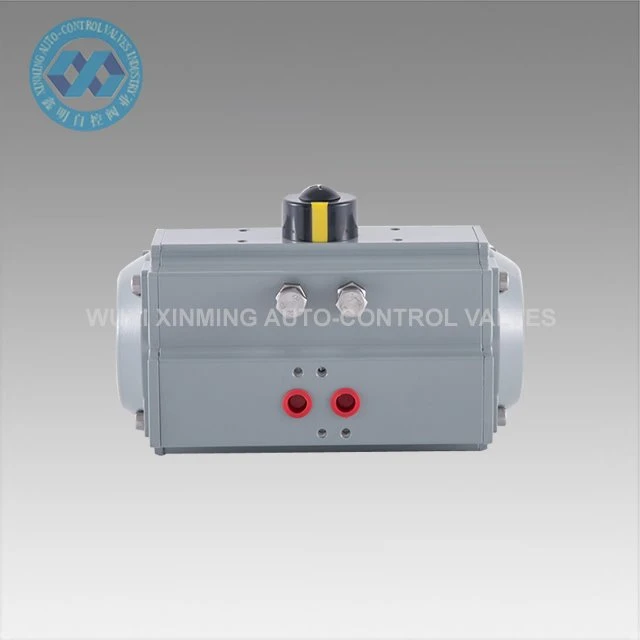

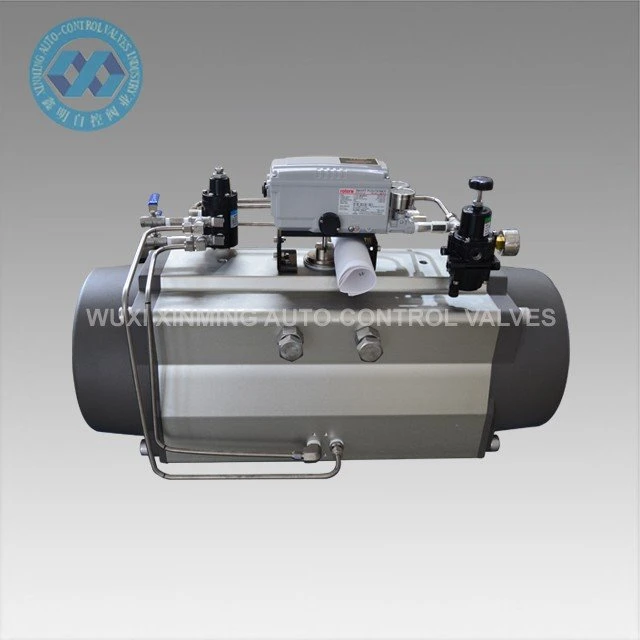

Aluminiowy siłownik pneumatyczny służy do automatycznego sterowania zaworami motylkowymi, zaworami kulowymi i maszynami z ruchem obrotowym.
Cechy konstrukcyjne
1. Korpus zaworu i tłok są anodowane na twardo.
2. O ile śruba wskaźnika nie jest plastikowa, wszystkie pozostałe śruby to SS304.
3. Duże i małe wyjściowe momenty obrotowe są opcjonalne.
Szybkie Szczegóły
Nazwa produktu: Aluminiowy siłownik pneumatyczny
Nazwa marki: XM i OEM są również akceptowane
Rozmiar siłownika: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Zakres temperatury pracy:-20 stopni plus 80 stopni (standard)
-40 stopni plus 80 stopni (niska temperatura)
-15 stopni 150 stopni (wysoka temperatura)
Ciśnienie zasilania powietrzem: 0.20,8 MPa, maks. 10 MPa
Połączenie górne: VDI/VDE3845 NAMUR
Połączenie dolne: ISO 5211 i DIN3337
Materiał: stop aluminium;
Struktura: zębatka i zębnik, podwójne tłoki zębate
Obróbka powierzchni korpusu siłownika: twarda anodowana z pełną powłoką epoksydową (przeciw łagodnej korozji)
Kolor zaślepki: czarny szary, czarny, granatowy, błękitny, czerwony, pomarańczowy, zielony itp.
Certyfikacja: CE, ATEX, SIL3, ISO9001:2016
Parametr techniczny
XM ALUMINIOWY SIŁOWNIK PNEUMATYCZNY TABELA MOMENTÓW WYJŚCIOWYCH
Model | Ciśnienie powietrza wejściowego (jednostka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Moment wyjściowy ciśnienia powietrza (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

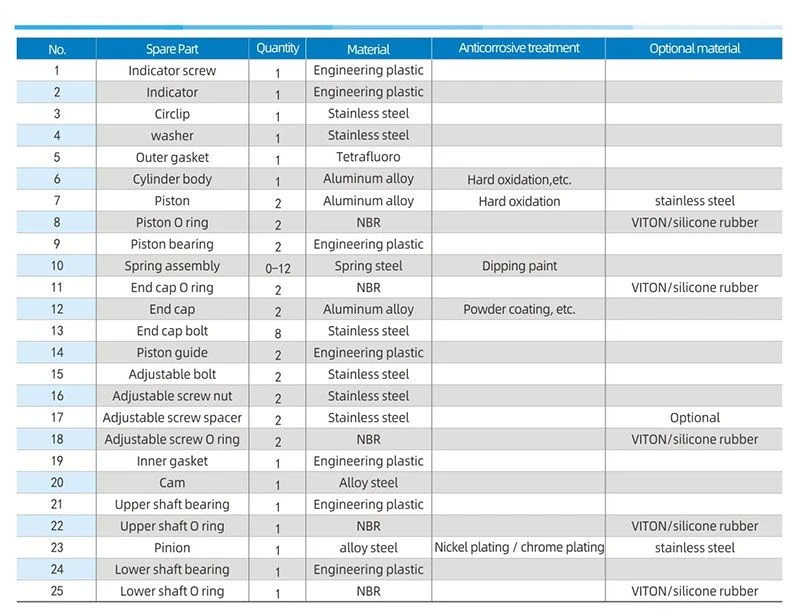

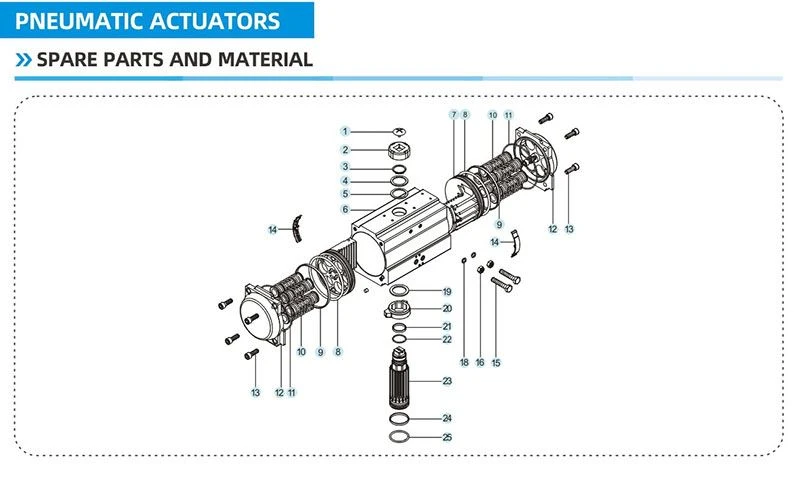

Części zamienne i materiał

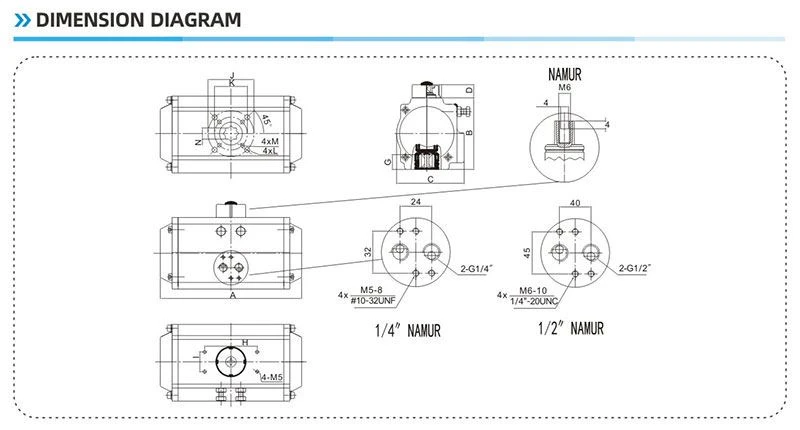

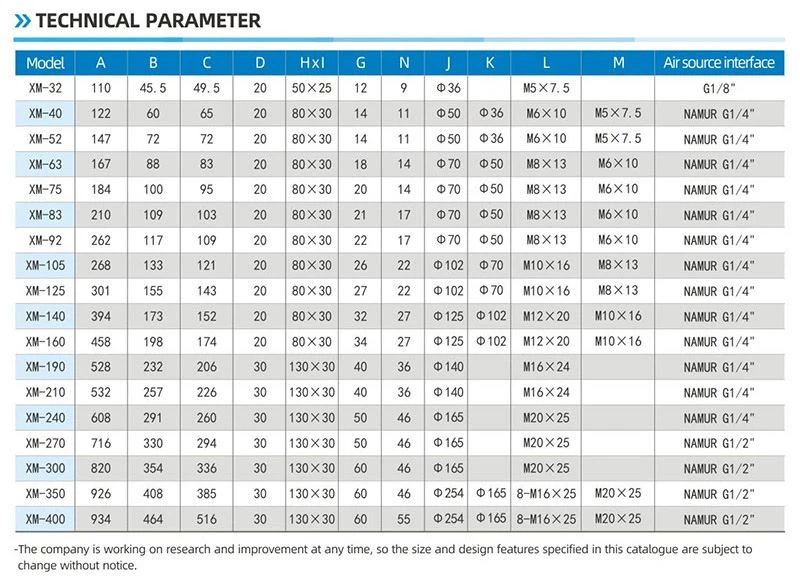

Schemat wymiarów
Przedstawienie firmy
Od 2007 r. powstała firma WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Produkujemy głównie siłownik pneumatyczny, pneumatyczny zawór kulowy, pneumatyczny zawór motylkowy, pneumatyczny / elektryczny zawór sterujący itp.

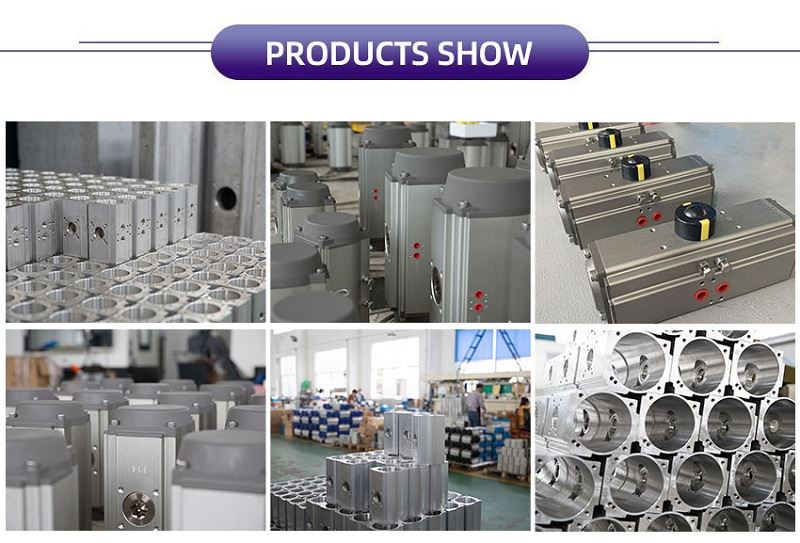

Nasza firma posiada zaawansowany sprzęt do przetwarzania i zaawansowany sprzęt testujący. Nasze urządzenia do obróbki obejmują tokarki, frezarki, wytaczarki, strugarki, wiertarki, tokarki CNC, centra obróbcze CNC i inne urządzenia. W sumie jest 30 zestawów, z czego 5 zestawów importowanych pionowych centr obróbczych oraz kilka zestawów zaawansowanych tokarek CNC.
Możliwość zasilania:10000 sztuk miesięcznie Pneumatyczny siłownik obrotowy
Dostawa pakowania
Szczegóły pakowania: 1). oddzielny karton z opakowaniem piankowym w środku
2). skrzynka ze sklejki do transportu morskiego
3). Paleta ze sklejki do transportu lotniczego
Port wyjścia:Szanghai Chiny
Czas realizacji:
Ilość (jednostki) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Szac. Czas (dni) | Towar w magazynie | 7 | 20 | Do negocjacji |
