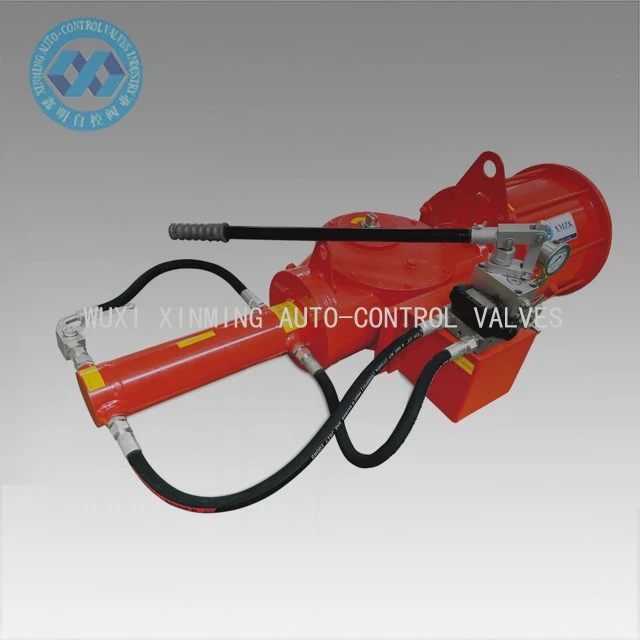

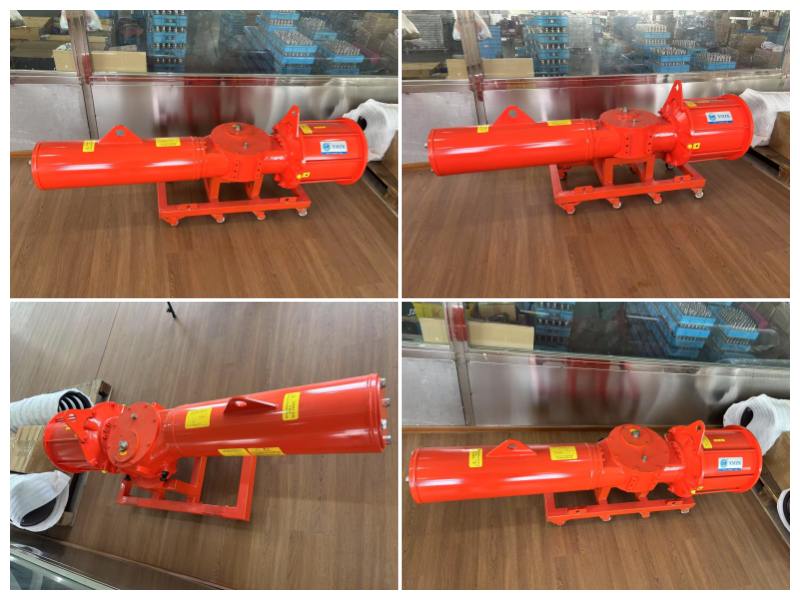

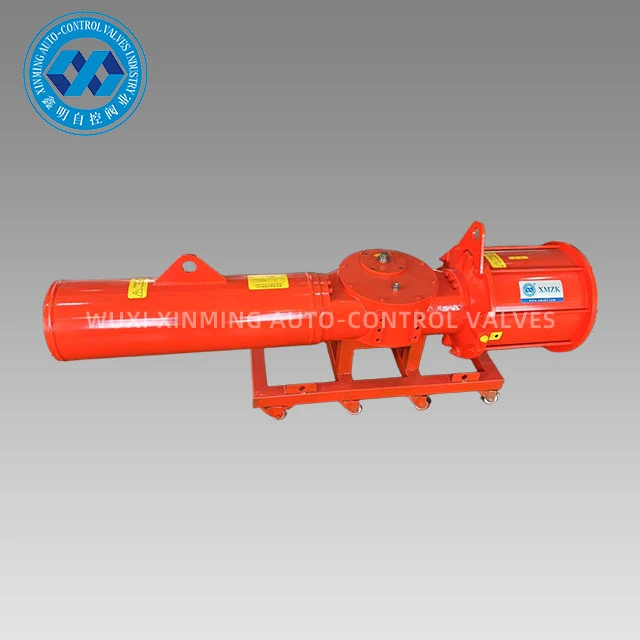

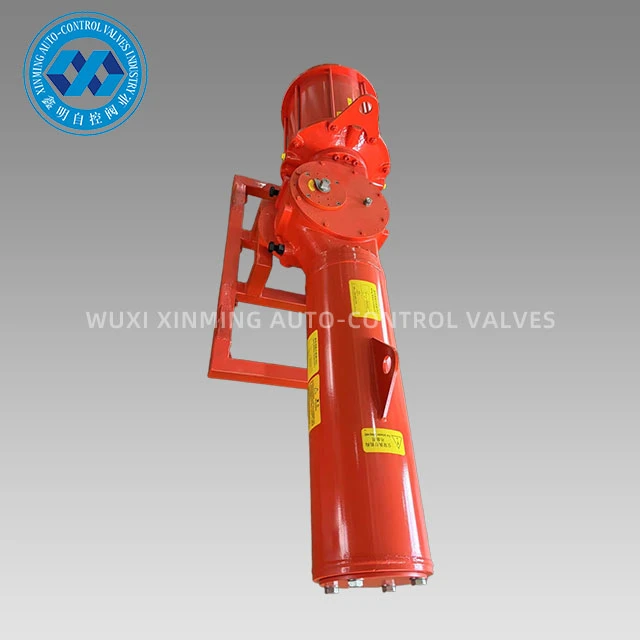

Siłownik pneumatyczny z mechanizmem powrotnym ze sprężyną powrotną

Siłownik pneumatyczny z jarzmem i sprężyną powrotną to-urządzenie napędowe o wysokiej niezawodności, przeznaczone do sterowania zaworami przemysłowymi. Wykorzystuje unikalny mechanizm przekładniowy Scotch Yoke do przekształcania energii sprężonego powietrza w ruch obrotowy o 90 stopni i realizuje funkcję automatycznego resetowania za pomocą wbudowanej-mocnej sprężyny, zapewniając szybki powrót zaworu do bezpiecznego położenia (całkowicie otwartego lub całkowicie zamkniętego) w przypadku awarii powietrza lub sytuacji awaryjnej. Modułowa konstrukcja siłownika pneumatycznego z jarzmem i sprężyną powrotną obsługuje standardowy interfejs ISO 5211/NAMUR, może być dostosowana do różnych typów zaworów kulowych i przepustnic oraz może być wyposażona w wyłączniki krańcowe, zawory elektromagnetyczne i inne akcesoria do automatycznego sterowania. W porównaniu z tradycyjnymi siłownikami zębatkowymi konstrukcja jarzma typu „scotch jarzmo” charakteryzuje się wyższą sprawnością mechaniczną i dłuższą żywotnością, dlatego stanowi idealny wybór do sterowania zaworami w niebezpiecznych warunkach. Konstrukcja z jarzmem typu „scotch jarzmo” jest doskonałą opcją do sterowania zaworami w sytuacjach niebezpiecznych, ponieważ ma dłuższą żywotność i wyższą sprawność mechaniczną niż konwencjonalne siłowniki zębatkowe.

Cechy produktu:

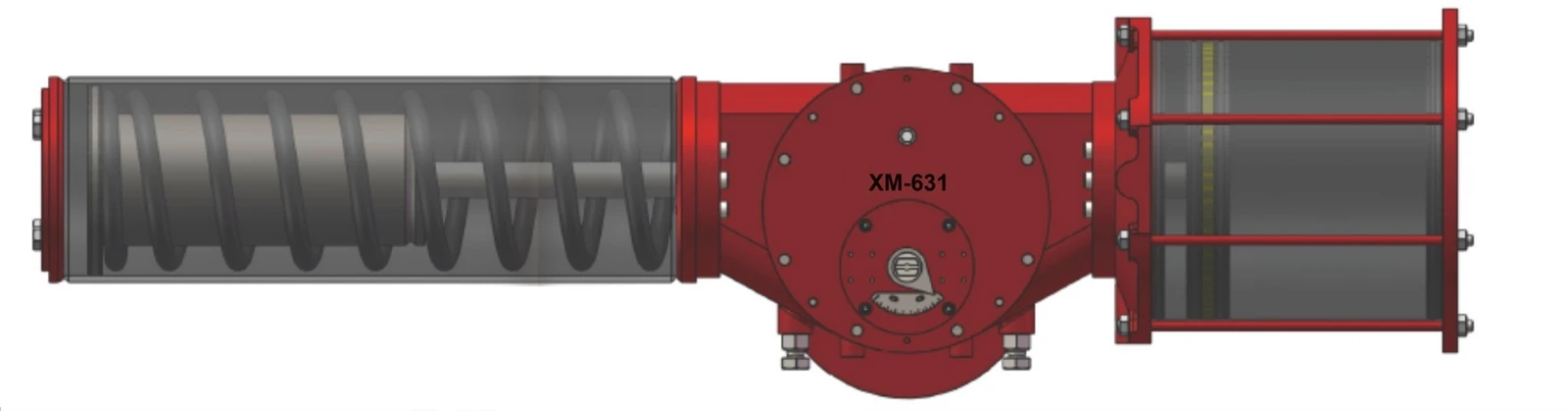

1. Istnieją dwa typy siłowników pneumatycznych XM typu „scotch yoke”: symetryczne i pochylone, odpowiadające dwóm różnym charakterystykom wyjściowego momentu obrotowego. Siłownik z odchylonym jarzmem ma wysoki moment rozruchowy i niski moment roboczy, odpowiedni do sterowania przepustnicami. Symetryczny siłownik z jarzmem ma bardziej zrównoważoną krzywą momentu obrotowego i nadaje się głównie do sterowania zaworami kulowymi i zaworami grzybowymi.
2. O-ringi otoczone dwoma materiałami (gumą i PFA) można stosować w różnych temperaturach i warunkach pracy.
Konstrukcja podwójnego pierścienia uszczelniającego i łożyska zapewnia stabilność i niezawodność siłownika modułowego.
3. Wyjściowy moment obrotowy typu XM ze sprężyną powrotną może osiągnąć ponad 140 000 Nm, a wyjściowy moment obrotowy typu dwustronnego-działania może osiągnąć ponad 250 000 Nm.
Ciśnienie robocze: 0,3-0,6 MPa.
4. Zarówno środkowy moduł korpusu, jak i moduł cylindra są wykonane z żeliwa sferoidalnego lub stali węglowej, aby zapewnić wystarczającą wytrzymałość. Ogólna struktura jest zwarta, a projekt jest piękny i skoordynowany. Trzpień jarzma i tłok zapewniają najlepszy moment obrotowy.
5. Materiały kompozytowe o niskim tarciu i długiej żywotności pozwalają uniknąć bezpośredniego kontaktu metalu-z-metalem, dzięki czemu konserwacja i wymiana są szybkie i łatwe.
6. Wał wyjściowy jest zgodny z najnowszymi normami ISO5211 i NAMUR. Jego rozmiar można dostosować, a stal nierdzewna jest opcjonalna.
7. Standardowy wskaźnik położenia NAMUR ułatwia montaż akcesoriów takich jak skrzynki wyłączników krańcowych i pozycjonery.
8. Dwie niezależne śruby z możliwością regulacji kąta umożliwiają regulację skoku zaworu w zakresie od -6 stopni do 96 stopni, co pomaga wydłużyć żywotność gniazda zaworu.

Zasada jest taka, że:

sprężone powietrze dostaje się do komory, aby popychać tłok w celu wykonania ruchu liniowego, a dzięki strukturom przenoszącym sworznia jarzma i rowka jarzma ruch liniowy tłoka zostanie przekształcony w ruch obrotowy jarzma i napędza wał wyjściowy do obrotu, uzyskując w ten sposób kontrolę nad zaworem.
