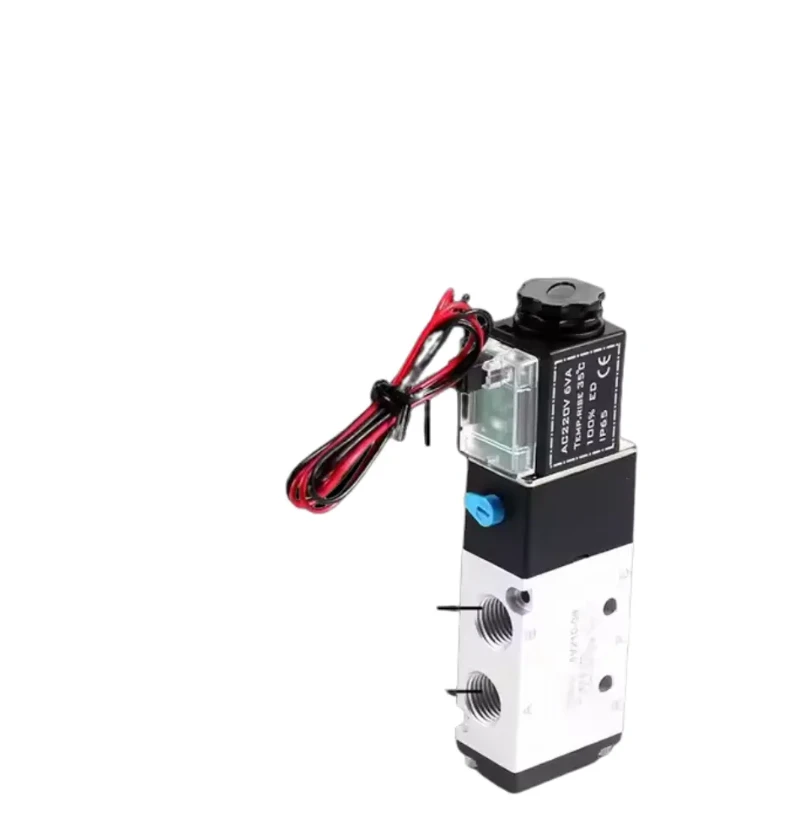

Zawór elektromagnesu jest rdzeniowym elementem sterującym układu pneumatycznego, który kontroluje kierunek przepływu i włączenie sprężonego powietrza przez sygnał elektryczny, aby napędzać ruch liniowy lub obrotowy siłownika pneumatycznego (takiego jak cylinder i zawór). Jego istotą jest „elektroniczny przełącznik sterowania” siłownika pneumatycznego, aby zrealizować dokładną kontrolę działania systemu automatyzacji.
Zasada pracy współpracującej
Link kontrolny:
PLC/kontroler → Elektrozawór Sygnał elektryczny → Ściśnięte przełączanie kanału powietrza → Działanie siłownika pneumatycznego (włącz/wyłącz/regulację).
Typowy proces:
Zawór elektromagnesu otrzymuje moc, przełącza ścieżkę gazową, a sprężone powietrze wchodzi do komory siłownika;
Ciśnienie pcha tłok/przeponę, co powoduje przesunięcie mechaniczne;
Po awarii zasilania zawór elektromagnesu jest resetowany, gaz jest rozładowywany, a siłownik wraca do pozycji początkowej (zwrot ze sprężyny lub zaopatrzenie w odwrotny gaz).
Projektowanie struktury podstawowej
Sekcja zastawki elektromagnesu
Typ ciała zaworu:
Dwupozycyjna koszulka (2/3): kontrola pojedynczego cylindra działającego (pojedyncze spożycie + spalin).
Dwupozycyjne pięciokierunkowe (2/5): kontrolne podwójne cylindry działające (podwójne spożycie + podwójne wydech).
Tryb jazdy:
Bezpośrednie działanie: napęd bezpośredni mały przepływ (szybka reakcja, odpowiednia do działania o wysokiej częstotliwości).
Pilot-operowany: przełączanie wspomagane ciśnieniem powietrza (scenariusze dużego przepływu, scenariusze wysokiego ciśnienia).
Specjalny projekt:
Cewki odporne na eksplozję (certyfikowane ATEX) dla łatwopalnych środowisk;
Niskie zużycie energii (0. 5w ~ 1W), aby przedłużyć żywotność baterii;
Ręczny przycisk awaryjny (może zostać zmuszony do zmiany ścieżki gazowej w przypadku awarii zasilania).
Dopasowanie do siłownika
Standard interfejsu: spełnia specyfikacje ISO 15407 lub NFPA, aby zapewnić szybkie połączenie gazowe.
Dopasowanie przepływu: Wartość CV zaworu musi spełniać wymagania prędkości siłownika.
Punkty wyboru i konserwacji
Klucz do wyboru
Typ siłownika: pojedyncze działanie (wymagany zwrot sprężyny) lub podwójne działanie (podwójna kontrola ścieżki gazowej);
Częstotliwość robocza: Wybierz bezpośrednie zawór elektromagnesu w scenach o wysokiej częstotliwości;
Wymagania środowiskowe: odporność na eksplozję, antykorozję, zdolność do adaptacji temperatury (-30 stopień ~ 80 stopni);
Wymagania dotyczące oszczędzania energii: niskie zużycie energii lub trzymanie impulsu w celu zmniejszenia zużycia energii.
Powszechne wady i rozwiązania
Spalanie cewki: Sprawdź stabilność napięcia, aby uniknąć przeciążenia;
Spool utknięta: regularnie czyścić źródło powietrza (dodaj filtr), użyj suchego powietrza;
Wyciek powietrza: Wymień pierścień uszczelnienia (materiał NBR/FKM), sprawdź zużycie ciała zaworu.
Sugestia konserwacji
Miesięczne sprawdź wrażliwość odpowiedzi elektromagnesu;
Kwartalnik czyszczący gaz przez filtr;
Co roku wymieniać wrażliwe uszczelki.
