Zawory elektromagnetyczne są niezbędnymi elementami w wielu gałęziach przemysłu, kontrolującymi przepływ cieczy i gazów z precyzją i wydajnością. Jako dostawca zaworów elektromagnetycznych widziałem na własne oczy, że urządzenia te są integralną częścią niezliczonych zastosowań. Na tym blogu będę zagłębiać się w zasady działania zaworów elektromagnetycznych, badając podstawy ich działania oraz różne typy dostępne na rynku.
Podstawowa struktura zaworu elektromagnetycznego
Sercem zaworu elektromagnetycznego jest elektromagnes, będący cewką z drutu owiniętą wokół rdzenia. Gdy prąd elektryczny przepływa przez cewkę, wytwarza pole magnetyczne. To pole magnetyczne jest siłą napędową umożliwiającą działanie zaworu elektromagnetycznego. Zawór składa się również z korpusu zaworu, tłoka i otworu, przez który przepływa płyn lub gaz.
Tłok jest ruchomym elementem, który jest zwykle wykonany z materiału ferromagnetycznego. Umieszczony jest wewnątrz cewki i może się swobodnie poruszać w ograniczonym zakresie. Korpus zaworu zawiera cewkę, tłok i kryzę i jest przeznaczony do kierowania przepływem płynu lub gazu.
Zasada działania zaworu elektromagnetycznego
Działanie elektrozaworu można opisać w dwóch głównych stanach: stanie pod napięciem i stanie bez napięcia.
Stan beznapięciowy
Gdy przez cewkę nie przepływa prąd elektryczny, zawór elektromagnetyczny znajduje się w stanie pozbawionym napięcia. W tym stanie sprężyna lub inny środek mechaniczny utrzymuje tłok w określonym położeniu. W przypadku normalnie zamkniętego (NC) zaworu elektromagnetycznego tłok jest dociskany do kryzy, blokując przepływ płynu lub gazu. W przypadku normalnie otwartego zaworu elektromagnetycznego (NO) tłok jest umieszczony z dala od kryzy, umożliwiając swobodny przepływ płynu lub gazu.
Stan naładowany energią
Gdy do cewki zostanie przyłożony prąd elektryczny, wytwarza się pole magnetyczne. Siła magnetyczna wytwarzana przez pole pokonuje siłę sprężyny (w większości przypadków) i porusza tłokiem. W normalnie zamkniętym zaworze elektromagnetycznym tłok jest odciągany od kryzy, otwierając zawór i umożliwiając przepływ płynu lub gazu. W normalnie otwartym zaworze elektromagnetycznym tłok jest popychany w kierunku otworu, zamykając zawór i zatrzymując przepływ.
Prędkość, z jaką zawór otwiera się i zamyka, zależy od kilku czynników, w tym od siły pola magnetycznego, masy tłoka i siły sprężyny.
Rodzaje zaworów elektromagnetycznych i ich mechanizmy robocze
Istnieje kilka typów zaworów elektromagnetycznych, każdy z własnym, unikalnym mechanizmem roboczym i zastosowaniem.
Bezpośrednio działające zawory elektromagnetyczne
Zawory elektromagnetyczne bezpośredniego działania są najprostszym typem. Działają bezpośrednio na gnieździe zaworu, bez konieczności stosowania dodatkowej różnicy ciśnień. Siła magnetyczna generowana przez cewkę bezpośrednio porusza tłok, otwierając lub zamykając otwór. Zawory te nadają się do zastosowań z niskimi natężeniami przepływu i niskimi ciśnieniami. Na przykład są powszechnie stosowane w małych systemach kontroli wody, takich jak urządzenia gospodarstwa domowego.
Pilot – sterowane zawory elektromagnetyczne
Zawory elektromagnetyczne sterowane pilotem są przeznaczone do zastosowań, w których występują duże natężenia przepływu i wysokie ciśnienia. Wykorzystują mały zawór pilotowy do kontrolowania ciśnienia w komorze nad tarczą głównego zaworu. Po zasileniu elektromagnesu zawór pilotowy otwiera się, umożliwiając spadek ciśnienia w komorze. Ta różnica ciśnień powoduje otwarcie głównego dysku zaworu, umożliwiając przepływ płynu lub gazu. Po odłączeniu zasilania od elektrozaworu zawór pilotowy zamyka się, a w komorze wzrasta ciśnienie, zamykając zawór główny.
Dwukierunkowe zawory elektromagnetyczne
Dwukierunkowe zawory elektromagnetyczne mają dwa przyłącza: wlot i wylot. Służą do kontrolowania przepływu płynu lub gazu w jednym kierunku. Zawory te mogą być albo normalnie zamknięte, albo normalnie otwarte, w zależności od wymagań zastosowania. Na przykład w systemie zaopatrzenia w wodę można zastosować dwukierunkowy, normalnie zamknięty zawór elektromagnetyczny, aby zatrzymać przepływ wody, gdy zasilanie jest wyłączone.
Trójdrożne zawory elektromagnetyczne
Trójdrożne zawory elektromagnetyczne mają trzy przyłącza i służą do zmiany kierunku przepływu płynu lub gazu pomiędzy dwiema różnymi ścieżkami. Można je konfigurować na różne sposoby, np. normalnie zamknięte, normalnie otwarte lub uniwersalne. Trójdrożne zawory elektromagnetyczne są powszechnie stosowane w zastosowaniach takich jak systemy klimatyzacyjne, gdzie służą do kontrolowania przepływu czynnika chłodniczego.
Zastosowania zaworów elektromagnetycznych
Zawory elektromagnetyczne znajdują zastosowanie w wielu różnych gałęziach przemysłu.
Automatyka przemysłowa
W automatyce przemysłowej zawory elektromagnetyczne służą do sterowania przepływem płynów i gazów w procesach produkcyjnych. Stosowane są w układach pneumatycznych i hydraulicznych do obsługi cylindrów, siłowników i innych podzespołów. Na przykład w maszynie pakującej można zastosować zawory elektromagnetyczne do sterowania przepływem sprężonego powietrza w celu obsługi chwytaków i mechanizmów uszczelniających.
Sprzęt medyczny
W medycynie zawory elektromagnetyczne są stosowane w urządzeniach takich jak wentylatory, maszyny do dializy i systemy podawania leków. Służą do kontrolowania przepływu gazów i cieczy z dużą precyzją, zapewniając bezpieczeństwo i skuteczność zabiegów medycznych.
Sprzęt AGD
W sprzęcie AGD elektrozawory stosowane są w pralkach, zmywarkach i podgrzewaczach wody. Służą do kontrolowania przepływu wody, zapewniając sprawną pracę urządzeń.
Nasza oferta produktów
Jako dostawca zaworów elektromagnetycznych oferujemy szeroką gamę wysokiej jakości zaworów elektromagnetycznych, aby sprostać różnorodnym potrzebom naszych klientów. MamyZawór elektromagnetyczny 110 V, które są odpowiednie do zastosowań, w których dostępne jest zasilanie 110 V. Zawory te zostały zaprojektowane tak, aby zapewnić niezawodne działanie i długoterminową trwałość.

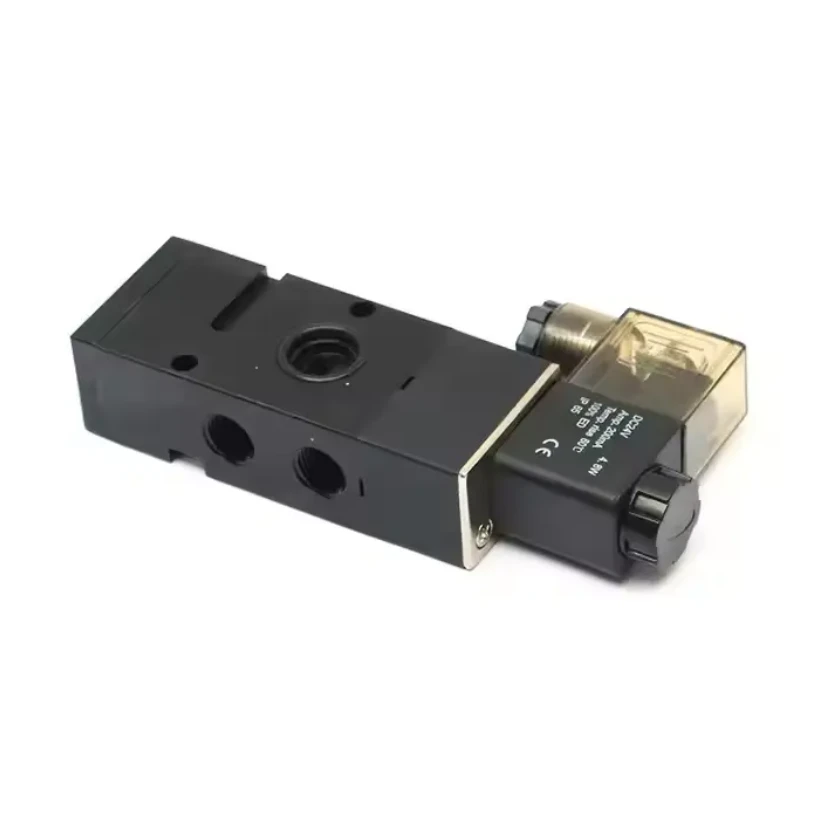

NaszZawór elektromagnetyczny siłownika pneumatycznego pojedynczego i podwójnego działaniasą idealne do pneumatycznych systemów sterowania. Zostały zaprojektowane tak, aby zapewnić precyzyjną kontrolę przepływu sprężonego powietrza, zapewniając płynną pracę siłowników pneumatycznych.
Do urządzeń mechanicznych wymagających specjalnego i precyzyjnego sterowania mamySprzęt mechaniczny Specjalny, precyzyjny pneumatyczny zawór elektromagnetyczny sterujący powietrzem. Zawory te zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania urządzeń mechanicznych, zapewniając dokładną i niezawodną kontrolę pneumatycznego przepływu powietrza.
