Wprowadzenie produktu
W przemysłowych systemach automatyki zaworów siłownik jest elementem decydującym o tym, czy zawór może działać niezawodnie w długich cyklach. W wielu rzeczywistych instalacjach, które widzieliśmy, problemy z zaworami nie są spowodowane przez sam zawór, ale przez niewłaściwy dobór siłownika-niewystarczający moment obrotowy, niestabilne przełączanie lub słabą reakcję podczas pracy ciągłej.

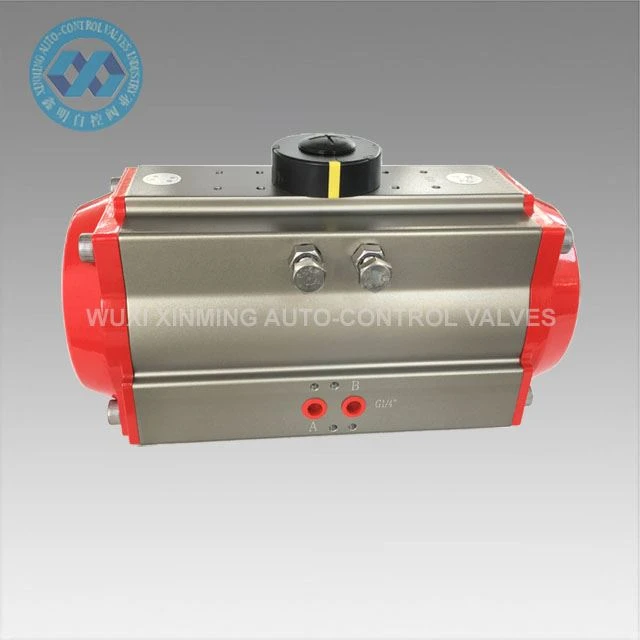

Pneumatyczny siłownik zaworu XM jest przeznaczony do automatyzacji zaworów ćwierćobrotowych, w tym zaworów kulowych i przepustnic. Przekształca sprężone powietrze w ruch obrotowy poprzez mechanizm zębatkowy, umożliwiając szybką i stabilną pracę zaworu w systemach procesów przemysłowych.
Jest szeroko stosowany w uzdatnianiu wody, przetwarzaniu chemicznym, systemach HVAC i ogólnej automatyce przemysłowej, gdzie wymagane jest niezawodne sterowanie zaworami włączającymi/wyłączającymi.
Cechy
- Konstrukcja zębatkowa zapewniająca stabilny ruch obrotowy
- Szybka reakcja pneumatyczna dla automatycznego sterowania zaworami
- Dostępne w wersjach dwustronnego działania i ze sprężyną powrotną
- Mocowanie ISO 5211 dla łatwej instalacji zaworu
- Kompaktowa obudowa ze stopu aluminium do zastosowań przemysłowych
- Nadaje się do ciągłej pracy cyklicznej
- Kompatybilny z elektrozaworami i skrzynkami wyłączników krańcowych
Dane techniczne
Typ produktu: Pneumatyczny siłownik zaworu
Projekt: Zębatka i zębnik
Typ operacji: powrót sprężynowy
Kąt obrotu: standardowo 90 stopni
Medium robocze: Czyste, suche sprężone powietrze
Materiał korpusu: stop aluminium
Norma montażowa: ISO 5211
Ciśnienie robocze: 2,5 – 8 barów
Zakres temperatur: dostępne opcje standardowe/wysokiej temperatury
System sterowania: kompatybilny z automatyką pneumatyczną
Montaż siłowników pneumatycznych
Rozsądny montaż polega na zapewnieniu współosiowości osi siłownika pneumatycznego i trzpienia zaworu. Przed montażem siłownika i zaworu należy dokonać pomiaru zaworu i nie przekraczać wymaganego momentu obrotowego. Po montażu siłownik pneumatyczny i zawór są testowane, a na zawór przykładane jest ciśnienie znamionowe. Ciśnienie źródła powietrza siłownika wynosi 0,4 mpa lub jest zgodne z wymaganiami użytkownika. Otwieranie i zamykanie zaworu powinno być elastyczne i nie powinno być żadnych zacięć, pełzania ani innych zjawisk. Należy wykonywać wielokrotne próby.
Siłowniki pneumatyczne wyposażone w elektrozawory należy podczas debugowania wyposażyć w urządzenia ręczne. Włącz czerwony przycisk na elektrozaworze i wykonaj uruchomienie elektryczne. W przypadku korzystania z ręcznego mechanizmu sterującego należy odciąć źródło gazu lub cieczy, a następnie debugować mechanizm pneumatyczny. Siłowniki pneumatyczne powinny utrzymywać źródło powietrza w suchości i czystości, siłowniki powinny być regularnie konserwowane i konserwowane, a filtr powietrza powinien być regularnie opróżniany i opróżniany, aby uniknąć przedostania się do zaworu elektromagnetycznego lub siłownika pneumatycznego i zakłócenia normalnej pracy.
Aplikacje
- Systemy automatyki zaworów kulowych
- Systemy sterowania zaworami motylkowymi
- Stacje uzdatniania wody
- Systemy rurociągów HVAC
- Linie technologiczne chemiczne
- Rurociągi mediów przemysłowych
- Zautomatyzowane systemy produkcyjne
OEM i personalizacja
- XM zapewnia elastyczne rozwiązania OEM dla różnych wymagań projektowych:
- Konfiguracja dwustronnego działania lub powrotu ze sprężyną
- Regulacja momentu obrotowego dla różnych rozmiarów zaworów
- W razie potrzeby specjalne interfejsy montażowe
- Integracja zaworu elektromagnetycznego i sprzężenia zwrotnego położenia
- Wsparcie w zakresie brandingu i pakowania OEM
