Zasada pracy współpracującej
Link kontrolny:
PLC/kontroler → Elektrozawór Sygnał elektryczny → Ściśnięte przełączanie kanału powietrza → Działanie siłownika pneumatycznego (włącz/wyłącz/regulację).
Typowy proces:
Zawór elektromagnesu otrzymuje moc, przełącza ścieżkę gazową, a sprężone powietrze wchodzi do komory siłownika;
Ciśnienie pcha tłok/przeponę, co powoduje przesunięcie mechaniczne;
Po awarii zasilania zawór elektromagnesu jest resetowany, gaz jest rozładowywany, a siłownik wraca do pozycji początkowej (zwrot ze sprężyny lub zaopatrzenie w odwrotny gaz).
Projektowanie struktury podstawowej
Sekcja zastawki elektromagnesu
Typ ciała zaworu:
Dwupozycyjna koszulka (2/3): kontrola pojedynczego cylindra działającego (pojedyncze spożycie + spalin).
Dwupozycyjne pięciokierunkowe (2/5): kontrolne podwójne cylindry działające (podwójne spożycie + podwójne wydech).
Tryb jazdy:
Bezpośrednie działanie: napęd bezpośredni mały przepływ (szybka reakcja, odpowiednia do działania o wysokiej częstotliwości).
Pilot-operowany: przełączanie wspomagane ciśnieniem powietrza (scenariusze dużego przepływu, scenariusze wysokiego ciśnienia).
Specjalny projekt:
Cewki odporne na eksplozję (certyfikowane ATEX) dla łatwopalnych środowisk;
Niskie zużycie energii (0. 5w ~ 1W), aby przedłużyć żywotność baterii;
Ręczny przycisk awaryjny (może zostać zmuszony do zmiany ścieżki gazowej w przypadku awarii zasilania).
Dopasowanie do siłownika
Standard interfejsu: spełnia specyfikacje ISO 15407 lub NFPA, aby zapewnić szybkie połączenie gazowe.
Dopasowanie przepływu: Wartość CV zaworu musi spełniać wymagania prędkości siłownika.

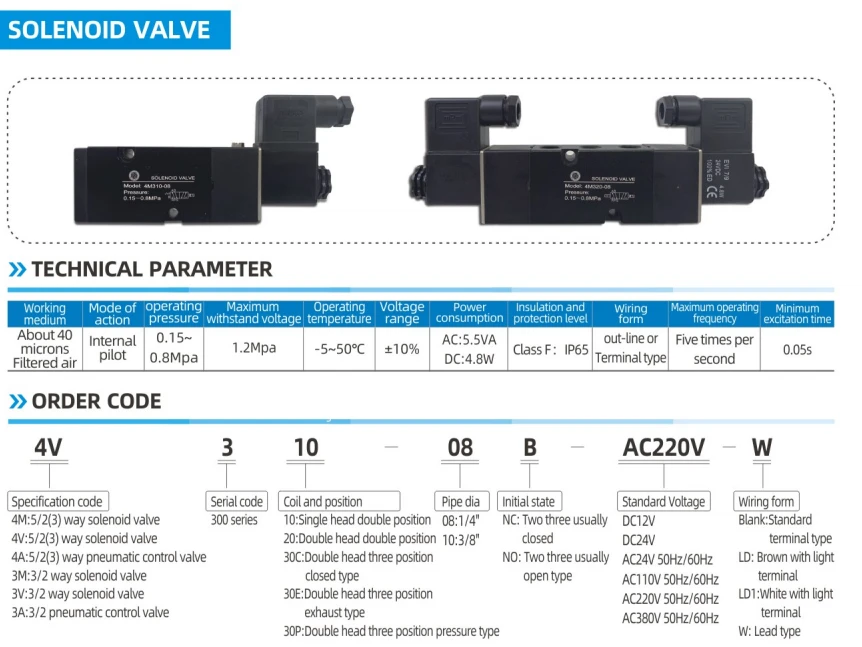

Kluczowe parametry wydajności
Kompatybilność napięcia: DC 24 V (powszechnie stosowany w przemyśle), AC 220 V (scenariusz o dużej mocy).
Czas reakcji: mniejszy lub równy 50 ms (zawór wysokiej prędkości może osiągnąć 10 ms, wpływając na częstotliwość siłownika).
Zakres ciśnienia roboczego: {0}}. 2 ~ 1.0MPA (typ ogólny), Obsługa zaworu wysokiego ciśnienia 10MPA.
Klasa ochrony: IP65 (odporna i wodoodporna) odpowiednie do trudnych warunków pracy.
Życie cyklu: większe lub równe 10 milionów razy (projekt przemysłowy o wysokiej niezawodności).
Typowe scenariusze aplikacji
Automatyczna kontrola zaworu:
Zdalne otwarcie i zamykanie zaworu kulowego rurociągu;
Precyzyjna kontrola przepływu zaworów regulacji roślin chemicznych.
Mechaniczny napęd działania:
Automatyczne zaciskanie cylindrów linii produkcyjnej;
Pchanie materiału i pozycjonowanie maszyn do pakowania.
System blokowania bezpieczeństwa:
Szybko odcinaj zasilanie powietrza podczas wyłączenia awaryjnego (ESD);
Pneumatyczne zamknięcie zaworu przeciwpożarowego.
