Wprowadzenie produktów

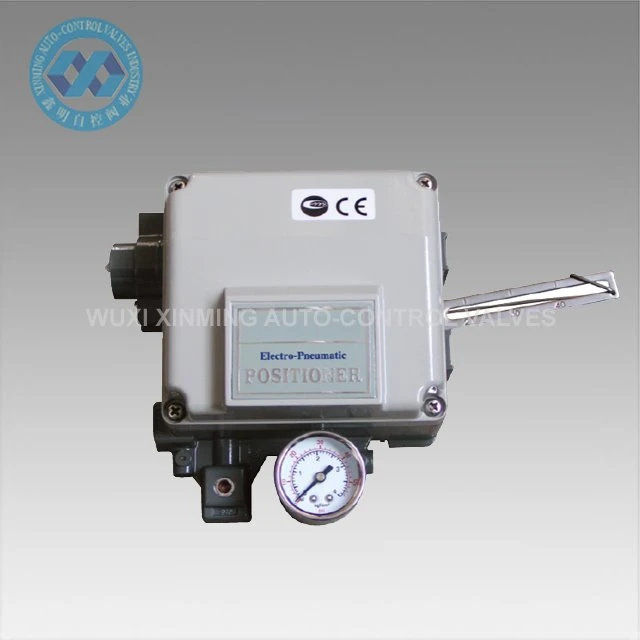

Pozycjoner zaworu YT1000 jest używany z pneumatycznym zaworem regulacyjnym w celu utworzenia pętli sterującej w zamkniętej pętli. Sygnał prądu stałego podawany przez układ sterujący jest przekształcany na sygnał gazowy, który napędza zawór regulacyjny w celu sterowania działaniem zaworu regulacyjnego. Jednocześnie następuje sprzężenie zwrotne w zależności od stopnia otwarcia zaworu regulacyjnego, dzięki czemu położenie zaworu może zostać prawidłowo ustawione zgodnie z sygnałem sterującym wysyłanym przez system. Pozycjoner elektryczny może być stosowany do siłowników pneumatycznych jednostronnego działania (typu sprężyna powrotna) i dwustronnego działania.
Montaż elektropneumatycznych ustawników zaworów: Ta seria jest typu regulacyjnego i jest przeznaczona do siłowników dwustronnego lub jednostronnego działania z wejściowymi i wyjściowymi sygnałami zwrotnymi 4-20 mA. Siłownik pneumatyczny wyposażony jest w elektryczno-pneumatyczny ustawnik zaworu oraz wspornik łączący dźwignię sprzężenia zwrotnego przez rowek NAMUR zębnika, który mocowany jest za pomocą 4 śrub. Można podłączyć rurociąg źródła powietrza, aby zrealizować kontrolę regulacji.
Parametry techniczne
Elektryczno-pneumatyczny pozycjoner zaworu serii 1000 jest używany z pneumatycznym zaworem sterującym w celu utworzenia pętli sterującej w zamkniętej pętli. Sygnał prądu stałego podawany przez system sterowania jest przekształcany na sygnał gazowy, który napędza zawór regulacyjny w celu kontrolowania działania zaworu regulacyjnego. Jednocześnie sprzężenie zwrotne następuje w zależności od stopnia otwarcia zaworu regulacyjnego, dzięki czemu położenie zaworu może zostać prawidłowo ustawione zgodnie z sygnałem sterującym wysyłanym przez system. Ustawnik elektryczny może być używany do jednostronnego działania (typu sprężyna powrotna) i dwustronnego działania siłowniki pneumatyczne.Instalacja elektryczno-pneumatycznych ustawników zaworów:Ta seria jest typu regulacyjnego i jest przeznaczona do siłowników dwustronnego lub jednostronnego działania z sygnałami wejściowymi i wyjściowymi 4-20 mA sprzężenia zwrotnego. Siłownik pneumatyczny jest wyposażony w elektryczno-pneumatyczny ustawnik zaworu i wspornik , łącząc dźwignię sprzężenia zwrotnego przez szczelinę NAMUR zębnika, która jest przymocowana za pomocą 4 śrub. Rurociąg źródła powietrza można podłączyć w celu wykonania kontroli regulacji.

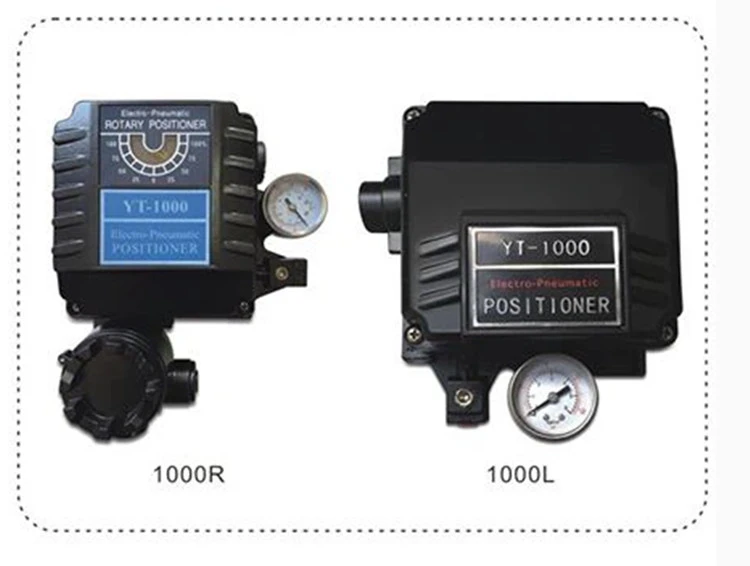

Przedmiot | Model | 1000L (typ liniowy) | 1000R (typ obrotowy) |
Pojedyncze działanie Podwójne działanie | |||
Sygnał wejściowy, rezystancja | 4~20Ma.dc 250Ω±15Ω | ||
Ciśnienie zasilania gazem | 1,4 ~ 7 kgf/cm²（20 ~ 100 psi） | ||

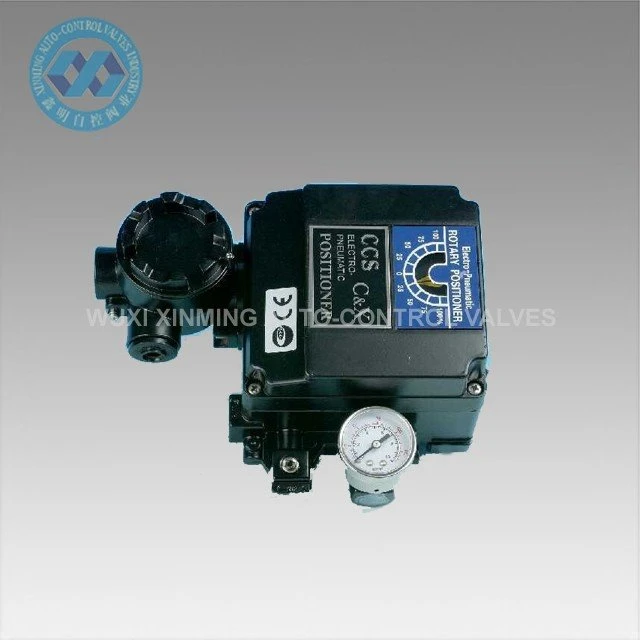

Udar | 10 ~ 105 mm | 0-90stopień | |
Interfejs elektryczny | PT(NPT)1/2 | ||
Klasa przeciwwybuchowa | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Poziom ochrony | Stopień ochrony IP66 | ||
Temperatura otoczenia | -20stopień~70stopieńPowtarzalność ±0.5% | ||
Liniowy | ±1%F.S ±2% F.S ±2% F.S | ||
Histereza | ±1%F.S Wrażliwość±0.2%F.S ±0.5% F.S | ||
Zużycie energii powietrza | 3LPM(nad=1,4kgf/cm²,20 psi) | ||
Przepływ | 80LPM (nad=1,4kgf/cm²,20 psi) | ||
Materiał | Odlew aluminiowy | ||
Waga | 2,7 kg ~ 2,8 kg | ||
Model | 1000L/R |
Typy | L: Typ liniowy, R: Typ obrotowy |
Forma działania | S: Pojedyncze działanie, D: Podwójne działanie |
Forma przeciwwybuchowa | M: przeciwwybuchowy Exd II BT4 Exd II BT6, I:Iskrobezpieczne Exia II CT6,n: Normalne |
Dźwignia sprzężenia zwrotnego | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10 ~ 40 mm; 2,40 ~ 70 mm |
Otwór | 90,90~180,180 |
Typ interfejsu | P.T,NPT |
Opcja | 0,+PTM, +L/S |
Przedstawienie firmy
Od 2007 roku powstała firma WUXI XINMING AUTO-Control VALVES INDUSTRY CO., LTD.
Produkujemy głównie siłownik pneumatyczny, pneumatyczny zawór kulowy, pneumatyczny zawór motylkowy, pneumatyczny/elektryczny zawór sterujący itp.
Nasza firma posiada zaawansowany sprzęt do przetwarzania i wyrafinowany sprzęt testujący. Nasz sprzęt do przetwarzania obejmuje tokarki, frezarki, wytaczarki, strugarki, wiertarki, tokarki CNC, centra obróbcze CNC i inny sprzęt. Istnieje całkowicie 30 zestawów, z czego 5 zestawów jest importowanych pionowych centrów maszynowych i kilka zestawów zaawansowanych tokarek CNC.
Często zadawane pytania
P 1: Możliwości warunków płatności?
A 1: T/T, akredytywa, Western Union.
P 2: Warunki handlowe?
A 2: Zgodnie z Incoterms 2010, zwykle z EXW, FOB shanghai, CFR, CIF i DDU.
P 3: Ważność oferty?
Odpowiedź 3: W ciągu 30 dni.
P 4: Sposoby wysyłki?
A 4: Drogą morską, lotniczą, ekspresową lub koleją.
P 5: Gwarancja?
Odpowiedź 5: Roczna gwarancja jakości za darmo i płatna usługa przez całe życie.
P 6: Instalacja i szkolenie?
A 6: normalne wskazówki wideo dotyczące instalacji. W razie potrzeby świadczona jest płatna usługa inżynieryjna za granicą.
