podstawowa struktura i zasada pracy siłowników pneumatycznych

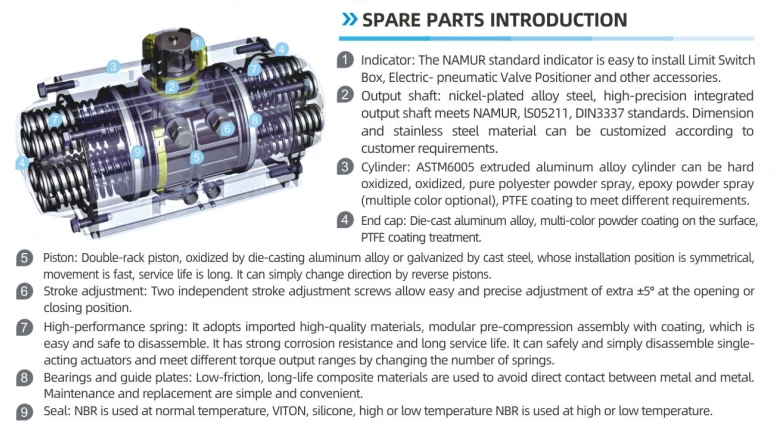

1. Kompozycja podstawowa
Pneumatyczne jednostki napędowe:
Cylinder: tłok lub struktura folii, która przekształca ciśnienie powietrza w ruch mechaniczny.
Tłok/przepona: Po kompresji naciśnij wał wyjściowy (obrót lub ruch liniowy).
Mechanizm transmisji:
Stojak i zębnik (typ obrotowy): przekształca ruch liniowy na obrót.
Spring Mechanizm powrotu (typ pojedynczego działania): Używany do resetowania, gdy nie ma źródła powietrza.
Akcesoria kontrolne:
Zawór elektromagnesu: Kontroluj kierunek przepływu powietrza, aby osiągnąć działanie przełączania.
Pozycjonista: Odbierz sygnały sterujące (takie jak 4-20 MA), dokładnie dostosuj otwór.
Przełącznik graniczny: Sygnał pozycji sprzężenia zwrotnego do sterowania blokadami.
2. Jak to działa
Sprężone powietrze wchodzi do cylindra przez zawór elektromagnesu i pcha tłok lub przepon, aby uzyskać ruch prosty lub obrotowy. W zależności od sposobu działania:
Pojedyncze działanie (powrót sprężyny): jedna strona zasilania gazu, sprężyna zapewnia siłę resetowania. Automatyczny reset, gdy powietrze zostanie utracone.
Podwójne działanie: naprzemiennie zasilanie gazu po obu stronach, bez sprężyny, wymagające zewnętrznych sygnałów do kontrolowania ruchu dwukierunkowego.
