W systemach automatyki przemysłowej wiele firm często napotyka problemy ze sterowaniem zaworami, takie jak niska prędkość reakcji, niewystarczający moment obrotowy, niski poziom automatyzacji i częsta konserwacja. Szczególnie w systemach rurociągów wymagających częstego otwierania i zamykania zaworów niestabilna praca siłownika nie tylko wpływa na wydajność produkcji, ale może również stwarzać zagrożenie dla bezpieczeństwa.
Siłownik pneumatyczny kątowy został zaprojektowany, aby rozwiązać te problemy, zapewniając stabilne, szybkie i niezawodne zautomatyzowane sterowanie różnymi zaworami obrotowymi o 90 stopniach.
Siłownik pneumatyczny kątowy jest siłownikiem napędzanym sprężonym powietrzem. Poprzez wewnętrzny mechanizm przekładniowy zamienia energię pneumatyczną na kątowy ruch obrotowy, osiągając w ten sposób otwieranie i zamykanie zaworu.
Siłownik ten służy głównie do sterowania zaworami o skoku kątowym, takimi jak zawory kulowe, przepustnice i zawory grzybkowe. Charakteryzuje się zwartą budową, stabilną pracą i szybką reakcją, co czyni go ważnym urządzeniem sterującym w zautomatyzowanych systemach rurociągów przemysłowych.

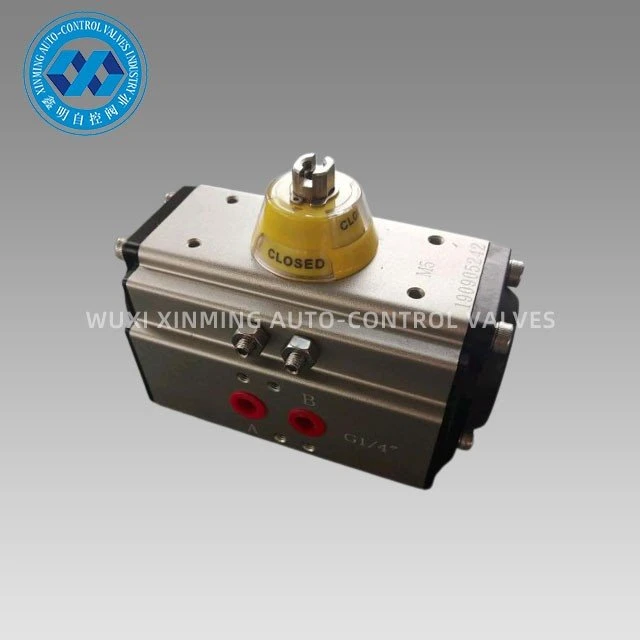

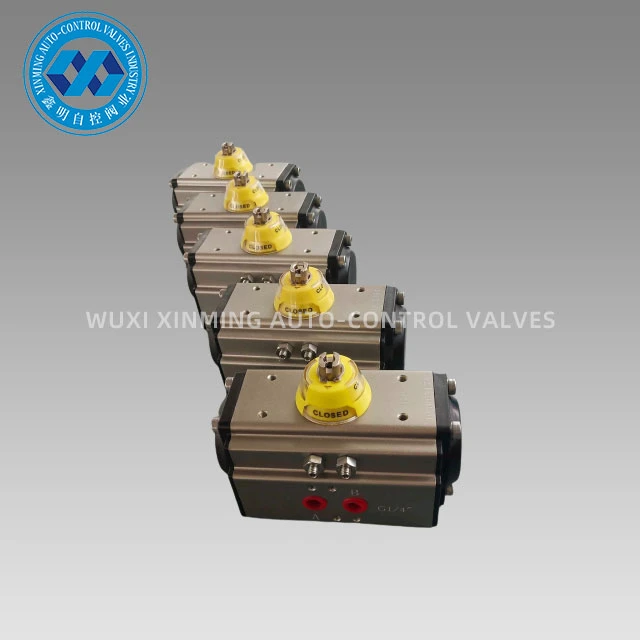

Pneumatyczny siłownik kątowy serii XM służy do automatycznego sterowania przepustnicami, zaworami kulowymi i maszynami o ruchu obrotowym. Precyzyjne tłoki-odlewane ze stopu aluminium z podwójnymi-zębatkami, poddane twardej obróbce utleniającej, poprawiają dokładność kąta obrotu i żywotność. Korpus siłownika z twardym-utlenianiem może skutecznie zapobiegać zarysowaniom.
Specyfikacje produktu
|
Nazwa produktu |
Siłownik pneumatyczny kątowy |
|
Tworzywo |
Stal nierdzewna/stop aluminium |
|
Certyfikat |
ISO9001:2015, CE, ATEX, SIL3 |
|
Funkcjonować |
WŁ./WYŁ |
|
Aplikacja |
Automatyka Zawór kulowy, Automatyka Zawór motylkowy |
|
Zakres temperatur |
-40 ~ 150 stopni C |
|
Czas dostawy |
normalnie w ciągu 7 dni. |
|
Port wysyłkowy |
Szanghaj, Ningbo itp. |
|
Szczegóły pakietu |
każdy karton w środku, skrzynia ze sklejki (przesyłka oceaniczna) lub paleta (przesyłka lotnicza) na zewnątrz |
|
Kąt obrotowy |
0 ~ 90 stopni/ 0 ~ 120 stopni/ 0 ~ 180 stopni |
|
Struktura |
siłownik obrotowy z zębatką i zębnikiem |
|
Obróbka powierzchniowa |
twarda anodyzacja |
|
Temperatura pracy |
Normalna temperatura: -20 stopni ~ 80 stopni (-4 stopnie F ~ 176 stopni F) |
|
Połączenie |
NAMUR, ISO5211 i DIN3337 |
|
Kolor czapki |
wsparcie dostosowane |
|
Typ |
podwójnego działania i pojedynczego działania |
|
Wskaźnik |
Wsparcie dostosowane |
|
Zainstaluj akcesoria |
Skrzynka wyłączników krańcowych / zawór elektromagnetyczny / pozycjoner zaworu itp. |
|
Akcesoria do zaworów |
Ręczna skrzynia biegów z nadbiegiem |
|
Tłok |
Twarde anodowanie |
|
Średni |
Woda, olej, powietrze lub środowisko korozyjne |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Możliwość zaopatrzenia
Posiadamy wystarczający zapas modeli standardowych i możemy je szybko dostarczyć.
Obsługuje dostosowywanie OEM/ODM, umożliwiając najszybszą realizację spersonalizowanej produkcji małych-partii w ciągu 7 dni.
Pakowanie i dostawa
Szczegóły pakowania:
1). oddzielny karton z piankowym opakowaniem w środku
2) skrzynia ze sklejki do wysyłki oceanicznej
3) Paleta ze sklejki do transportu lotniczego
Port wyjścia: Szanghaj, Chiny
Czas realizacji:
|
Ilość (jednostki) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Szac. Czas (dni) |
Towar w magazynie |
7 |
20 |
Do negocjacji |
Korzyść
Wszystkie procesy są formowane jednorazowo--za pomocą CNC, aby zapewnić dokładność procesu i trwałość.

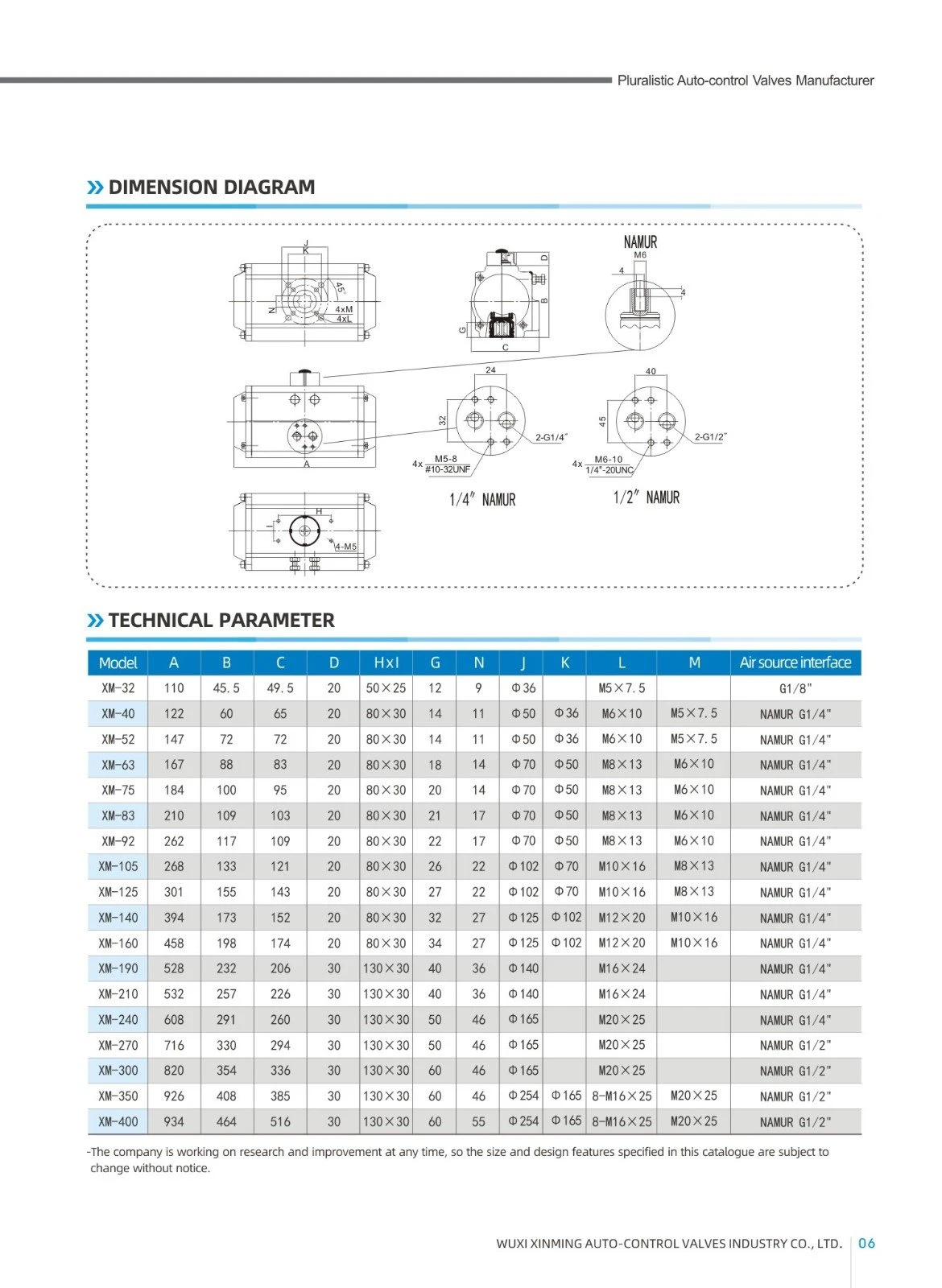

Wymiary siłownika pneumatycznego o przesuwie kątowym
TABELA MOMENTU WYJŚCIOWEGO SIŁOWNIKA PODWÓJNEGO DZIAŁANIA XM
|
Model |
Ciśnienie powietrza wejściowego (jednostka: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Moment wyjściowy ciśnienia powietrza (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
