Cechy konstrukcyjne

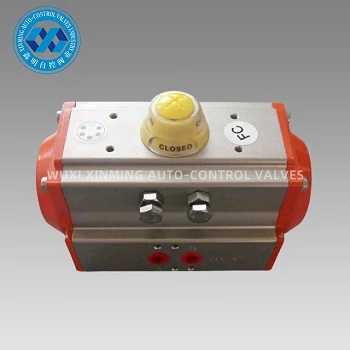

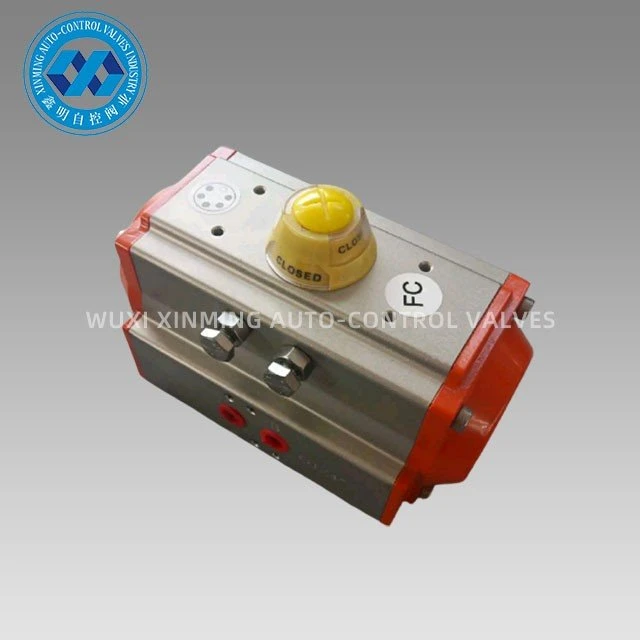

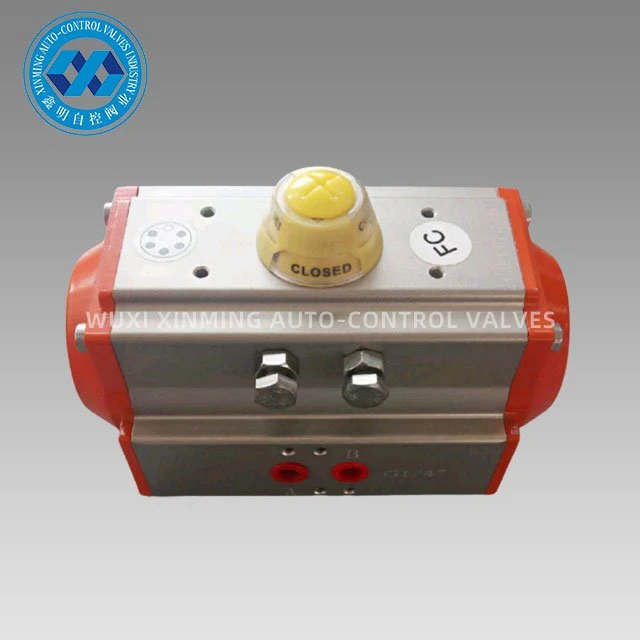

Pneumatyczny siłownik obrotowy dwustronnego działania AT jest badany, rozwijany i projektowany w oparciu o kompleksowe zastosowanie nowych technologii, nowych materiałów, nowych procesów i innowacyjnych koncepcji w kraju i za granicą, o następujących cechach:
1. W pełni zgodny z międzynarodowymi przepisami: IS05211, DIN3337 i VDI/VDE{3}}, normami NAMUR.
2. Do wytłaczanego cylindra aluminiowego o wysokiej wytrzymałości wewnętrzna powierzchnia jest drobno szlifowana i twarda anodowana, o długiej żywotności, niskim współczynniku tarcia i szybkim działaniu.
3. Piękny, kompaktowy, nowoczesny kształt i wiele specyfikacji sprawiają, że wybór jest bardziej ekonomiczny.
4. Wszystkie aktywne powierzchnie przyjmują wysokiej jakości łożyska o niskim tarciu, długiej żywotności i bez hałasu.
5. Zainstalowano dwa niezależne mechanizmy regulacji skoku, aby łatwo regulować dodatkowe ± 5 stopni w pozycji pełnego otwarcia lub pełnego zamknięcia
6. Siłowniki o tej samej budowie zewnętrznej występują w wersjach dwustronnego i jednostronnego działania (sprężyna powrotna). Wersja jednostronnego działania ma typ normalnie zamknięty i normalnie otwarty
Zdolność zaopatrzenia
Możliwość zasilania: 10000 jednostek miesięcznie Pneumatyczny siłownik obrotowy
Pakowanie i dostawa
Szczegóły pakowania: 1). oddzielny karton z piankowym opakowaniem w środku
2) skrzynia ze sklejki do wysyłki oceanicznej
3) Paleta ze sklejki do transportu lotniczego
Port wyjścia: Szanghaj, Chiny
Czas realizacji:
|
Ilość (jednostki) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Szac. Czas (dni) |
Towar w magazynie |
7 |
20 |
Do negocjacji |
Wprowadzenie produktów
Siłowniki pneumatyczne AT serii XM służą do automatycznego sterowania zaworami motylkowymi, zaworami kulowymi i maszynami z ruchem obrotowym. Precyzyjnie odlewane tłoki z podwójną zębatką ze stopu aluminium z twardą obróbką utleniającą poprawiają dokładność kąta obrotu i żywotność. Korpus siłownika z twardym utlenianiem może skutecznie uniknąć zarysowania.
Korzyść
1) Wszystkie ważne części zamienne zostaną poddane twardemu anodowaniu, aby w dużym stopniu zwiększyć wytrzymałość, aby zapewnić dobrą wydajność i żywotność.
2) Wszystkie procesy są formowane jednorazowo przez CNC, aby zapewnić dokładność procesu i żywotność.
Aplikacja
Pneumatyczne siłowniki obrotowe mogą być odpowiednie do różnych łatwopalnych, żrących, zakurzonych, silnych pól magnetycznych, promieniowania, wibracyjnych środowisk korozyjnych wewnątrz lub na zewnątrz, które są szeroko stosowane w dziedzinie energii elektrycznej, petrochemii, metalurgii, ropy naftowej, gazu, miasto, budownictwo, drenaż, przemysł chemiczny, rafinacja ropy naftowej, górnictwo, elektrownie, hutnictwo, architektura, medycyna, żywność, gaz, badania naukowe itp.
Parametr techniczny
TABELA MOMENTÓW WYJŚCIOWYCH SIŁOWNIKA DWUSTRONNEGO DZIAŁANIA XM
| Model |
Ciśnienie powietrza wejściowego (jednostka: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Moment wyjściowy ciśnienia powietrza (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Przedstawienie firmy
Od 2007 roku powstała firma WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Produkujemy głównie siłownik pneumatyczny, pneumatyczny zawór kulowy, pneumatyczny zawór motylkowy, pneumatyczny / elektryczny zawór sterujący itp.

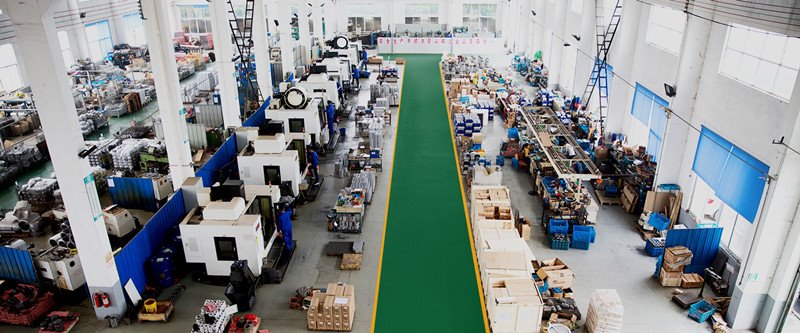

Nasza firma posiada zaawansowany sprzęt do przetwarzania i wyrafinowany sprzęt do testowania. Nasz sprzęt do przetwarzania obejmuje tokarki, frezarki, wytaczarki, strugarki, wiertarki, tokarki CNC, centra obróbcze CNC i inny sprzęt. Istnieje łącznie 30 zestawów, w tym 5 zestawów importowanych pionowych centrów maszynowych i kilka zestawów zaawansowanych tokarek CNC.
